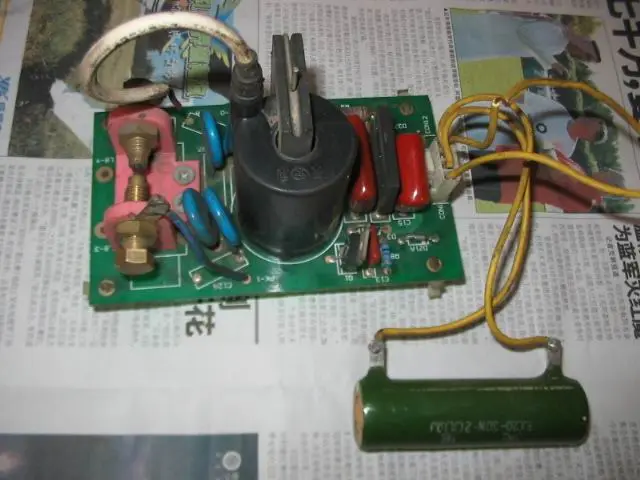

南通富力氬弧焊機的高頻引弧板上用了一個八腳集成塊和一個三腳晶體管,型號都抹去了,后面是一個460的場效應管接高壓包,哪位高手知道抹去的型號和詳細原理圖

8腳的是NE555

應當是,做成多謝振蕩電路,觸發MOS

哪個三腳晶體管是什么?

!!!

我沒有看到實物,你可以發張圖片

給你出個主意,看看是哪的事,你把焊機換一下看看吧.這不就知是哪的事了,

有沒有高頻引弧板的線路圖

焊接時起泡,而且焊出來表面發黑
百分之百是氣體的問題
最常見的原因是氣管斷裂
電磁閥不工作

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1159695487.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1159695822.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/46/1159696072.jpg');}" onmousewheel="return imgzoom(this);">

你說的還不全面,停高頻怎么辦.你說的那種電路上面也要用集成塊的.
另外,有的主變電壓350DC那怎么進高壓包嘛!用高頻變壓器還行.

在主變上繞幾匝供給高壓包啊

停高頻怎么辦?

高頻不工作時你也不焊接啊
他們的工作是同步的
引弧靠延時電路或主輸出電流控制停止

不用任何集成電路
可與原電路互換
主變要?jiǎng)邮帜_
不用從新設計

意思差不多

老李,你真厲害,我們大家都得向你學習.

有償是應該的.但過于簡單的,你也要有償?有時交個朋友比幾個銅錢更好!

同意.

有些東西也就是一個想法的問題
想得通就簡單
想不通就不簡單

根據我的經驗,你換把氬槍試試

同意,應該是氣體的問題.

kcu20a60

這還有償?暈!!!!!!

起弧后占空比下降,自動斷弧

高頻引弧電路 的確簡單.我有.我的郵箱是mws4321@21cn.com

**此帖已被管理員刪除**

請問各位大俠,高頻高壓引弧在特做的焊槍(35平方/50米長)能引弧嗎?引弧距離有多長?有5mm嗎?
