-----本文簡介-----
主要內容包括：
為何外置二極管的非同步BOOST無法完全關斷？
同步BOOST一定能完全關斷嗎？
----- 正文 -----
一、為何有的非同步BOOST無法完全關斷？
1. 非同步BOOST拓?fù)?/strong>

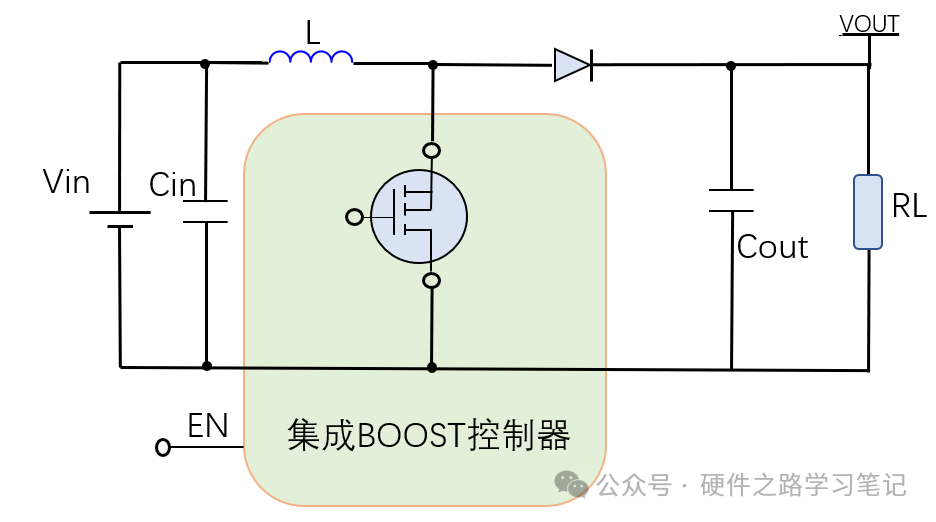

下圖是BOOST電路的電路拓?fù)洌?span>集成非同步BOOST控制器器其實只是集成了BOOST拓?fù)潆娐返拈_(kāi)關管，并且加入了一些其他的功能。
2. 為何無法完全關斷？

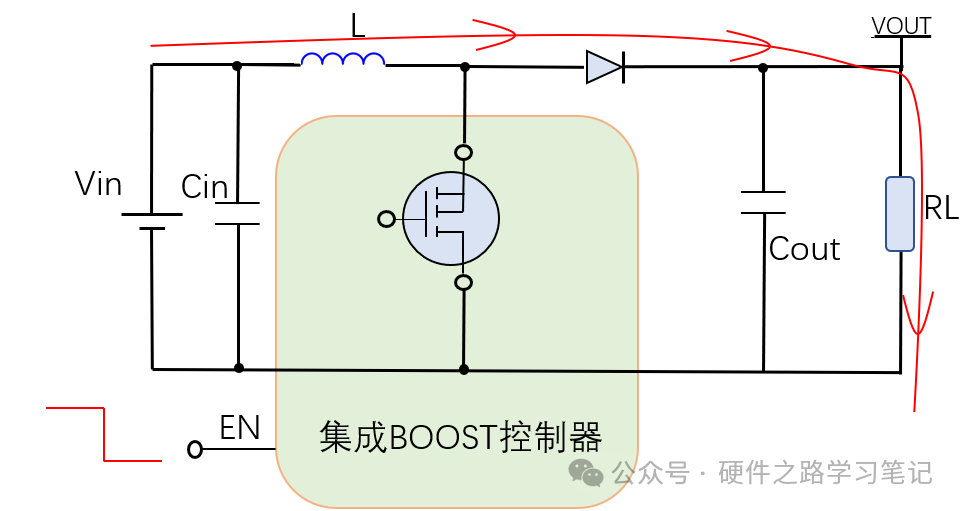

即使通過控制器的使能引腳關閉了控制器，但也只是關閉了控制器自身的穩壓功能，輸入VIN還是能通過電感L、二極管D流向輸出VOUT處，與負載形成回路。
3. 如何讓非同步BOOST也能完全關斷？

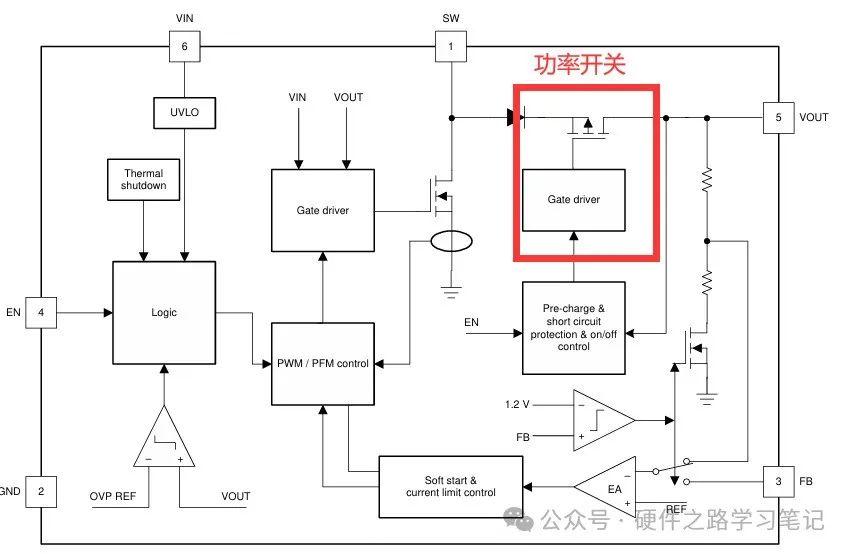

介紹一款芯片：TI的 TLV61046A，此芯片是非同步的，但是其二極管是內置的，而且在二極管后又內置了一個功率開關，因此其可以完全關斷如下圖是其拓?fù)浣Y(jié)構。

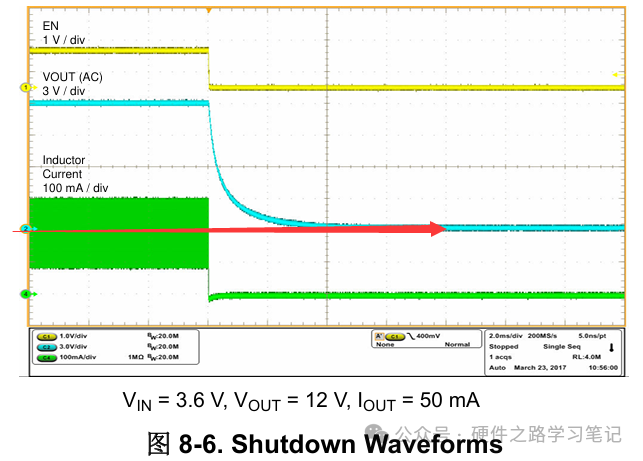

下圖是其關斷時的輸出電壓，可以看到能達到0V：
二、同步BOOST控制器一定能完全關斷嗎？
1. 同步BOOST控制器拓?fù)?/strong>

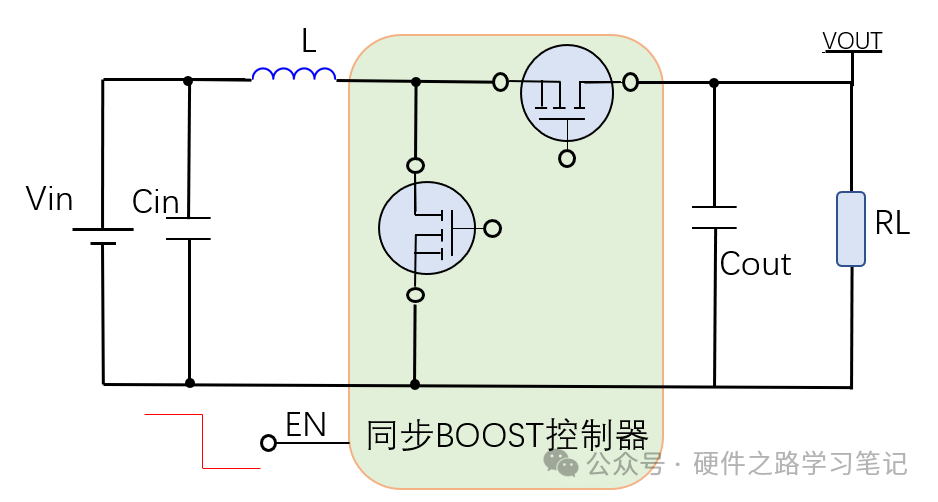

一般的集成同步型BOOST控制器結構如下圖，內置兩個開關管，用MOS管代替了二極管，效率更高，外圍電路簡單。
2. 不能完全關斷的同步型BOOST控制器

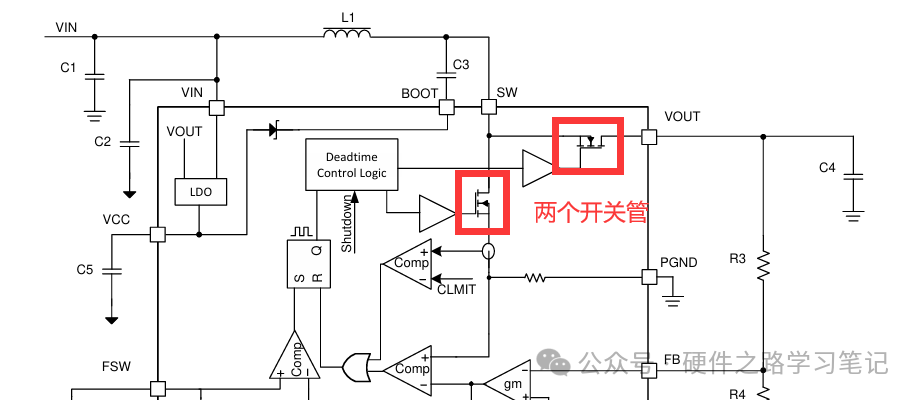

TI的TPS61088是一款同步型BOOST，他的內部拓?fù)鋱D如下，有兩個開關管。

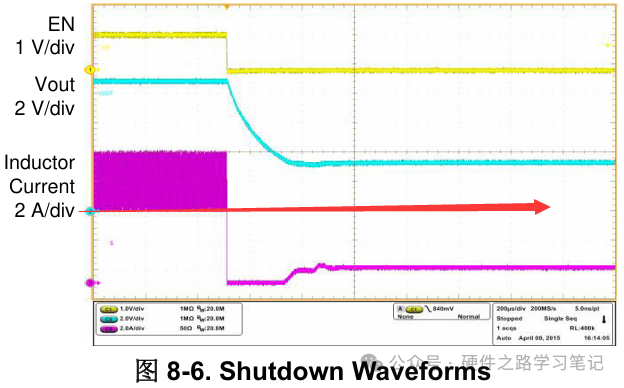

但是其使能關斷時的輸出如下圖，不能完全關斷，是由于其內部沒有專門的功率開關。
三、 總結
1. 判斷能否完全關斷
BOOST是否完全關斷與其是非同步或者同步?jīng)]有關系，而與其內部有沒有專門集成功率開關有關，想要判斷能否完全關斷可以從手冊提供的使能關斷波形判斷，使能關斷后VOUT能到0V就是能完全關斷，不能到0V就是不能完全關斷。
2. 能否完全關斷有何影響？
為何需要完全關斷呢？根據其負載會有不同的影響，例如BOOST給電池升壓，如果沒有完全關斷則其一直會有損耗；如果是升壓給燈等負載供電，那么沒有完全關斷燈可能還會微亮等。
