關于TL431作為回路基準時,附近電容電阻參數如何確定
各位大俠,TL431作為反饋回路的基準,周圍電容如果搭配不好,那么電源會出現不穩定的現象,請問如何確定TL431附近的電容參數?
全部回復(21)
正序查看
倒序查看
我又仔細看了下TL431的DATASHEET,好象可以確定電容,你也看看
第11頁大概講到,是中文資料1150808659.pdf
第11頁大概講到,是中文資料1150808659.pdf
0
回復
@youzi2000
別人方案已經確定,可能就不好改了,我也看了TL431的DATASHEET,好象沒說周圍電容怎么匹配,,請用過的DX指點一下,比如最常用的5V輸出,那么電容該怎么配置呢?

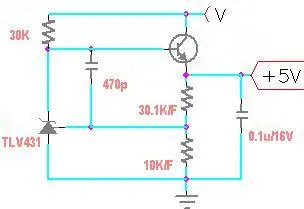

供參考一下.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150878927.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150878927.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@robertnuaa

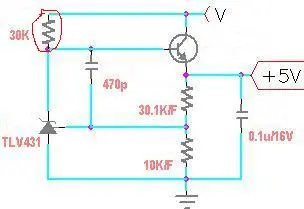

圓圈中的電阻是起什么作用的啊?圖見下方
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2070191195801070.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@robertnuaa
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2070191195801070.jpg');}"onmousewheel="returnimgzoom(this);">
限流作用,不過在這里電阻值是不是太大了?
0
回復
@qiuzhw
這個電阻是限制流過TL431的電流,在設計時一般讓它流過5-10mA的電流比較好.由于輸出的電壓是5V,那么三極管的基極電壓是5.6V,照這樣計算,下面兩個電阻的值就不對了.為了確保TL431的穩壓性能發揮的更好,我們在設計時讓流過這兩個電阻的電流在1mA左右.
但是這個電阻跟輸出電壓的精度有什么關系呢?我在調試電路的時候發現,這個電阻越小,就是圓圈中的電阻,輸出電壓的精度就越高,不知道為什么?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2070191196241261.jpg');}" onmousewheel="return imgzoom(this);">麻煩賜教
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2070191196241261.jpg');}" onmousewheel="return imgzoom(this);">麻煩賜教 0
回復
@robertnuaa
但是這個電阻跟輸出電壓的精度有什么關系呢?我在調試電路的時候發現,這個電阻越小,就是圓圈中的電阻,輸出電壓的精度就越高,不知道為什么?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/2070191196241261.jpg');}"onmousewheel="returnimgzoom(this);">麻煩賜教
這是一個串聯式的線性穩壓電路,三極管在這里起到線性調整作用.你也可以把這個三極管當作是可調電阻來看待.調整能力的大小完全由三極管的放大倍數和基極電流決定.圓圈中的電阻不但是TL431的限流電阻,同時又是三極管的偏置電阻,三極管的基極電流的大小也是由這個電阻決定的,如果這個電阻值大,基極電流就小,那么5V的帶載能力就差.如果保持這個電阻的值不變,要提高帶載能力,就要換一個放大倍數大的三極管.你可以去試一下,用達林頓管跟一般的三極管做個比較如何你就知道了.
0
回復
@qiuzhw
這是一個串聯式的線性穩壓電路,三極管在這里起到線性調整作用.你也可以把這個三極管當作是可調電阻來看待.調整能力的大小完全由三極管的放大倍數和基極電流決定.圓圈中的電阻不但是TL431的限流電阻,同時又是三極管的偏置電阻,三極管的基極電流的大小也是由這個電阻決定的,如果這個電阻值大,基極電流就小,那么5V的帶載能力就差.如果保持這個電阻的值不變,要提高帶載能力,就要換一個放大倍數大的三極管.你可以去試一下,用達林頓管跟一般的三極管做個比較如何你就知道了.
很感謝你的幫助,謝謝!
0
回復
@qiuzhw
這是一個串聯式的線性穩壓電路,三極管在這里起到線性調整作用.你也可以把這個三極管當作是可調電阻來看待.調整能力的大小完全由三極管的放大倍數和基極電流決定.圓圈中的電阻不但是TL431的限流電阻,同時又是三極管的偏置電阻,三極管的基極電流的大小也是由這個電阻決定的,如果這個電阻值大,基極電流就小,那么5V的帶載能力就差.如果保持這個電阻的值不變,要提高帶載能力,就要換一個放大倍數大的三極管.你可以去試一下,用達林頓管跟一般的三極管做個比較如何你就知道了.
分析得很有道理.
輔助電源中的每一mA電流都需詳細考慮,不只是損耗,而且牽涉到所用器件的package, thermal等,所以在精度保證的情況下,電阻也會盡量用大值.
輔助電源中的每一mA電流都需詳細考慮,不只是損耗,而且牽涉到所用器件的package, thermal等,所以在精度保證的情況下,電阻也會盡量用大值.
0
回復
@qiuzhw
這是一個串聯式的線性穩壓電路,三極管在這里起到線性調整作用.你也可以把這個三極管當作是可調電阻來看待.調整能力的大小完全由三極管的放大倍數和基極電流決定.圓圈中的電阻不但是TL431的限流電阻,同時又是三極管的偏置電阻,三極管的基極電流的大小也是由這個電阻決定的,如果這個電阻值大,基極電流就小,那么5V的帶載能力就差.如果保持這個電阻的值不變,要提高帶載能力,就要換一個放大倍數大的三極管.你可以去試一下,用達林頓管跟一般的三極管做個比較如何你就知道了.
Very Goog..
