看了數據手冊，發現了貌似只能大于0.5，這樣就不能控制正激了。哎。。。
【問】NE555是不是只能輸出大于0.5的占空比？
全部回復(8)
正序查看
倒序查看
Vcc通過R1給C1充電，當C1兩端電壓沒有達到2Vcc/3，555的7腳內部放電管截止，Vo始終為高電平，直到C1充電至2Vcc/3為止；
當C1兩端電壓達到2Vcc/3時，555的7腳內部放電管飽和導通，C1通過R2經過7腳到地進行放電，同時Vo變?yōu)榈碗娖?，直到C1兩端電壓下降至Vcc/3時，555的7腳內部放電管才會截止，Vo由低電平跳變?yōu)楦唠娖?，然后又開始新的充電過程，如此反復循環，輸出的Vo就是一個方波了。只有充電和放電時間相等才能保證占空比為50%這個電路只能實現占空比接近50%，而不可能等于。盡可能是R1<
當C1兩端電壓達到2Vcc/3時，555的7腳內部放電管飽和導通，C1通過R2經過7腳到地進行放電，同時Vo變?yōu)榈碗娖?，直到C1兩端電壓下降至Vcc/3時，555的7腳內部放電管才會截止，Vo由低電平跳變?yōu)楦唠娖?，然后又開始新的充電過程，如此反復循環，輸出的Vo就是一個方波了。只有充電和放電時間相等才能保證占空比為50%這個電路只能實現占空比接近50%，而不可能等于。盡可能是R1<
0
回復
@starcool
那是否有其他方法彌補該結果呢
工作原理分析：
電容C可由Ra Rb充電，并由Rb放電占空比乃由Ra和Rb進行控制，電容C的充放電乃是在VCC/3和2VCC/3之間重復進行，過程分析：
1. 初始UC在略低于VCC/3，此時輸出高電平，放電引腳關閉，VCC對C充電時間常數0.693(RA+RB)C；
2. 沖電到略高于VCC/3，參考真值表輸出保持之前高電平，放電引腳關閉，VCC對C充電時間常數1/(RA+RB)C；
3. 充電到略高于2VCC/3，輸出低電平，放電開關打開，C放電時間常數1/RB*C；
4. 放電到略低于2VCC/3，進入保持態，C放電時間常數0.693RB*C；
5. 放電到略低于VCC/3進入1循環
整個過程從而呈現高電平時間：經RA,RB充電VCC/3到2VCC/3的時間；
低電平時間：經RB從2VCC/3放電到VCC/3的時間；

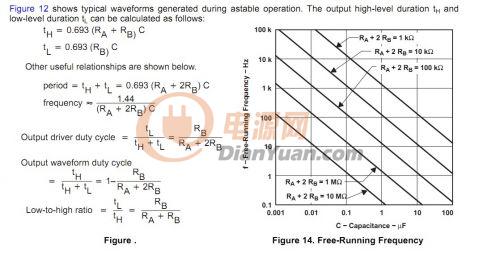

計算公式：
0
回復
@bdzn
Vcc通過R1給C1充電，當C1兩端電壓沒有達到2Vcc/3，555的7腳內部放電管截止，Vo始終為高電平，直到C1充電至2Vcc/3為止；當C1兩端電壓達到2Vcc/3時，555的7腳內部放電管飽和導通，C1通過R2經過7腳到地進行放電，同時Vo變?yōu)榈碗娖?，直到C1兩端電壓下降至Vcc/3時，555的7腳內部放電管才會截止，Vo由低電平跳變?yōu)楦唠娖?，然后又開始新的充電過程，如此反復循環，輸出的Vo就是一個方波了。只有充電和放電時間相等才能保證占空比為50%這個電路只能實現占空比接近50%，而不可能等于。盡可能是R1
不會，應該可以到1.
0
回復
