正弦電流采樣信號的毛刺

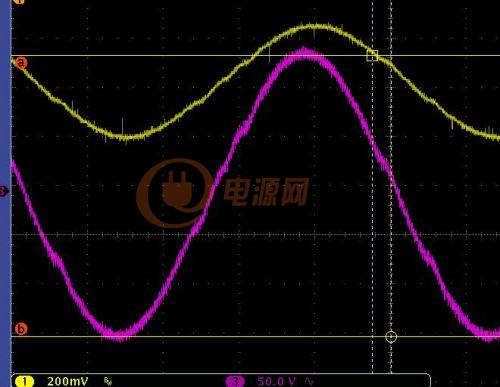

各位看一下我的電流采樣信號,這個信號是在DSP引腳是測量的,也就是直接給DSP的,但是在波峰和波谷的毛刺要比較多,中間基本是沒有的,這個信號是已經濾波處理過的,想問一下從硬件上還能不能再濾的好一些?還是只能從軟件商濾了?這些毛刺會影響PI的調節,會輸出交流電壓和電流的波峰和波谷有抖動,波形見下圖,黃色波形為采樣的電流信號

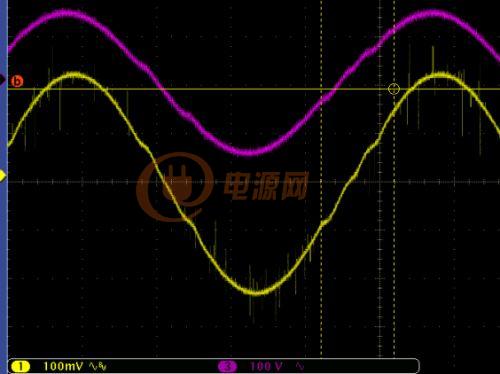

將擋位放大一倍后如下圖,使用的STOP捕捉的波形,這樣可以看出毛刺集中在什么位置,上圖用的是Single觸發的







下圖是逆變器并網PI閉環控制,綠色波形是輸出電流波形,波峰和波谷都有抖動



全部回復(1)
正序查看
倒序查看
2023-08-04 14:43

您好,問題解決了嗎,是如何解決的呢?
