客戶要求40v 0.45a,加一路交流不穩壓,用于語音電話機.送樣機在公司內測ok,送樣后會有一定比列的炸機.在公司反復測試都沒有問題,去年小批量后又有五臺炸機.現在檢查發現mos三腳都短路,ic表面炸裂,R4 ocp res.炸裂,R24斷路,817壞,zd3壞,似乎軟擊穿.我覺得可能是mos電壓擊穿.請大蝦們幫忙看看.

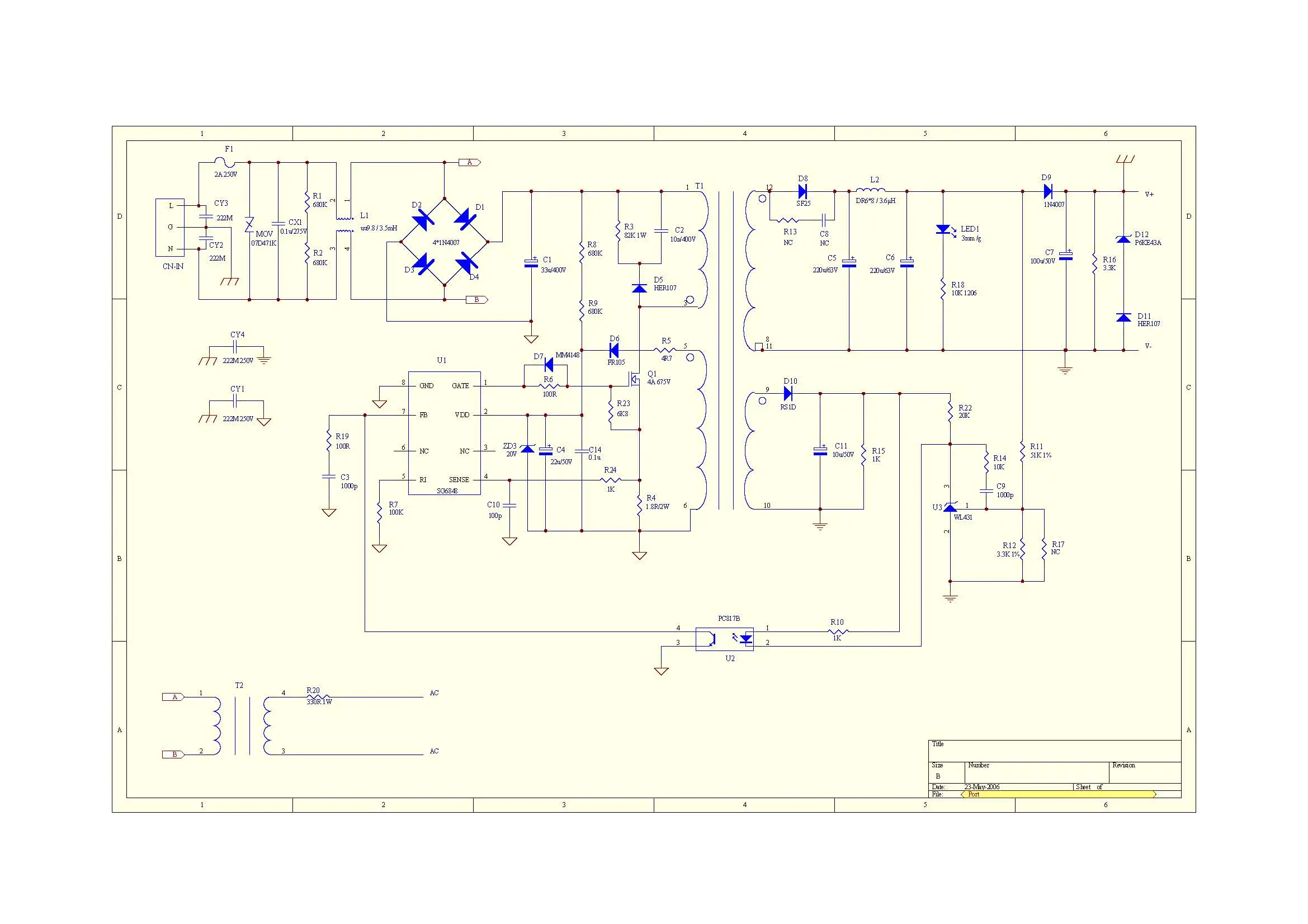

原理圖
1148375300.pdf
疑難雜癥 sg6848 做18w 送樣炸機
全部回復(26)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148375700.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fimo
要求176-264vacI/P,變壓器eer-28,46/20/7/46/4,Np/Ns＝92/20,mosVdmax＝675Vp-p,實測264V時drainV＝615Vp-p,176V時臨界狀態,D=0.42.客戶說開機沒輸出,懷疑圈數比太大反射電壓高了擊穿mos.但拿回來修好了怎么測都?jí)牟涣?
不用懷疑,你的圈數比的確太大了,反射電壓都190V了.
你的MOS耐壓是多高的啊?你試試短路輸出時開機,看看
是否會炸機.
你的MOS耐壓是多高的啊?你試試短路輸出時開機,看看
是否會炸機.
0
回復
@fimo
要求176-264vacI/P,變壓器eer-28,46/20/7/46/4,Np/Ns＝92/20,mosVdmax＝675Vp-p,實測264V時drainV＝615Vp-p,176V時臨界狀態,D=0.42.客戶說開機沒輸出,懷疑圈數比太大反射電壓高了擊穿mos.但拿回來修好了怎么測都?jí)牟涣?
個人認為:
1:你的輸入最底電壓為AC176,所以你的Dmax可取小點,讓你的匝比變小些,這樣你的Vds(max)就會小些.變器是eer-28比較大,估計NP不會有這么大-92TS
2:你在Vin(min),FULL LOAD時,工作在臨界狀態下,不理想.這樣你的Ipk會很很大,對MOS是不利的,你可以加大感量試試.
1:你的輸入最底電壓為AC176,所以你的Dmax可取小點,讓你的匝比變小些,這樣你的Vds(max)就會小些.變器是eer-28比較大,估計NP不會有這么大-92TS
2:你在Vin(min),FULL LOAD時,工作在臨界狀態下,不理想.這樣你的Ipk會很很大,對MOS是不利的,你可以加大感量試試.
0
回復
@wwwwwyyyr
我一直想要一款簡單的PWM控制芯片:它最好是只有8個以下管腳的雙端AC-DC電流模式控制器(1.RT/CT 2.COMP 3.CS 4.VCC 5.DO1 6.DO2 7.GND 8.VREF5V),恰似低啟動電流的LT3845多一路圖騰柱驅動脈沖輸出,少一路2.5V反相比較輸入.這種芯片的面市將帶給業界方便低成本的雙端S.M.P.S.解決方案.通嘉科技有否興趣?
專設計用於中功率電源解決省電方案之PWM IC-OB2262/63完全替代SG6848/LD7550并且在ESD和噪音上面的改善大大強于SG和LD系列的PWM, 可用於65W以下之Printer; Adaptor; Industry; Monitor..等用途,
能有效改善一般交換式電源電路之輸出效率; 縮小體積; 減少零件; 以及達到符合能量之星要求規格.OB2268採用多項省電技術, 以最低啟動電流4uA設計, 提供設計者最寬裕的空間設計. 內建完整保護電路集於一身: OCP; SCP; OVP; OTP; ESD..等技術, 使得應用設計上簡化, 組合電路更加彈性, 達成最經濟化與最多功能的控制IC.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150774073.gif');}" onmousewheel="return imgzoom(this);">
能有效改善一般交換式電源電路之輸出效率; 縮小體積; 減少零件; 以及達到符合能量之星要求規格.OB2268採用多項省電技術, 以最低啟動電流4uA設計, 提供設計者最寬裕的空間設計. 內建完整保護電路集於一身: OCP; SCP; OVP; OTP; ESD..等技術, 使得應用設計上簡化, 組合電路更加彈性, 達成最經濟化與最多功能的控制IC.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150774073.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@fimo
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/41/1148375700.jpg');}"onmousewheel="returnimgzoom(this);">
請問一下你的R11=51K,R12=3.3K,你的輸出是多少?41V嗎?
0
