今天做的反激開關電源220V交流輸入的炸機了，我還是新手學生，前輩們幫忙分析分析，有圖

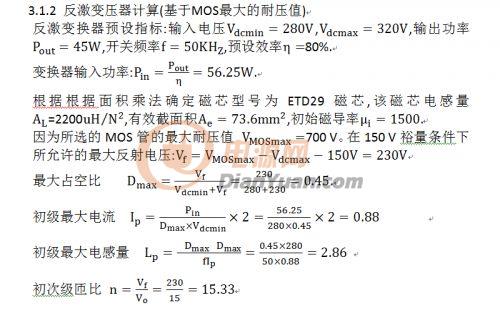

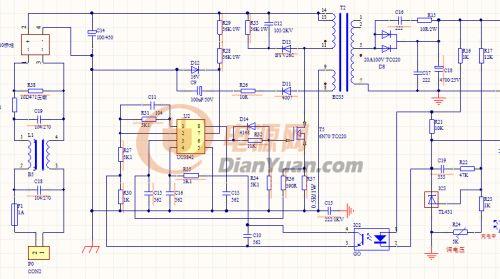

炸機情況，MOS燒了，檢測電流的電阻R37燒了，UC3842也燒了；通過學習前輩們的帖子，也意識到了幾個問題，整個圖里面D13我使用的是HER308，輸出管用的是IN5822，其余的都與圖中一樣。我意識到幾個問題有：1,輸出管不能用IN5822，但不知道為什么；變壓器設計不合理，前輩們幫我看看這個變壓器計算（見截圖，公式上傳不了），電感量算的也太大了，這是根據一篇論文總結的


全部回復(30)
正序查看
倒序查看
2012-05-05 20:22
1 1N5822的耐壓和電流都不夠 ；2 變壓器的繞制工藝也是很重要的，象你這個功率等級變壓器的初級電感量根據工作頻率毛估估有500-1000微亨差不多了；3 根據計算的最大電流選擇R37的值，最大峰值電壓為1伏特；4 用UC3845更加不容易炸機
0
回復
ctx1211
LV.7
3
2012-05-05 21:44
MOS燒掉多半都是電流過大引起的，選個耐壓高一點的會好一點，夠20%余量就OK
0
回復
ctx1211
LV.7
4
2012-05-05 21:47
你的輸出電壓多少？MOS耐壓你怎么選的700？正常來說應該是輸入的最大電壓+反射電壓+漏感spike
0
回復
2012-05-06 08:49
@ctx1211
你的輸出電壓多少？MOS耐壓你怎么選的700？正常來說應該是輸入的最大電壓+反射電壓+漏感spike
我實際用的MOS是800V耐壓的7N80，應該沒問題，據您所說的，我的變壓器可能繞的太差了漏感過大，我所算的2mH多的初級電感量是不對的吧，是哪兒計算的問題呢
0
回復
2012-05-06 08:52
@ctx1211
你的輸出電壓多少？MOS耐壓你怎么選的700？正常來說應該是輸入的最大電壓+反射電壓+漏感spike
MOS耐壓不是越大越好么？一定要根據計算最大耐壓值來？多謝大家的幫助
0
回復
2012-05-06 08:54
@蒸汽機車
11N5822的耐壓和電流都不夠；2變壓器的繞制工藝也是很重要的，象你這個功率等級變壓器的初級電感量根據工作頻率毛估估有500-1000微亨差不多了；3根據計算的最大電流選擇R37的值，最大峰值電壓為1伏特；4用UC3845更加不容易炸機
謝謝前輩，你的建議非常的棒！為什么次級輸出管還要這么高耐壓值的呀？電壓不是被降下來了嗎？
0
回復
2012-05-06 08:55
@蒸汽機車
11N5822的耐壓和電流都不夠；2變壓器的繞制工藝也是很重要的，象你這個功率等級變壓器的初級電感量根據工作頻率毛估估有500-1000微亨差不多了；3根據計算的最大電流選擇R37的值，最大峰值電壓為1伏特；4用UC3845更加不容易炸機
前輩有沒有更好的關于變壓器計算的資料，你看我這算出來跟你毛估的也差的太遠了
0
回復
asouth
LV.8
9
2012-05-06 11:48
@天網恢恢
MOS耐壓不是越大越好么？一定要根據計算最大耐壓值來？多謝大家的幫助
調試時應該慢慢加電壓，用示波器監測VDS，IDS等的波形?。?/div>
0
回復
冰上鴨子
LV.10
10
2012-05-06 12:51
@天網恢恢
謝謝前輩，你的建議非常的棒！為什么次級輸出管還要這么高耐壓值的呀？電壓不是被降下來了嗎？

有個反向電壓 你用示波器看下你的波形，輸出電壓多少??？

0
回復
小鞏
LV.11
11
2012-05-06 13:33
@asouth
調試時應該慢慢加電壓，用示波器監測VDS，IDS等的波形啊！

學習中

0
回復
frankjam
LV.1
12
2012-05-06 18:13
求交流！留意下站內信
0
回復
2012-05-06 21:02
@asouth
調試時應該慢慢加電壓，用示波器監測VDS，IDS等的波形?。?/span>
沒辦法調試哦，我們實驗室里沒有對應的器材，前輩有沒有變壓器計算的資料，或者有過相似的設計？
0
回復
asouth
LV.8
14
2012-05-07 09:35
@天網恢恢
沒辦法調試哦，我們實驗室里沒有對應的器材，前輩有沒有變壓器計算的資料，或者有過相似的設計？

那怎么做電源啊?。?/p>

0
回復
2012-05-07 09:54
@天網恢恢
沒辦法調試哦，我們實驗室里沒有對應的器材，前輩有沒有變壓器計算的資料，或者有過相似的設計？



參考TINGSHIHE網友公式算的感量差不多，關鍵是控制漏感在5%以內，保險起見建議用800v以上的管子。

0
回復
2012-05-07 12:13
@asouth
那怎么做電源啊啊！
我的意思是說我們所用的電源給不到很大的直流電壓，除非只調試低壓輸入的
0
回復
asouth
LV.8
17
2012-05-07 12:19
@天網恢恢
我的意思是說我們所用的電源給不到很大的直流電壓，除非只調試低壓輸入的

你學什么專業的？



0
回復
2012-05-07 15:27
@asouth
你學什么專業的？
電氣工程，實驗室只給了最大32V的直流電源，悲劇喲
0
回復
2012-05-07 15:28
@ymyangyong
[圖片]   參考TINGSHIHE網友公式算的感量差不多，關鍵是控制漏感在5%以內，保險起見建議用800v以上的管子。
按這個匝數，我的漏感又得大得不得了了
0
回復
2012-05-07 15:29
@冰上鴨子
有個反向電壓你用示波器看下你的波形，輸出電壓多少??？
15V，前輩，測漏感的儀器有什么呀？
0
回復
2012-05-07 15:35
@蒸汽機車
11N5822的耐壓和電流都不夠；2變壓器的繞制工藝也是很重要的，象你這個功率等級變壓器的初級電感量根據工作頻率毛估估有500-1000微亨差不多了；3根據計算的最大電流選擇R37的值，最大峰值電壓為1伏特；4用UC3845更加不容易炸機
前輩我輸出管改成HER308夠不夠?
0
回復
asouth
LV.8
22
2012-05-07 17:02
@天網恢恢
電氣工程，實驗室只給了最大32V的直流電源，悲劇喲
什么學校，真不可想象！
0
回復
2012-05-08 09:35
@asouth
什么學校，真不可想象！
額......不用這樣吧大哥
0
回復
ccc2068
LV.3
24
2012-05-08 11:12

樓主，你得問題解決了沒？


0
回復
冰上鴨子
LV.10
25
2012-06-15 15:38
@天網恢恢
15V，前輩，測漏感的儀器有什么呀？
數字電橋
0
回復
yong168
LV.7
26
2012-06-15 19:16

我算了下變壓器，因為我覺得在280-320V工作的話，會進入DCM模式

Bmax取0.2的話，匝比：14.37，初級172T,次級12T，電感量為3.31mH，初級電流峰值0.76A，次級最大電流峰值10.9A

 Bmax取0.25的話，匝比：14.37，初級137T,次級10T，電感量為3.31mH ，初級電流峰值0.76A，次級最大電流峰值10.9A

當然感量可以根據實際情況去調整，參考下！


0
回復
2012-07-06 12:27

炸3842，你看看變壓器的輸入輸出同名端搞沒搞錯，

0
回復
2012-07-15 15:10
@yong168
我算了下變壓器，因為我覺得在280-320V工作的話，會進入DCM模式Bmax取0.2的話，匝比：14.37，初級172T,次級12T，電感量為3.31mH，初級電流峰值0.76A，次級最大電流峰值10.9A Bmax取0.25的話，匝比：14.37，初級137T,次級10T，電感量為3.31mH，初級電流峰值0.76A，次級最大電流峰值10.9A當然感量可以根據實際情況去調整，參考下！
非常謝謝你！你的建議對我?guī)椭艽?，終于解決了。。跟您算的差不多
0
回復
2012-07-15 15:10
@yangzhao2014
炸3842，你看看變壓器的輸入輸出同名端搞沒搞錯，
沒有哦
0
回復
2012-08-02 16:39
@冰上鴨子
有個反向電壓你用示波器看下你的波形，輸出電壓多少啊？
前輩，有個問題求教，有的人用變壓器繞制電感做BUCK電路，比之磁環繞的有什么好處？？
0
回復
xf_wzj
LV.3
31
2012-08-02 22:46

輸出用1N5822？輸出45W，是15V/3A嗎？

變壓器LP過大，磁芯飽和了吧？
