純手工制作1000W正弦波逆變器

本人是一個電子愛好者，一直都在關注各位大師的貼子。看到各位大師們做的正弦波逆變器非常漂亮，所以本人也想自已動手做一個。因?yàn)楸救藳]有做過正弦波逆變器，所以希望各位多多指點！

全部回復(65)
正序查看
倒序查看
2012-04-02 17:34

具體方案如下：

1.12V電壓輸入，1000W正弦波電壓輸出。

2.DC－DC電路，采用老壽24V2000W的電路。

3.主變壓器采用四個EI40制作。

4.前級采用8個IRF2907驅動變壓器。

5.后級采用世紀逆變EG8010的驅動板。

6.后級橋電路采用4個IR460作為輸出。

7.輸出電感采用47的鐵硅鋁繞制。



0
回復
2012-04-02 18:10
@陳小蛟（專業IGBT)
具體方案如下：1.12V電壓輸入，1000W正弦波電壓輸出。2.DC－DC電路，采用老壽24V2000W的電路。3.主變壓器采用四個EI40制作。4.前級采用8個IRF2907驅動變壓器。5.后級采用世紀逆變EG8010的驅動板。6.后級橋電路采用4個IR460作為輸出。7.輸出電感采用47的鐵硅鋁繞制。
變壓器/前級驅動板/后級驅動板已做好。先上圖：
0
回復
35956911
LV.8
4
2012-04-02 19:19
@陳小蛟（專業IGBT)
變壓器/前級驅動板/后級驅動板已做好。先上圖：[圖片] [圖片] [圖片] [圖片] [圖片] [圖片]
老壽不常來論壇,別人也不共享資料,現在論壇好像沒什么人氣;我在做老壽的那個開關電源,我不明白的發上來問你好不?
0
回復
2012-04-02 20:26
@陳小蛟（專業IGBT)
具體方案如下：1.12V電壓輸入，1000W正弦波電壓輸出。2.DC－DC電路，采用老壽24V2000W的電路。3.主變壓器采用四個EI40制作。4.前級采用8個IRF2907驅動變壓器。5.后級采用世紀逆變EG8010的驅動板。6.后級橋電路采用4個IR460作為輸出。7.輸出電感采用47的鐵硅鋁繞制。
頭大屁股小啊！
0
回復
2012-04-02 20:49
@宛東驕子
頭大屁股小啊！

那后級怎樣改才好一點呢



0
回復
2012-04-02 22:45
@陳小蛟（專業IGBT)
那后級怎樣改才好一點呢

后級做大

0
回復
2012-04-02 23:32
@陳小蛟（專業IGBT)
那后級怎樣改才好一點呢

EE4220用4個，配8個2907驅動，整流橋用30A的管子，后級用40A以上的牛管，功率不低于2KW

0
回復
IGBT2010
LV.8
9
2012-04-03 08:24
@35956911
老壽不常來論壇,別人也不共享資料,現在論壇好像沒什么人氣;我在做老壽的那個開關電源,我不明白的發上來問你好不?

老手的開關電源我也想做！！

0
回復
2012-04-03 09:25
@IGBT2010
老手的開關電源我也想做??！
大家一起做吧，我打算3846全橋加倍流整流。目標15V200A!
0
回復
2012-04-03 09:51
@陳小蛟（專業IGBT)
變壓器/前級驅動板/后級驅動板已做好。先上圖：[圖片] [圖片] [圖片] [圖片] [圖片] [圖片]
很專業的制作
0
回復
2012-04-03 11:06
@宛東驕子
EE4220用4個，配8個2907驅動，整流橋用30A的管子，后級用40A以上的牛管，功率不低于2KW
 多謝各位指點，前級的基本上已做好置于后級先用460試一下先吧（因?yàn)橛鞋F(xiàn)成的料)做成功后再換大功率的管?，F(xiàn)在在畫主板中。。。。。。。。。。
0
回復
2012-04-03 12:17
@陳小蛟（專業IGBT)
 多謝各位指點，前級的基本上已做好置于后級先用460試一下先吧（因?yàn)橛鞋F(xiàn)成的料)做成功后再換大功率的管?，F(xiàn)在在畫主板中。。。。。。。。。。
期待中
0
回復
2012-04-04 01:00
@陳小蛟（專業IGBT)
具體方案如下：1.12V電壓輸入，1000W正弦波電壓輸出。2.DC－DC電路，采用老壽24V2000W的電路。3.主變壓器采用四個EI40制作。4.前級采用8個IRF2907驅動變壓器。5.后級采用世紀逆變EG8010的驅動板。6.后級橋電路采用4個IR460作為輸出。7.輸出電感采用47的鐵硅鋁繞制。
在關注中…
0
回復
2012-04-04 08:38
@努力堅持
在關注中…
0
回復
2012-04-04 11:38
@tvro
[圖片]

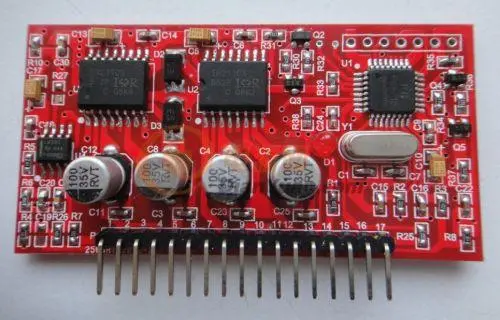

樓主采用我們的后級控制板很容易做，不過一體主板出來了，前級驅動

采用MIC4452 IR2907輕松搞定，4只EE42 /20 每只750W搞到3K

以后大家就不用那么費力了







0
回復
zcq760622
LV.4
17
2012-04-04 11:51
@世紀逆變
樓主采用我們的后級控制板很容易做，不過一體主板出來了，前級驅動采用MIC4452IR2907輕松搞定，4只EE42/20每只750W搞到3K[圖片]以后大家就不用那么費力了[圖片] [圖片] [圖片]
那你得把板上的貼片元件焊上。直插的都好辦
0
回復
2012-04-04 12:41
@世紀逆變
樓主采用我們的后級控制板很容易做，不過一體主板出來了，前級驅動采用MIC4452IR2907輕松搞定，4只EE42/20每只750W搞到3K[圖片]以后大家就不用那么費力了[圖片] [圖片] [圖片]
價格要實在
0
回復
35956911
LV.8
19
2012-04-04 13:32
@tvro
價格要實在
看了一下,價錢不貴,沒變壓器說什么都是假的!
0
回復
partner1002
LV.1
20
2012-04-07 16:31
@陳小蛟（專業IGBT)
具體方案如下：1.12V電壓輸入，1000W正弦波電壓輸出。2.DC－DC電路，采用老壽24V2000W的電路。3.主變壓器采用四個EI40制作。4.前級采用8個IRF2907驅動變壓器。5.后級采用世紀逆變EG8010的驅動板。6.后級橋電路采用4個IR460作為輸出。7.輸出電感采用47的鐵硅鋁繞制。
**此帖已被管理員刪除**
0
回復
2012-04-07 17:21
@partner1002
**此帖已被管理員刪除**
待遇如何
0
回復
2012-04-08 18:04
@tvro
待遇如何

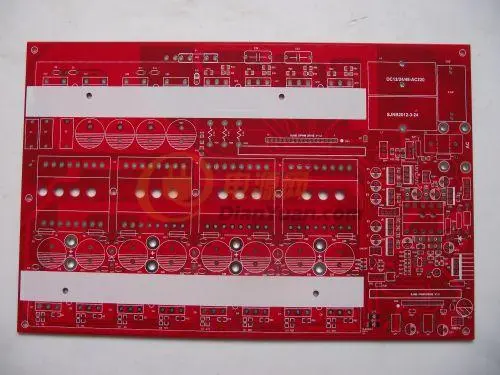

 經過幾天的努力終于把主板的PCB畫好啦，先上圖與各位分享下



0
回復
2012-04-08 18:14
@陳小蛟（專業IGBT)
[圖片] 經過幾天的努力終于把主板的PCB畫好啦，先上圖與各位分享下[圖片] [圖片] [圖片]

陳工就是好！

能把原理圖發來看看嘛？

0
回復
2012-04-08 20:08
@chen2011qian
陳工就是好！能把原理圖發來看看嘛？

請看第1貼，還不知結果如何呢？過幾天裝好機看看。。。。。。。。。

0
回復
fjl88ful
LV.4
25
2012-04-08 20:24
@陳小蛟（專業IGBT)
請看第1貼，還不知結果如何呢？過幾天裝好機看看。。。。。。。。。
老師你好，你的前級用4個變壓器，是初級并聯次級串聯嗎？能給我們講一下變壓器的設計嗎？
0
回復
2012-04-09 01:05
@陳小蛟（專業IGBT)
[圖片] 經過幾天的努力終于把主板的PCB畫好啦，先上圖與各位分享下[圖片] [圖片] [圖片]
終于看到有點進展了，盼望著結果！
0
回復
2012-04-09 07:19
@努力堅持
終于看到有點進展了，盼望著結果！
繼續據據推進
0
回復
2012-04-09 17:27
@fjl88ful
老師你好，你的前級用4個變壓器，是初級并聯次級串聯嗎？能給我們講一下變壓器的設計嗎？

變壓器是串連的！



0
回復
2012-04-09 17:28
@tvro
繼續據據推進
今天管子到了！有空裝好看看再說！但估計不會太順利！
0
回復
2012-04-09 21:48
@陳小蛟（專業IGBT)
今天管子到了！有空裝好看看再說！但估計不會太順利！[圖片]

陳工就是謙虛！

機子調試好了把原理圖整理一下發來大家共享一下謝謝！

我替大家電子愛好者謝謝你了！

0
回復
2012-04-10 00:41
@chen2011qian
陳工就是謙虛！機子調試好了把原理圖整理一下發來大家共享一下謝謝！我替大家電子愛好者謝謝你了！
0
