LLC諧振電感電流波形不正常，求解釋（有圖）

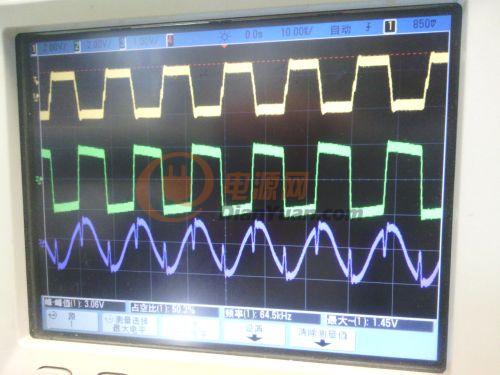

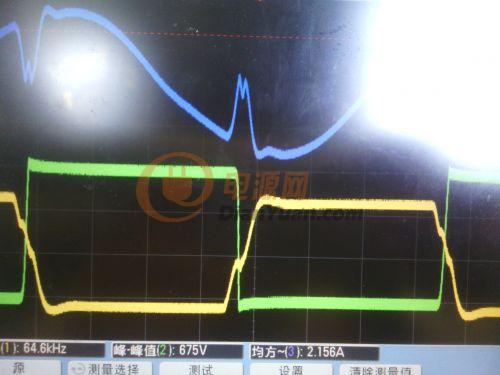

 最近做了一個全橋LLC的開關電源，但是感覺一直沒調對啊，也不知道是什么原因，跟理想的波形差很多，而且相反了似的，希望各位大蝦不吝賜教啊，輸入500V，輸出200V左右，3KW這樣子?，F(xiàn)在用的諧振電容110nF，諧振電感40uH，變壓器初級感量為200uh，砸比是26：:16  第一個圖是諧振電感電流波形，尖峰很大啊。第二個圖分別是黃色的是驅動波形，綠色的是DS波形，紫色的是諧振電感電流波形。





全部回復(18)
正序查看
倒序查看
flting
LV.1
2
2012-03-08 21:25

學習，等待大蝦賜教

0
回復
bake_ql
LV.5
3
2012-03-08 21:47
你用的是什么MOSFET？ MOSFET 的anti-diode不是快恢復的吧，diode反向恢復特性差，導致橋臂瞬時直通了的。
0
回復
2012-03-08 23:30
@bake_ql
你用的是什么MOSFET？MOSFET的anti-diode不是快恢復的吧，diode反向恢復特性差，導致橋臂瞬時直通了的。

MOS是26n12，Trr為300ns，換了個200ns的也是一樣的問題，MOSS的Ciss有點大14nF，不知道是不是因?yàn)檫@個原因.......還想請教一下，死區時間的設置是怎么來的.管子參數

0
回復
2012-03-08 23:39
@liangzhiyong87

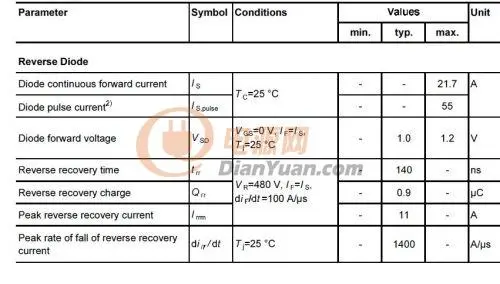

MOS是26n12，Trr為300ns，換了個200ns的也是一樣的問題，MOSS的Ciss有點大14nF，不知道是不是因?yàn)檫@個原因.......還想請教一下，死區時間的設置是怎么來的.管子參數[圖片]
不好意思，管子的具體參數不是這個表，這個是24N60的。但是Trr是300ns，Ciss是14nf這些都是26N12的。表貼錯了，26N12的datasheet在公司，傳不出來。
0
回復
bake_ql
LV.5
6
2012-03-09 20:31
@liangzhiyong87
MOS是26n12，Trr為300ns，換了個200ns的也是一樣的問題，MOSS的Ciss有點大14nF，不知道是不是因?yàn)檫@個原因.......還想請教一下，死區時間的設置是怎么來的.管子參數[圖片]
要用帶有快恢復的MOS，你換一顆MOSFET吧
0
回復
flting
LV.1
7
2012-03-12 21:58
@bake_ql
要用帶有快恢復的MOS，你換一顆MOSFET吧

樓主說的是IXYS的26N120吧，我看過了，是快恢復的MOS。

這個問題，小弟也不解，請高手分析指教。

0
回復
xue007
LV.9
8
2012-03-12 22:49
肯定和主電路參數有關，電容太小，電感再大些
0
回復
htw520
LV.1
9
2012-03-13 18:29
@xue007
肯定和主電路參數有關，電容太小，電感再大些
Mos沒有ZVS
0
回復
2012-03-13 22:00
@flting
樓主說的是IXYS的26N120吧，我看過了，是快恢復的MOS。這個問題，小弟也不解，請高手分析指教。
嗯，這才困擾呢.....期待高手
0
回復
2012-03-13 22:10
@xue007
肯定和主電路參數有關，電容太小，電感再大些
不知有什么好的建議，以下是一些相關的參數：
輸入電壓500V-725V，額定675V
輸出電壓200V
輸出功率3.2KW
半橋拓?fù)?，全波整?/div>
現在設計的變壓器匝比是26：16，初級感量是200UH，諧振電感為40uH，諧振電容110nF，電容太小，電感要增大？是不是電容也要增大一點？這樣諧振頻率就變小了？
希望大俠幫忙算一下比較合理的諧振參數，感激不盡啊！
0
回復
2012-03-13 22:13
@htw520
Mos沒有ZVS
仔細看，mos管應該是ZVS了，黃色的驅動波形有正負的，零點大概在中間這樣子，不好意思，沒標識好。
0
回復
bigbigeasy
LV.6
13
2012-03-14 08:35
@liangzhiyong87
不知有什么好的建議，以下是一些相關的參數：輸入電壓500V-725V，額定675V輸出電壓200V輸出功率3.2KW半橋拓?fù)?，全波整流現在設計的變壓器匝比是26：16，初級感量是200UH，諧振電感為40uH，諧振電容110nF，電容太小，電感要增大？是不是電容也要增大一點？這樣諧振頻率就變小了？希望大俠幫忙算一下比較合理的諧振參數，感激不盡??！
你把工作頻率再調低點, mosfet并聯快恢
0
回復
2012-05-30 16:04
你這個波形我認為是輸出輕載的時候的一個波形?？赡苁禽敵鐾秸鞯腞C吸收大了造成的，也就是說RC吸收參與了諧振。先將輸出RC去掉看看波形如何。如果波形正常了，再說吸收的問題。
0
回復
sammizhe
LV.2
15
2014-11-21 09:55
請問LZ解決了嗎？遇到了同樣的問題
0
回復
sammizhe
LV.2
16
2014-11-21 10:04
@flting
樓主說的是IXYS的26N120吧，我看過了，是快恢復的MOS。這個問題，小弟也不解，請高手分析指教。
請問最后解決了嗎
0
回復
fly0ver123
LV.2
17
2014-11-24 15:27
@sammizhe
請問LZ解決了嗎？遇到了同樣的問題
諧振電感 太大了，諧振電流太小。DS與GS波形不應該有交叉。
0
回復
fly0ver123
LV.2
18
2014-11-24 15:39

明顯沒有ZVS，減小諧振電感試一下。

0
回復
2014-11-24 16:27
@fly0ver123
明顯沒有ZVS，減小諧振電感試一下。
硬開關??！死區調大一點。
0
回復
