菜鳥問題: 反激電流流向問題



不論過載還是輕載，CM還是DCM,負載電流全是從輸出電容而來???比如我的負載用繼電器控制產生脈沖，負載是個電容，瞬間的輸出電流很大，這么多電流都是從輸出電容出來的？對開關尖峰電流沒有任何影響嗎？各種模式都是一樣的？


另外看到很多計算輸出電容有的用的是次級電感尖峰電流，有的是紋波電流，很糊涂。 用尖峰電流就是認為負載電流全是從輸出電容而來。


如果次級電感只供給輸出電容電流，而沒有供給負載電流，負載和輸出電容并聯，似乎又說不過去啊？？？


全部回復(7)
正序查看
倒序查看
freezn
LV.3
2
2012-03-03 14:23

有一部分是從電感來，有一部分是從電容來。

0
回復
2012-03-03 14:39
@freezn
有一部分是從電感來，有一部分是從電容來。
你好，我廠是深圳一家專門制作單面電路板，單面鋁基板.欣百銳電子何生13417407047/15362278030  QQ:1256039622
0
回復
leelsuc
LV.2
4
2012-03-03 21:22
@freezn
有一部分是從電感來，有一部分是從電容來。
如果這么說的話符合基爾霍府電流電律，那計算輸出電容而利用峰值電流的是一種最大考慮。
0
回復
zq2007
LV.11
5
2012-03-03 21:39
@leelsuc
如果這么說的話符合基爾霍府電流電律，那計算輸出電容而利用峰值電流的是一種最大考慮。
一部分能量?jī)?chǔ)存在變壓器中。
0
回復
leelsuc
LV.2
6
2012-03-03 21:52
@zq2007
一部分能量?jī)?chǔ)存在變壓器中。

的確是這樣。我模擬了一下。

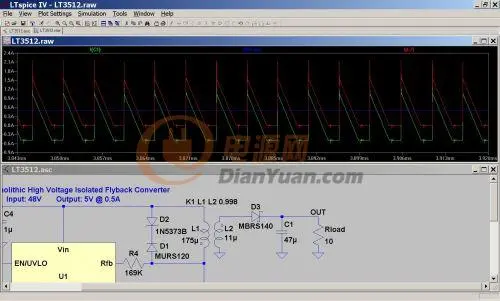

看模擬：

0
回復
leelsuc
LV.2
7
2012-03-03 21:58
@zq2007
一部分能量?jī)?chǔ)存在變壓器中。
關鍵是什么時候釋放這個能量，看來負載電流直接影響了主級的峰值電流。這樣就產生了問題： 如果輸出電容較大，而負載是個電容，這樣雖然電流瞬間釋放很大給負載電容，但是由于電容很大，電壓反饋沒有看到很大壓降，不能觸發電壓反饋產生的保護機制。而只能觸發由于峰值電流產生的保護機制，比如產生脈寬空白等等。。。。？
0
回復
cheng111
LV.11
8
2012-03-04 01:02
@leelsuc
關鍵是什么時候釋放這個能量，看來負載電流直接影響了主級的峰值電流。這樣就產生了問題：如果輸出電容較大，而負載是個電容，這樣雖然電流瞬間釋放很大給負載電容，但是由于電容很大，電壓反饋沒有看到很大壓降，不能觸發電壓反饋產生的保護機制。而只能觸發由于峰值電流產生的保護機制，比如產生脈寬空白等等。。。。？
反激式中，輸出電容就是用來消除電流電壓紋波的。而如果負載是很大的容性負載，那必須串聯電感之后在接負載。
