波形有點失真，大俠們給點建議

IR的5305P溝道MOS管。

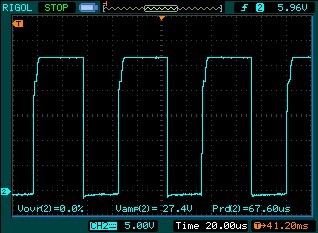

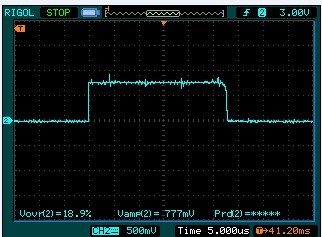

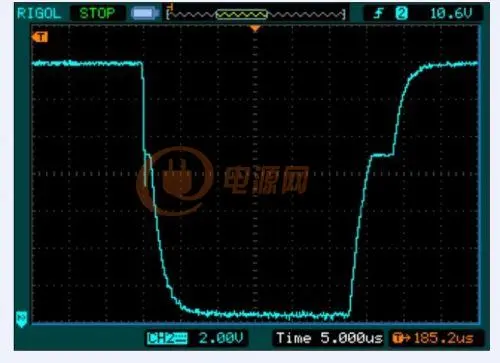

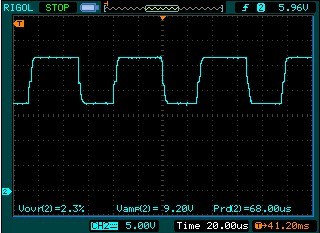

１圖是芯片出來的，２圖是經過２００R電阻后的，３圖是IRFR５３０５的輸出，４IRFR５３０５的棚極的控制信號，就是這里的信號失真的了，導致輸出波形變寬，那位大俠有好的辦法解決這個問題，３０V導通時，有２－３V的壓降。電源是反激的。

全部回復(14)
正序查看
倒序查看
zq2007
LV.11
2
2012-03-01 12:54
波形是正常的。
0
回復
0664031
LV.5
3
2012-03-01 13:17
試試加大R209至幾十Kohm，減小R210至幾十~幾百ohm
0
回復
shaolai_f
LV.3
4
2012-03-01 13:23
@zq2007
波形是正常的。
4圖有點失真了，上升和下降都沒有立即打開和關斷，
0
回復
shaolai_f
LV.3
5
2012-03-01 13:25
@0664031
[圖片]試試加大R209至幾十Kohm，減小R210至幾十~幾百ohm
GS電壓20V
0
回復
shaolai_f
LV.3
6
2012-03-01 13:27
@shaolai_f
GS電壓20V
irfr5305
0
回復
shaolai_f
LV.3
7
2012-03-01 13:39
@shaolai_f
GS電壓20V



0
回復
2012-03-01 13:40
@shaolai_f
[圖片]irfr5305
用圖騰柱會好點。
0
回復
0664031
LV.5
9
2012-03-01 14:05
@shaolai_f
[圖片]

參數改了沒？

0
回復
0664031
LV.5
10
2012-03-01 14:06
@shaolai_f
[圖片]

Q3導通時，G級電位拉的不夠低，導致Q12沒有完全開通。

0
回復
shaolai_f
LV.3
11
2012-03-01 14:23
@0664031
Q3導通時，G級電位拉的不夠低，導致Q12沒有完全開通。

你這個直接拉到地，GS是３０V，出現的是距齒形

0
回復
0664031
LV.5
12
2012-03-01 14:28
@shaolai_f
GS電壓20V

20V的話會出問題，當Q3截止時，30V的電壓就全加載G級上了，早晚得壞，得在G級到地在加個穩(wěn)壓管。R209加大至幾十Kohm級，適當減小R210的值。

0
回復
shaolai_f
LV.3
13
2012-03-02 11:19
@0664031
20V的話會出問題，當Q3截止時，30V的電壓就全加載G級上了，早晚得壞，得在G級到地在加個穩(wěn)壓管。R209加大至幾十Kohm級，適當減小R210的值。

有沒有辦法解決這個問題，

0
回復
catykil
LV.4
14
2012-03-04 10:15
@shaolai_f
有沒有辦法解決這個問題，

米勒平臺？

0
回復
shaolai_f
LV.3
15
2012-04-14 10:16
@catykil
米勒平臺？
各位大俠，給點意見，有沒有好的P溝道驅動方法，急死了
0
回復
