關于三相全橋整零線倍壓后的電壓

三相全橋整零線倍壓后的電壓是多少V啊?

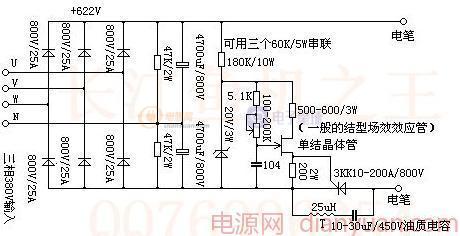

就是這樣接的話+622V這個位置是622V還是多少V啊?(空載的情況下) 謝謝大家了

全部回復(14)

只看樓主

正序查看

倒序查看

zxq56789

LV.4

2012-01-15 09:23

沒有人知道呢還是秘密的原因不說呢?

回復

zhusiheng218

LV.5

2012-01-15 10:43

@zxq56789

沒有人知道呢還是秘密的原因不說呢?

這樣三相倍壓，380V*1.44*2

回復

洋芋

LV.5

2012-01-16 21:45

@zhusiheng218

[圖片] 這樣三相倍壓，380V*1.44*2

兄弟,計算沒錯?怕是1.414噢,但U應按400V考慮,另外,電解用法欠妥,可能要放炮哈

回復

洋芋

LV.5

2012-01-16 21:49

@zxq56789

沒有人知道呢還是秘密的原因不說呢?

你這個圖"622"處應為1.414U,三相倍壓不是這樣接的,你這個就是個全橋整流

回復

zxq56789

LV.4

2012-01-18 08:33

@洋芋

你這個圖"622"處應為1.414U,三相倍壓不是這樣接的,你這個就是個全橋整流

三相全橋整流的話只有537V,那還不如直接220V倍壓了,按我的圖是不是相當于三個220V倍壓并聯啊?謝謝

回復

洋芋

LV.5

2012-01-18 13:06

@zxq56789

三相全橋整流的話只有537V,那還不如直接220V倍壓了,按我的圖是不是相當于三個220V倍壓并聯啊?謝謝

同志,你那個圖實際就是三相四線的整流,"622"處電壓只有310V左右,相電壓和線電壓是有區別的噢

回復

zxq56789

LV.4

2012-01-18 16:50

@洋芋

同志,你那個圖實際就是三相四線的整流,"622"處電壓只有310V左右,相電壓和線電壓是有區別的噢

理解了,謝謝,小弟菜鳥,

回復

洋芋

LV.5

2012-01-18 18:11

@zxq56789

理解了,謝謝,小弟菜鳥,

兄弟,是想做JJ吧?8KW那個貼也是你發的?8個千瓦用1255?怕不夠燒哦,建議用線電壓做倍壓,鐵殼硅做后級,另外你那個后級圖觸發連接不是很理想,分壓電阻會發熱的,不曉得是那個給你的圖.

回復

zxq56789

LV.4

2012-01-18 19:00

@洋芋

兄弟你太了解我了,TYN1225三個并是年底了買不到大硅了,那個8KW的是我發的,老大有沒有好的圖啊,我那圖也是網上找的,現在做了一個機機,點二條600W/220V(串聯)沒問題,我是接負載起動的,不知起動后接負載會不會有問題?天下雨,沒有機會下水試

回復

洋芋

LV.5

2012-01-18 20:02

@zxq56789

600W串聯才300W,起動后接負載不會有問題的,關鍵看你前級功率夠不和保護點.我的圖也和網上找的差不多,JJ后級才是關鍵,我覺得要下水實際測量水阻,再調整后級參數,因?yàn)楦鞯厮|(zhì)不一樣.用發電機太浪費資源了.我自己做的背機才1000W峰值,效果都很好了.你那個圖把電位器中間腳接控制極,邊邊兩腳接負和正,觸發回路電流要小很多,DB3就行,沒必要用單結晶管.我的圖我會發貼的,目前我正學著畫

回復
