求解正激電路
我做了一個關于單管正激的電路，用第三繞組復位，現在出現了一個問題，在輕載時，就是負載電流設置的小時，原邊主開關管在加壓加到50V時，波形就會出現抖動，但在負載很大時沒有出現這種情況，我覺得是是不是跟變壓器的漏感有關，下面附上我的波形，最近一直被這個問題困擾，求大神指導！?。。。ǖ谝粋€(gè)波形是主開關管驅動信號波形，第二個是主開關端電壓波形，就是這個波形有問題，第三個是副邊整流管端電壓波形，第四個是變壓器原邊電流波形。）
全部回復(12)
正序查看
倒序查看
@心中有冰
這是個最小占空比的問題了意思就是只要保證你的輸出電感電流連續，就不會出現你說的情況

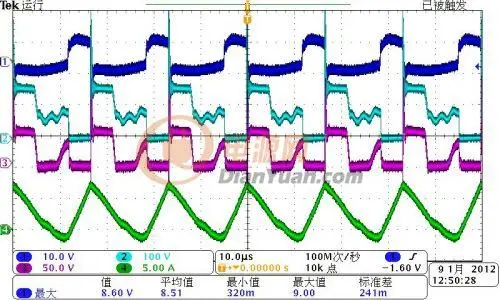

謝謝冰老師，我現在剛開始調電路，所以做的是開環，占空比取的是0.3，負載設的是恒流模式，改變負載，同時調節輸入電壓值在50——90V，但是我發現負載很小時，3A時，輸入電壓一增大，波形就會發生諧振，波形如下所示從上到下波形依次是：原邊主開關管驅動信號，主開關管端電壓，副邊整流管端電壓波形，輸出濾波電感電流波形。

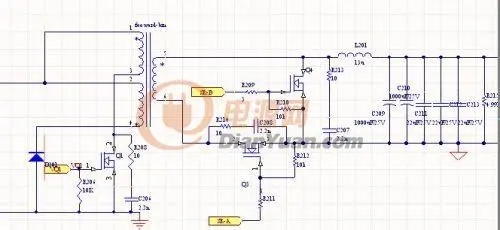

下面的是我的電路原理圖：
下面的是我的電路原理圖： 0
回復
@心中有冰
結果好了些？你指的是哪個地方好了些？電感電流如果斷續的話，你會看到電流波形有段時間是0！而不是你5樓的4通道的波形
就是原來負載5A時，我加大輸入電壓時，原邊主開關管端電壓就會發生如第一個圖中的諧振現象，但是濾波電感加大后就好了，只是在3A時還會有這種情況，我改變了占空比，調大或調小都沒什么變化。
你說的電流波形為0，理論上是，但是我的這個波形就是感覺變?yōu)樨?fù)的了，剛開始以為是探頭的問題，后來檢查也不是，不知道什么原因。
