有電路原理圖嗎?

你給的是芯片介紹,能有你的圖片上電路模塊的電路圖嗎?謝謝

怎么充電?

圖上所示的只是一個升壓電路

如果沒有充電功能這個電源沒法用.

你的過時了.看下我的吧.賣給美國佬99美刀,信不信由你!1141954496.pdf

這種電源,方便是方便,但我很擔心,用戶如果不小心調錯電壓,燒壞設備怎么辦——你不能指望用戶都是專家.

我的做法是使用都必須先調好你所須的電壓.然後當你的用電設備有向電池包索取電流時,此時電壓就不可調了.這樣也就保證有用電安全.(同你的說法,現在市售的線性變壓器可調電壓也就不安全了)

這個想法不錯,但那樣的話,是不是還得用一個電路檢測負載呢?那成本就高了.

其實檢測的線路十分簡單,成本也不高.說實話我們的case設計的不是很好,太厚了些.

用機械方式?會不會不可靠?

還有,看你這個東東,充電口和放電口是分離的,有點麻煩.見過有些產品中充電口和放電口是共用的,不知是怎么做的.

這樣做也可以的,不過要用專用輸入輸出線材,個人感覺比較不好,

是普通線材.

一定不是普通的線材,里面有短路線來作輸入輸出識別用.

升壓板要和 鋰電沖放電保護電路一起使用(就普通鋰電用的保護電路就行)  才能安全工作

就是標準電路.只是場管耗散功率較大,提高電流

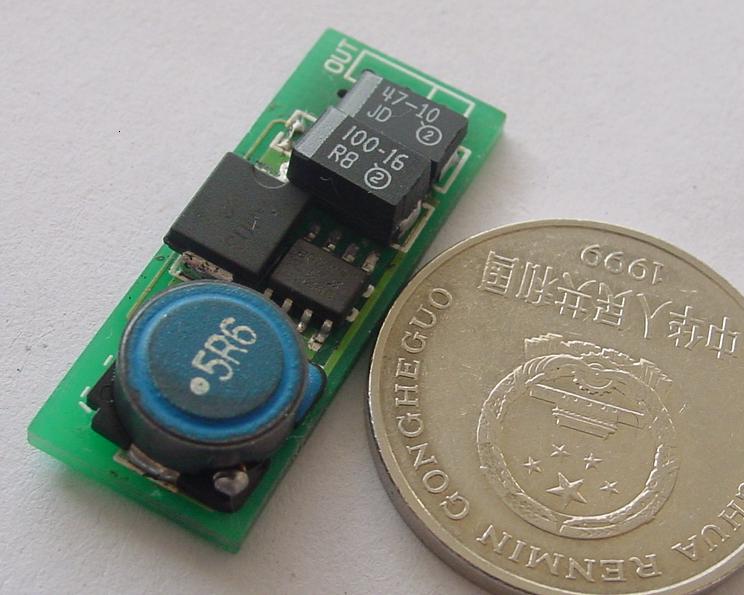

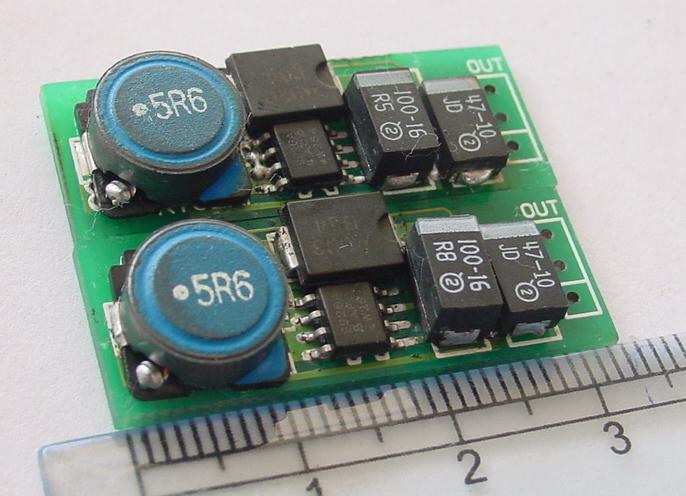

做這種板的意圖是:(1)現在的PDA充電都要1A或1A以上了也玩過MAX1674但電流太小,所以有必要搞一個電流1A以上的效率還可以的板給廣大DIY同志.
(2)市面上也有很多降壓電路如LM2596等,電流可達3A.但它的充電電路要求比教高.要平衡充電成本教大.還有電芯一侄性要求高
該板對電芯充電板要求很低,充電板為手機鋰電芯充電電路.電芯可以任意多并聯.增加移動電源容量.
(3)安全性高.降壓電路對USB用電器峞險性遠大于升壓電路.
不當之處望廣大DIY同志交流批評指正

做這種板的意圖是:(1)現在的PDA充電都要1A或1A以上了也玩過MAX1674但電流太小,所以有必要搞一個電流1A以上的效率還可以的板給廣大DIY同志.
(2)市面上也有很多降壓電路如LM2596等,電流可達3A.但它的充電電路要求比教高.要平衡充電成本教大.還有電芯一侄性要求高
該板對電芯充電板要求很低,充電板為手機鋰電芯充電電路.電芯可以任意多并聯.增加移動電源容量.
(3)安全性高.降壓電路對USB用電器峞險性遠大于升壓電路.
不當之處望廣大DIY同志交流批評指正

1143116654.pdf

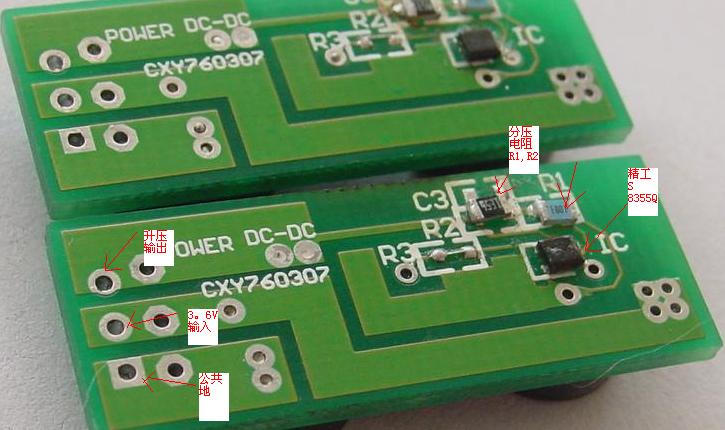

精工S8355Q中文資料

完全能做到的,只要用一個DC插座就可實現

國內有賣的嗎

第一,價格較高
第二,電流大不一定是好事,很多手機充不了,加外圍劃不來
不過有一個優點,做出口日本的移動電源真是很完美,因為日本的手機有管理

我們公司就有啊
同進同出

13714330581

那是,我公司現在都有走日本貨

如果有這方面的方案需求,可以找我.

謝謝!

13714330581

ariceljy@163.com

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/390301189995640.jpg');}" onmousewheel="return imgzoom(this);">

好東西呀,不知道怎么才能弄到幾個樣板

好東西呀,不知道怎么才能弄到幾個樣板.買一兩個也行,先看看!我的手機:13728876624

好長時間沒來了

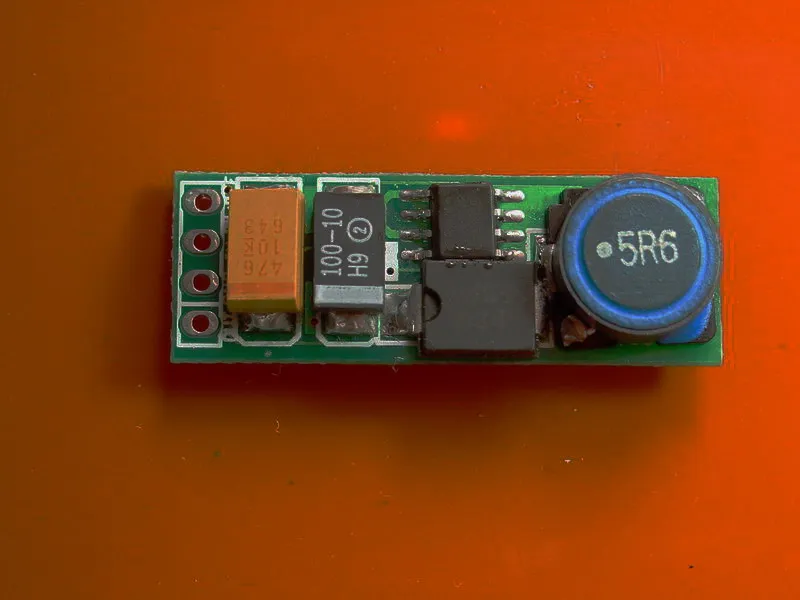

重新設計的鋰電升壓板,上個圖!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/250841198715058.jpg');}" onmousewheel="return imgzoom(this);">

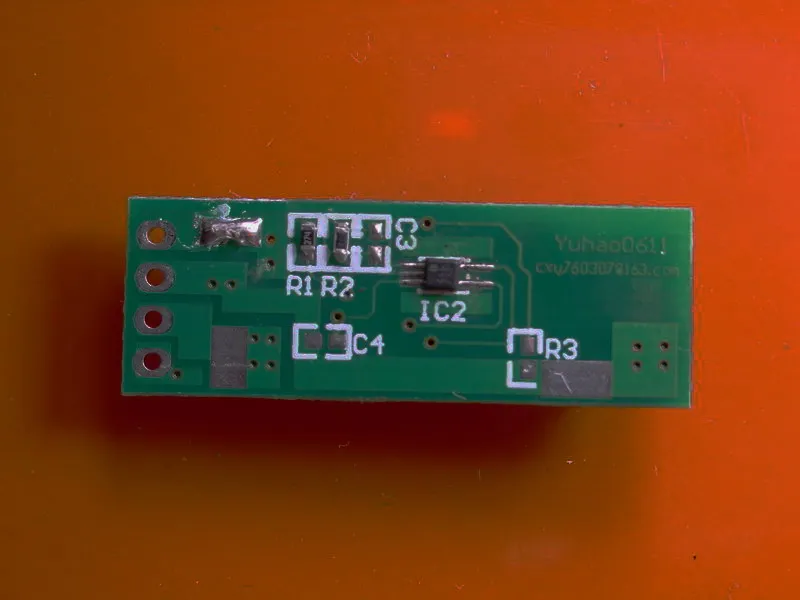

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/250841198715086.jpg');}" onmousewheel="return imgzoom(this);">
