這樣的電路,成不成立?直變交
這樣的電路,成不成立?直變交

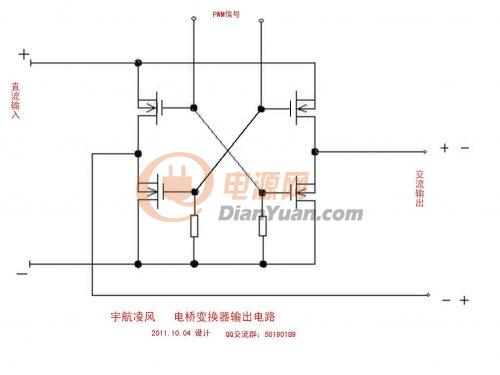

這樣的電路,成不成立?直流左邊進,交流右邊出,頻率取決于外加的PWM。有對電源,逆變,功放感興趣的朋友可以一起討論。如圖:
全部回復(7)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
無衣
LV.6
2
2011-10-10 14:29
上管相當于短路,要用PMOS管。
0
回復
提交
提示
st.you
LV.10
3
2011-10-10 14:46
建議把MOS的寄生二極管畫上
0
回復
提交
提示
世界真奇妙
4
2011-10-10 14:47
不行,用PMOS也不行。
0
回復
提交
提示
yangchen50
LV.5
5
2011-10-10 16:15
@世界真奇妙
不行,用PMOS也不行。
不行嗎?為什么???
0
回復
提交
提示
無衣
LV.6
6
2011-10-10 16:17
@yangchen50
不行嗎?為什么???
上下管的驅動信號要分開
0
回復
提交
提示
nwancheng
LV.1
7
2011-10-10 17:20
不成立 上橋臂的電壓是浮動的,這樣會導致上橋臂開關管無法工作在開通狀態,基本是放大狀態了,上橋臂很燙。
0
回復
提交
提示
cheng111
LV.11
8
2011-10-10 17:50
@無衣
上下管的驅動信號要分開
支持,上面電路不能工作的。
0
回復
提交
提示
