問大家?guī)讉€(gè)反激式驅動電源的基本問題

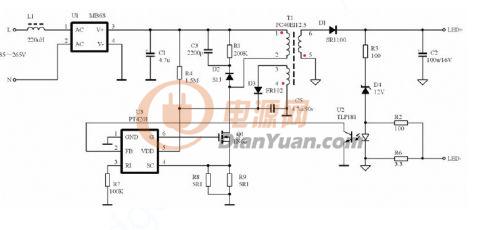

反激式驅動電源，以下面的圖片電路為例，謝謝大家啊。

1、驅動電源帶載了，但光藕1和2腳沒有發光，這樣的話，從光藕反饋到PWMIC就沒有起到作用吧，沒起到作用的話，開關MOS管就沒有“一開一關”的動作吧？這樣的話，那么變壓器是沒有在儲存能量吧，也就是沒有了輸出電流？

2、開關MOS管沒有起到有開和關的動作，意味著變壓器沒有儲存能量了，這樣即使負載加了LED燈珠，燈也是沒有電流的，不會亮的。。是這樣解釋嗎？

3、在以上問題里，如果要有輸出電流，必須是光藕要有擊穿，反饋到PWMIC里，然后以一定的占空比驅動MOS管的開關，這樣就有了變壓器的儲存和釋放能量？

3、輸出空載時，MOS管的占空比是1還是O哦。也就是全開還是全關哦。



全部回復(2)
正序查看
倒序查看
2011-09-30 15:21

那個光耦的LED一直是通的……假如輸入電壓升高或負載降低，導致輸出電壓升高，光耦輸入電流就會增大，導致光耦輸出電流也增大，最終導致反饋腳的電壓變化，最終這個芯片微調減小占空比，使輸出電壓穩定。

0
回復
2011-09-30 15:35

1 光耦是不起作用,但開關管還是一樣工作,至于工作時間能持續多久,就要看在光耦不起作用的條件下有沒有觸發其它保護電路,有的話開關管當然關,沒有的話開關管會一直工作下去,只是輸出電壓不是我們想要的或者是輸出不穩定.

2 同上

3 光耦擊穿就是壞了,你是指光耦正常工作吧,再看看光耦在整個電路的作用吧.

4 任何時候,占空比不可能為1或?yàn)?,為1,也就是開關管一直開著,這樣就是短路了,為0,就是開關一直關著,這樣還有輸出嗎?空載時只能說占空比很小,比如說只有3%,5%.對于反激,正常時就30%,40%的樣子.

唉,不知道你有沒有看書,沒有的話就拿本書看看吧,有的話就看多一遍吧.

唉,我也去看看書
