勇哥你笑啥呢？ 老米要求解。

模擬一下電源插座接觸不良的情況，估計比你的定時啟動條件還惡劣，但是實際使用經常遇到這種情況！

有時感覺 在大陸技術教育上 人本教育 這環節的確出很大問題

不管是誰 有新構思 我門都要先 拍手再進行實質技術交流

我曾經發比許多技術 比如居禮感應 過熱蒸汽 水流氣 等等

換來不是技術深入交流

而是一張不知是啥的笑臉  如 阿勇

或是提出 跟主體連不上洩?dú)馑夹g(shù)問題  如 igbtsy

或是表現 激近自負的上一各 板主 狐貍

實際上 我門真不應該如此

我年齡近五十, 我希望看到是下一代 技術創新 與 技術傳承

就拿 米山 這模塊來說, 思路創意非常好

商業問題 那是他自行承擔

在這之前 又有誰 提出這構思 ?

感歎而言啊 ....................

你那根本就是不懂亂搞  這都算是新構思？年紀大了思想很難改變，跟你沒法交流 呵呵

我來回答一下你的問題，不一定正確，只是根據自己的想法來回答的。你用某種控制方式，模擬開機電流的沖擊對機子元件的影響。

估計是快速的DV/DT DI/DT方面的內容。由于機子沒有任何的EMI元件（從以往發的照片，看不到交流輸入端有任何的磁環，X2電容，Y2電容，共模電感，差模電感等。

我猜測應該是做測試的十幾分鐘時間里面，產生大量的高頻諧波，通過電源線，反饋到空氣開關里，由于普通的空氣開關，控制的是標準正玄波的。

大量的高頻諧波，造成空氣開關內部的某些元件發熱嚴重，所以跳閘。在那些元件溫度冷卻下來之前，無法再次合閘。

要驗證這個解釋是否成立，可以自己做實驗。一方面，當然最好的是有電能質量分析儀，直接套一個電流探頭，看看各次諧波的分量和THD分布情況了。

如果沒有這樣專業的儀器，可以自己動手焊接一個EMI濾波器，共模，差模等電路，做多級即可。串接在電磁爐的交流輸入端，再作同樣的測試。

如果加了這個自己制作的濾波器，空氣開關就不自動跳閘，那足可以證明，原因找到了。

給你貼圖，看看我曾經測試過的電磁爐THD數據，還有EMI濾波器的參考資料。

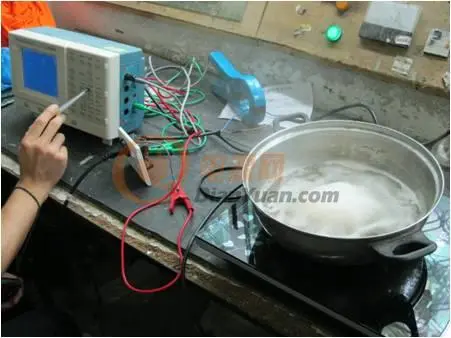

（上圖看到的是某牌子的三相電能質量分析儀，可以當單相用。我套了電流探頭在交流回路里面，再開機，用最大功率測試）

上圖看到的是測試出來的數據。有總電壓諧波數據，還有總電流諧波數據。展開的是1-9次分別數據。1次就是50HZ，2次就是100HZ。該儀器可以測試1-30次諧波。

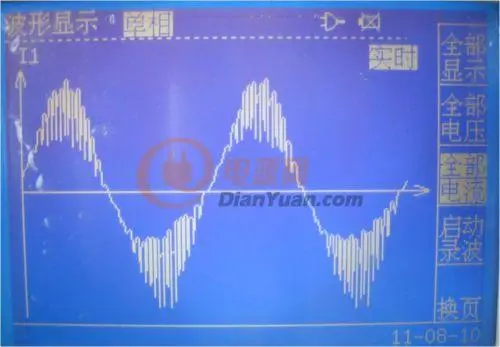

上圖看到的是電流波形，明顯的看到，電流不是標準的正弦波了。含有大量的諧波分量。

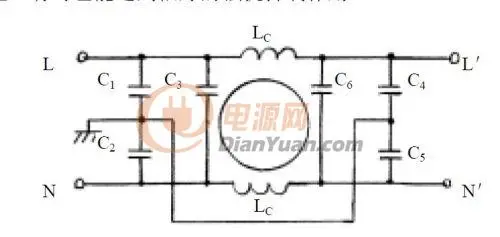

上圖看到的是一個單相EMI濾波器的參考原理圖。

創格麥工，給各位大俠問好。

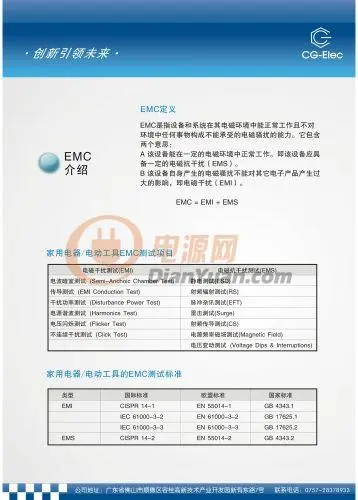

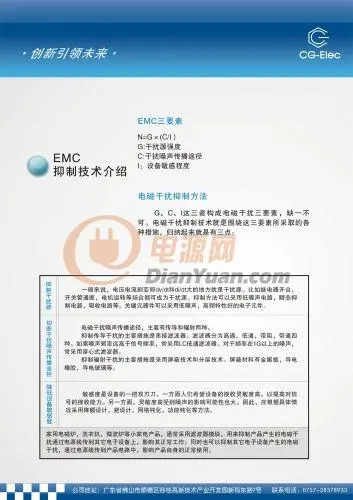

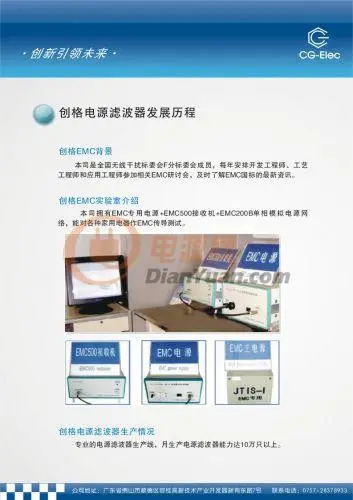

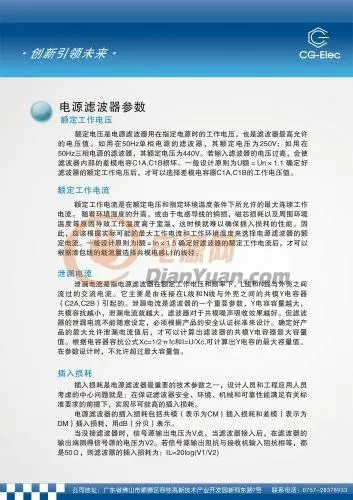

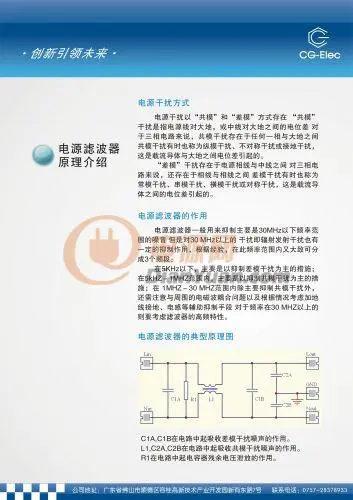

附送上一些我做電源濾波器項目推廣的時候做的資料。版權所有：創格電子。（點擊照片可看無碼大圖 有圖有真相）

謝謝麥工的奉獻！學習了。

借此想補充一點的是，濾波器的設計排版并不一定如我們想象的那樣要整齊美觀，由于高次諧波的分布參數不得忽略，元件位置相互間的影響不可忽視，有時拔動一個元件位置就會導至技術指標的不合格，因此空間搭接、跳接的也有。有機會到濾波器制造廠參觀一下很有啟發。

沈工說的有理。特別要注意的是（地線）的布局。

EMI，看不到摸不著。但是如果你有專業儀器，通過測試及整改，能學到很多寶貴的經驗。我們公司有一臺單相16A的杭州伏特的EMC500

雖然很老，很舊了，但是還能發揮一點作用。

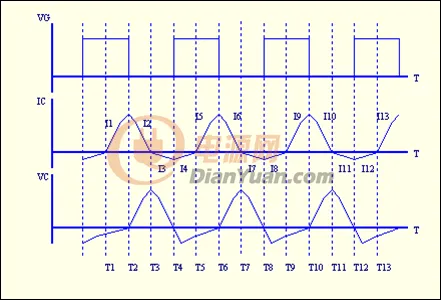

想了很久，這段話還是理解不了："采用每44ms啟動一次的方式，也就是，啟動，工作，停機44ms，再啟動，工作，停機，如此循環. 選擇44ms主要是考慮到這個時間，諧振電容已經足夠完成充電過程，電路已經保證能完全穩定靜止"。

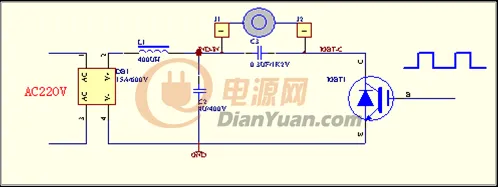

在我學習的單管電路，諧振電容是并聯一個諧振電感上，停機44ms，IGBT關斷，諧振電容應該開始諧振放電到零，應該沒錯吧？停機時完成充電應該是那個400V的濾波電容。當IGBT啟動時，沖擊IGBT的是電感電流（由小到大）和諧振電容的充電電流（由大到?。?。我大概猜測到了老大的特殊啟動方法。

傳導干擾的一臺測試儀器03年時要60多萬人民幣，不是一般單位會買的，一般的市級檢測單位也沒有這種儀器可供檢驗使用，那時能做這種試驗的省級單位也不是很多的，而且試驗費用不低，一旦通不過還得修改元件參數后重做，甚至可能要做好幾次，試驗費用是嚇人的。

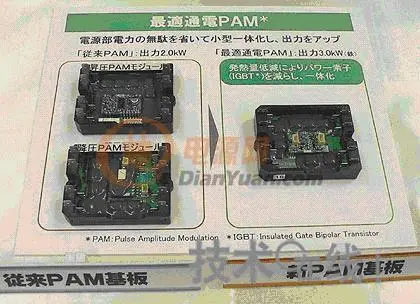

米山的模塊確實很有前途！我認為電磁加熱應用可以朝模塊化、高頻化方向走，日本的電磁爐廠家像日立、松下已經走的非常遠了，這是大趨勢！他們的高端電磁爐電路已經集成到一個模塊里面了！不但可以加熱鐵磁性的鍋，銅鋁鍋也可以加熱，不但可以炒菜，還可以烤魚，不是像國內電磁爐放一個鐵板燒烤，而是用高溫蒸汽燒烤，這樣可以減少食物氧化！

另外，如果有條件，米山可以去做一做浪涌測試，比特定條件下的沖擊試驗更有說服力！

單位那臺，聽說是2007年的時候買的二手的，花了五六萬元吧。需要配電腦及專用軟件使用。免費給我們的客戶提供無限次的傳導摸底測試，現場整改等。大大方便了電磁爐廠家。

現在正規的認證和檢測機構，普通的電磁爐傳導測試，費用是400-700元/小時。最低消費半小時起步。

現在新的，比較先進的，一臺大約50萬人民幣以內。直接一個模擬網絡加一個接收機即可。

感謝各位高手的指點，

幾個現象：

1，做44ms間隔的啟動沖擊測試時，它在AC電路上形成的平均電流很小，平均電流不到0.1A（鉗形電流表），但是瞬時間流肯定很高，測試14分鐘后空氣開關跳閘

2，把間隔時間改為1.2ms之后，測試了20多分鐘，鉗形表顯示電流不超過0.2A，測試了20多分鐘，都正常（空氣開關沒跳閘）

3， 前面講到的電容充放電問題，這是我描述有誤，諧振電容有兩種接法，當它并在IGBT的CE極時，啟動時，諧振電容的電壓最高，要對諧振電容放電完畢才能工作，當諧振電容并在諧振線圈兩端時，啟動時諧振電壓為0，要對諧振電容充滿電才能進入諧振過程。一個是完個放電，一個是完全充電，但本質是相同的。

4， spt77講到日本的電磁爐廠能加熱銅或鋁鍋，能提供一下他們的資料嗎，我參考一下，多謝。我的模塊也能加熱銅或鋁等，專門的測試我另開貼說明。

5，浪涌測試標準操作，我沒有設備，但是我可以這樣做，在220V正常工作的過程中，把380V電壓加進來（整流后電壓是530V左右），要求電路能可靠動作。這個測試應該能達到浪涌測試的效果。380V加進來瞬間，相當于浪涌，還能工作幾個脈沖，等電壓上升到保護值后，應能可靠動作。撤掉380V后，應該能恢復工作。

6，線圈干擾測試，這個純屬個人興趣，把兩個正在工作中的線圈靠近并至完全重疊，看會有什么現象。

7，連續工作時間測試，連續通電60小時以上，保持線圈始終處于滿諧振電壓狀態（空載測試和負載測試）

8，后面三項測試，大概要一個月左右才能進行，因?yàn)榇罅坑喼萍?，要一個月左右才能陸續完成。

第五點，這個完全代替不了浪涌沖擊的原理，做這個動作沒任何意義。

加熱銅鍋，鋁鍋的機子，日本松下有。我見過，也簡單的看過電路板，原理比較有特色，呵呵。

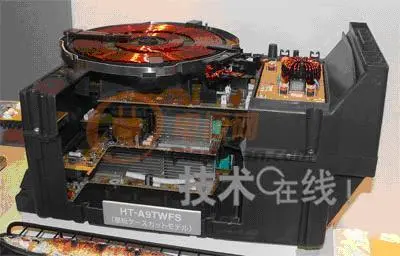

日立H&L將推出火力更強的全金屬IH烹調爐

2005/09/23 09:12

日立Home & Lifesolution公司（H&L）將推出2種可以使用鋁鍋和銅鍋的“全金屬（All Metal）”型IH烹調爐新產品，而且火力更強。與老產品相比，其特點是火力更強、工作噪音更小，可減少烤架異味。

新產品定于2005年10月1日上市，價格（含稅）方面，寬75cm的“HTB-A9WS”為33.6萬日元，寬60cm的“HTB-A9S”為31.5萬日元。主要通過電力公司、房地產開發商及整體廚房廠商進行銷售。據該公司推測，目前該公司的IH烹調爐所占的市場份額約為17％左右。新產品上市后，“希望在2006年盡早將市場份額提高至20％”（日立H&L公司董事、電化業務部長石井吉太郎）。盡管趕不上擁有約5成份額的松下電器產業，不過“希望確保第二的位置，追趕排名第一的廠商”

麥工的這個回帖很有技術深度?。?yīng)該是每天都在做試驗，玩這個東西吧。

我學的是應用電子技術，這六七年來，一直從事電子方面的工作。

從技術員，助理工程師，到工程師，一直在不斷的摸索和學習。

我做薄膜電容器之前，做了兩年多的小家電硬件開發。電子技術還懂一點吧。

我們公司的那臺EMC儀器，是我負責的，經常和客戶一起現場測試整改，經驗自然就多了。
