LM358的恒流恒壓電路，求助

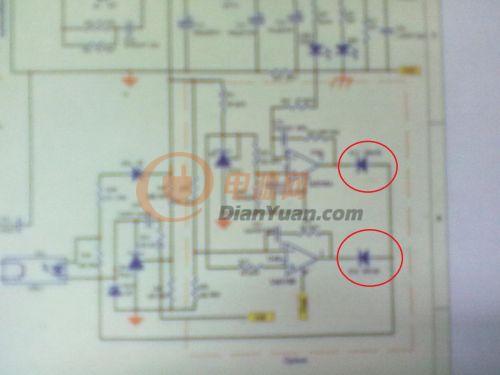

如下圖，358比較器輸出的2個腳二極管是不是畫反了啊，可是別人的圖紙是這樣，為什么要這樣畫呀。 想不明白。。







全部回復(17)
正序查看
倒序查看
2011-09-09 18:23
求大蝦指點迷津，感激不盡！
0
回復
Wxgshou
LV.5
3
2011-09-09 22:17
@song540558643
求大蝦指點迷津，感激不盡！
關注中
0
回復
gz_zxq
LV.2
4
2011-09-09 23:24
這個跟電路設計有關，當運放驅動光耦二極管時，電流時灌入還是流出的。你這圖看得不太清楚，好像是電流灌入運放的。要是我說錯了，請其他老大修正。
0
回復
2011-09-10 22:55
@gz_zxq
這個跟電路設計有關，當運放驅動光耦二極管時，電流時灌入還是流出的。你這圖看得不太清楚，好像是電流灌入運放的。要是我說錯了，請其他老大修正。

對的，就是這么回事

0
回復
2011-09-11 08:18
@gz_zxq
這個跟電路設計有關，當運放驅動光耦二極管時，電流時灌入還是流出的。你這圖看得不太清楚，好像是電流灌入運放的。要是我說錯了，請其他老大修正。

可是這應該是個恒流恒壓電路，431 K,R極短路組成一個精準的2.5V分別接入兩比較器的同向輸入端，上面一個比較器則由取樣電阻取電流輸入反相輸入端組成恒流電路；下面一個比較器則直接取樣電壓組成恒壓電路，而這兩個比較器輸出的誤差信號傳至光耦改變LED的壓降實現反饋。。這樣理解比較合理，有從比較器輸出端灌入的嘛 卜理解。。

0
回復
2011-09-11 08:19
@edie87@163.com
[圖片]對的，就是這么回事
求解中。。
0
回復
2011-09-11 10:18
@song540558643
可是這應該是個恒流恒壓電路，431K,R極短路組成一個精準的2.5V分別接入兩比較器的同向輸入端，上面一個比較器則由取樣電阻取電流輸入反相輸入端組成恒流電路；下面一個比較器則直接取樣電壓組成恒壓電路，而這兩個比較器輸出的誤差信號傳至光耦改變LED的壓降實現反饋。。這樣理解比較合理，有從比較器輸出端灌入的嘛卜理解。。
拿示波器看吧
0
回復
2011-09-20 10:40
看不清楚，能不能弄張清楚的圖，大家可以幫你分析一下
0
回復
ljl797
LV.4
10
2011-09-20 12:28

換圖吧，兄弟

0
回復
yineibo2009
LV.5
11
2011-10-22 11:48
@ljl797
換圖吧，兄弟
這個電路是沒有錯的，但是要注意環路
0
回復
weishanpo
LV.4
12
2011-10-27 15:33
@song540558643
可是這應該是個恒流恒壓電路，431K,R極短路組成一個精準的2.5V分別接入兩比較器的同向輸入端，上面一個比較器則由取樣電阻取電流輸入反相輸入端組成恒流電路；下面一個比較器則直接取樣電壓組成恒壓電路，而這兩個比較器輸出的誤差信號傳至光耦改變LED的壓降實現反饋。。這樣理解比較合理，有從比較器輸出端灌入的嘛卜理解。。
我感覺只是個恒壓限流而已吧，我知道我的理解對不！
0
回復
mhmx
LV.4
13
2011-11-11 15:35
@yineibo2009
這個電路是沒有錯的，但是要注意環路
看得我眼淚哇啦啦
0
回復
jepsun
LV.9
14
2011-11-30 19:44
@mhmx
看得我眼淚哇啦啦
為何不將這個圖子畫下來呢？
0
回復
XXKGDY
LV.6
15
2011-11-30 21:06
@jepsun
為何不將這個圖子畫下來呢？
二極管正與反，其它電路也有不同，這圖太模糊，
0
回復
homeyang
LV.4
16
2011-12-01 19:15
@song540558643
求大蝦指點迷津，感激不盡！
并聯誤差放大器，用于電流環路和電壓環路，雙環路，參考TL494，類似原理。
0
回復
cheng111
LV.11
17
2011-12-01 21:36
如不是很清晰，二極管管的正反還要看你的運放是怎么放大的。這兩個之間是有關系的。
0
回復
bigbigeasy
LV.6
18
2011-12-01 22:30
@song540558643
可是這應該是個恒流恒壓電路，431K,R極短路組成一個精準的2.5V分別接入兩比較器的同向輸入端，上面一個比較器則由取樣電阻取電流輸入反相輸入端組成恒流電路；下面一個比較器則直接取樣電壓組成恒壓電路，而這兩個比較器輸出的誤差信號傳至光耦改變LED的壓降實現反饋。。這樣理解比較合理，有從比較器輸出端灌入的嘛卜理解。。

正解
