【寶寶帖】34063的短路保護功能

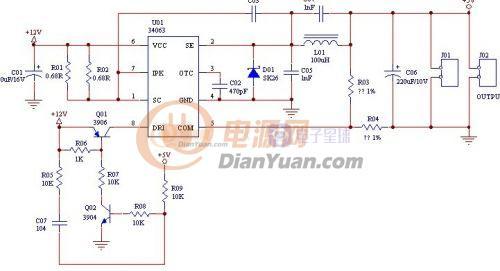

不知道朋友們有沒有過34063短路輸出時不能斷開，IC仍然在工作這種現象，在這里介紹種簡單實用的34063短路輸出保護功能，如圖所示，當通電瞬間，電容C07充電，放電，Q2導通，Q1基極電壓被拉低，Q1導通，34063 的8腳獲得12V ，當短路輸出端時，Q2的基極電壓被拉低至0V，Q2截止，Q1的基極仍是高電位，34063的8腳沒有電壓，IC處于關斷狀態，有效的保護了電路由于輸出短路而仍然在工作，不過有點麻煩的時要解除這種保護，必須要重新上電
全部回復(76)
正序查看
倒序查看
2011-08-17 09:39
初次發技術貼，希望能看電源幣究竟是長啥樣的，謝謝大家的支持
0
回復
2011-08-17 09:46
沒用過幫頂,希望入圍
0
回復
2011-08-17 09:47
@liuqiwei85
初次發技術貼，希望能看電源幣究竟是長啥樣的，謝謝大家的支持
另外補充點，由于我們平時短路輸出時，IC不能完全關斷，導致長時間工作在短路狀態，引起各元件的溫度不斷升高，最終燒壞IC
0
回復
2011-08-17 09:49
@冰上鴨子
沒用過幫頂,希望入圍
謝謝，站冰版這些大師們身邊，很有鴨梨，把它放進冰箱變成凍梨就好了
0
回復
2011-08-17 10:20
@liuqiwei85
謝謝，站冰版這些大師們身邊，很有鴨梨，把它放進冰箱變成凍梨就好了

千萬不要這么稱呼 鴨梨太大

0
回復
2011-08-17 10:32

如果用在BUCK電路中，要做保護就容易多了

如果用在BOOST電路中，要保護比較麻煩

期待樓主精彩的分析

0
回復
2011-08-17 11:26

通常的做法是控制34063停振，關斷驅動還沒用過。

關斷驅動進入打嗝模式對開關管有沒有沖擊。。。

0
回復
2011-08-17 12:44
@javike
通常的做法是控制34063停振，關斷驅動還沒用過。關斷驅動進入打嗝模式對開關管有沒有沖擊。。。

他這個短路保護不是打嗝的模式吧？
還有個問題，R05和C07能否去掉？如果Q02沒有導通，Q01的基極始終是高電位，

0
回復
mko145
LV.8
10
2011-08-17 12:58
如果短路到輸出1V，這個線路就沒用了。
0
回復
2011-08-17 13:04
@yqjwy_2008
他這個短路保護不是打嗝的模式吧？還有個問題，R05和C07能否去掉？如果Q02沒有導通，Q01的基極始終是高電位，

哦，沒看清，不是打嗝模式

但感覺有問題，短路后C07的電不能馬上放掉，只能斷開輸入才可以，但如果斷開輸入馬上接通，此時C07的電沒 放完，也開不起機哦

0
回復
2011-08-17 13:05
@yqjwy_2008
他這個短路保護不是打嗝的模式吧？還有個問題，R05和C07能否去掉？如果Q02沒有導通，Q01的基極始終是高電位，
R05和C07去掉就更開不了機了
0
回復
Haleliu
LV.4
13
2011-08-17 13:21
如果在短路的瞬間，Q02基極還殘留一些電荷的話，就很容易使Q02產生誤動作，所以在Q02基極加一個下拉電阻很有必要。
0
回復
2011-08-17 13:27
@Haleliu
如果在短路的瞬間，Q02基極還殘留一些電荷的話，就很容易使Q02產生誤動作，所以在Q02基極加一個下拉電阻很有必要。

加個下拉就開不了機了

0
回復
Haleliu
LV.4
15
2011-08-17 13:55
@javike
加個下拉就開不了機了[圖片]

肯定不會的

0
回復
2011-08-17 13:56
@Haleliu
肯定不會的
有下拉，Q02不導通，Q01在開機時就不導通，連輸出都沒有了。。。。。
0
回復
Haleliu
LV.4
17
2011-08-17 14:06
@javike
有下拉，Q02不導通，Q01在開機時就不導通，連輸出都沒有了。。。。。

給你參看一個復位電路，也是加下拉電阻防止快速開關機NPN管產生的誤動作，量產很多了，都沒任何問題。

0
回復
2011-08-17 14:09
@Haleliu
給你參看一個復位電路，也是加下拉電阻防止快速開關機NPN管產生的誤動作，量產很多了，都沒任何問題。[圖片]
你這個原理一樣，但電路不等效
0
回復
Haleliu
LV.4
19
2011-08-17 14:12
@javike
你這個原理一樣，但電路不等效

所以加一個下拉電阻不會影響34063開機的

0
回復
liuqiwei85
LV.6
20
2011-08-17 15:20
@javike
R05和C07去掉就更開不了機了
司令說得對,R05和C07是對于剛通電瞬間,還沒有輸出5V電壓時,相當于給個驅動信號,34063才能工作,如果去掉了,則開不了
0
回復
yqjwy_2008
LV.8
21
2011-08-17 15:23
@liuqiwei85
司令說得對,R05和C07是對于剛通電瞬間,還沒有輸出5V電壓時,相當于給個驅動信號,34063才能工作,如果去掉了,則開不了
明白了
0
回復
2011-08-17 15:31

寶寶帖啊~~~小武幫頂?。。?！

0
回復
liuqiwei85
LV.6
23
2011-08-17 15:33
@yqjwy_2008
他這個短路保護不是打嗝的模式吧？還有個問題，R05和C07能否去掉？如果Q02沒有導通，Q01的基極始終是高電位，
不是打嗝,是讓IC完全關斷不工作,要重新上電驅動才能讓其工作
0
回復
hfb
LV.4
24
2011-08-17 16:14

路過  幫頂一下

0
回復
liuqiwei85
LV.6
25
2011-08-17 16:26
@hfb
路過 幫頂一下
何時能到80貼啊。。。各位幫頂啦
0
回復
冰上鴨子
LV.10
26
2011-08-17 16:42
@liuqiwei85
何時能到80貼啊。。。各位幫頂啦
來 拉
0
回復
klsen
LV.5
27
2011-08-17 16:52

樓主的做法不錯，要實現短路排除后重啟也非常簡單，在您的原理圖基礎上：可以把電路中的C07短路，把R09斷開，在R08和Q02的基極節點上增加一個二極管5819，二級管的正極（箭頭指的那頭）接到VOUT+，當短路發生時，二極管將Q02基極拉到“GND”而截至，從而保護IC。當短路排除后，由于R05 R08的存在，使輸入電壓加到Q02，電路開始工作。正常工作時，Q02是導通的，因此Q02基極最高電壓0.7V，輸出電壓假設5V或更高，因此接在Q02基極和Vout端的二極管反偏截至，對輸出沒有任何影響！

0
回復
Haleliu
LV.4
28
2011-08-17 17:01
@klsen
樓主的做法不錯，要實現短路排除后重啟也非常簡單，在您的原理圖基礎上：可以把電路中的C07短路，把R09斷開，在R08和Q02的基極節點上增加一個二極管5819，二級管的正極（箭頭指的那頭）接到VOUT+，當短路發生時，二極管將Q02基極拉到“GND”而截至，從而保護IC。當短路排除后，由于R05R08的存在，使輸入電壓加到Q02，電路開始工作。正常工作時，Q02是導通的，因此Q02基極最高電壓0.7V，輸出電壓假設5V或更高，因此接在Q02基極和Vout端的二極管反偏截至，對輸出沒有任何影響！
這個方法我認為更可靠！
0
回復
liuqiwei85
LV.6
29
2011-08-17 20:20
@klsen
樓主的做法不錯，要實現短路排除后重啟也非常簡單，在您的原理圖基礎上：可以把電路中的C07短路，把R09斷開，在R08和Q02的基極節點上增加一個二極管5819，二級管的正極（箭頭指的那頭）接到VOUT+，當短路發生時，二極管將Q02基極拉到“GND”而截至，從而保護IC。當短路排除后，由于R05R08的存在，使輸入電壓加到Q02，電路開始工作。正常工作時，Q02是導通的，因此Q02基極最高電壓0.7V，輸出電壓假設5V或更高，因此接在Q02基極和Vout端的二極管反偏截至，對輸出沒有任何影響！
不行吧，首先就不能正常工作了
0
回復
zvszcs
LV.12
30
2011-08-18 07:36
厲害的人哦哦
0
回復
2011-08-18 07:48
支持樓主！支持寶寶帖！
