@mko145

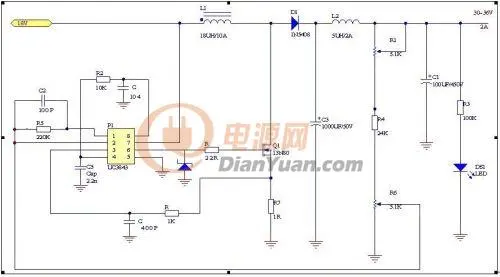

你的電源電壓都給拖低了。電源是不是有限流？另外，給你個別人的線路圖參考[圖片]
你給的圖我照接了，但是現在結果還是一樣（除了8腳那個10n的C14沒接）
電源電壓應該沒拖低：因為芯片6腳輸出都只有3~4V時，芯片供電腳7腳一直保持18V，一接入電感芯片始終沒有正常工作起來，不知道為什么，我先后有用了5匝，16匝，50匝等幾種電感接入都是如此， MOS管發熱的速度稍比我上次用色環電感作儲能電感L1接上的慢一點而已， 你指的拖低是……？
我用的是這個型號的直流電源 ： mps-3005l-3
很怪！
0
回復
@出于藍Z
你給的圖我照接了，但是現在結果還是一樣（除了8腳那個10n的C14沒接）電源電壓應該沒拖低：因為芯片6腳輸出都只有3~4V時，芯片供電腳7腳一直保持18V，一接入電感芯片始終沒有正常工作起來，不知道為什么，我先后有用了5匝，16匝，50匝等幾種電感接入都是如此， MOS管發熱的速度稍比我上次用色環電感作儲能電感L1接上的慢一點而已， 你指的拖低是……？ 我用的是這個型號的直流電源 ：mps-3005l-3 很怪！
6腳電壓不對， 太低。你是用示波器看的嗎？ 如果是，那么IC有問題 。 不帶負載的話， 電感的關系也不大。
0
回復
@出于藍Z
是這樣的？單單芯片那塊，在不接MOS管時，不接電感時，對芯片各管腳測試是沒有問題的，就是一接上電感就不正常了，這時給芯片供電仍然可以達到13V,而芯片啟動電壓8.5~30間， 但也是這時，6腳輸出總是只有5V樣子 哦，對了，有時接入電感時，直流源輸出的電壓會下降（電流從0上升到3A左右），不知是什么原因？搞得我有時覺得是電感有問題，有時覺得是芯片有問題，有時覺得直流源那里怪怪的；但感覺哪里都找不出問題
我怎么覺得你沒有用示波器？？
1. 對如L1,接上拆來的電感，發現電感L1發熱，懷疑可能是電感繞線太細（沒有接負載的話即使太細也不該發熱）所造成的
2. 接上自己手繞的電感，電感不發熱了，但MOS管發熱，一測，發現是芯片沒工作，7腳電壓才8V（由于驅動mos的占空比太大，因此電感電流上升甚至飽和，對于你的直流穩壓電源來講負載太大了所以輸出電壓拉低了），芯片還沒啟動工作（因為穩壓電源的輸出電壓被拉低，所以這時候應該是在打嗝，而不是沒工作?？梢杂檬静ㄆ髡{(diào)到500ms，觀察Vcc對地的波形看打嗝）
3. 給7腳接上3V穩壓管、S8050、等，結果7只有2.6V（沒看懂）
4. 18圈
5. 4并繞共16圈一個新電感（用的是E30磁芯，以下手繞電感都是這樣）（沒看懂），不升壓（就算輸入18，一接上，輸出變?yōu)?/span>8.7左右（懷疑占空比太大電感飽和），而且電壓源也跳變到8.7V左右（應該還是在打嗝）），可能是芯片不工作（7腳為7.9V到8.4V之間，開啟電壓為8.5V（的確在打嗝））
6. 用上次用的升壓為80多伏代替，而輸出仍然不升壓，電感發熱（懷疑是飽和），輸入18V,pin7為9V左右，輸出14（能量沒傳過去——占空比太大，剛關閉了mos電感剛要往右輸送能量的時候又打開了mos，后面的電路表示很無奈）。
后面先不說了。
調開關電源必須要用示波器。大家也都是看波形來找問題的。萬用表要用的出神入化的程度才可以調開關電源（比如不接電感時候18V的Vcc，6腳有17.5V，說明驅動波形的占空比在90%+，而當Vcc只有8V左右，說明芯片供電不足，所以判斷是打嗝，此時6腳有3～4V的樣子也難說明什么問題）。還有就是4腳的頻率。最好親測一下。
總體而言懷疑電感或反饋電路（1.2.3腳）有問題。
供參考。
0
回復
@cfbbao
我怎么覺得你沒有用示波器？？1. 對如L1,接上拆來的電感，發現電感L1發熱，懷疑可能是電感繞線太細（沒有接負載的話即使太細也不該發熱）所造成的2. 接上自己手繞的電感，電感不發熱了，但MOS管發熱，一測，發現是芯片沒工作，7腳電壓才8V（由于驅動mos的占空比太大，因此電感電流上升甚至飽和，對于你的直流穩壓電源來講負載太大了所以輸出電壓拉低了），芯片還沒啟動工作（因為穩壓電源的輸出電壓被拉低，所以這時候應該是在打嗝，而不是沒工作?？梢杂檬静ㄆ髡{(diào)到500ms，觀察Vcc對地的波形看打嗝）3. 給7腳接上3V穩壓管、S8050、等，結果7只有2.6V（沒看懂）4. 18圈5. 4并繞共16圈一個新電感（用的是E30磁芯，以下手繞電感都是這樣）（沒看懂），不升壓（就算輸入18，一接上，輸出變?yōu)?.7左右（懷疑占空比太大電感飽和），而且電壓源也跳變到8.7V左右（應該還是在打嗝）），可能是芯片不工作（7腳為7.9V到8.4V之間，開啟電壓為8.5V（的確在打嗝））6. 用上次用的升壓為80多伏代替，而輸出仍然不升壓，電感發熱（懷疑是飽和），輸入18V,pin7為9V左右，輸出14（能量沒傳過去——占空比太大，剛關閉了mos電感剛要往右輸送能量的時候又打開了mos，后面的電路表示很無奈）。后面先不說了。調開關電源必須要用示波器。大家也都是看波形來找問題的。萬用表要用的出神入化的程度才可以調開關電源（比如不接電感時候18V的Vcc，6腳有17.5V，說明驅動波形的占空比在90%+，而當Vcc只有8V左右，說明芯片供電不足，所以判斷是打嗝，此時6腳有3～4V的樣子也難說明什么問題）。還有就是4腳的頻率。最好親測一下?？傮w而言懷疑電感或反饋電路（1.2.3腳）有問題。供參考。
應該是打嗝，我剛才測了，占空比94%左右；
不過我可以確定不是電感的問題了，因為：
A.電路中，當我的MOS管用IRF630時，可以升壓，在輸入8.9V到30V之間，都可穩定輸出30~36V中的任一數，電壓調整率非常好；
B.但來不及高興又掃興了，在A中，我是沒帶負載測的，當我用來驅動一個小車的馬達時，就讓我郁悶啦，我從直流源給供的18V電，但輸出就給我 17.6V左右，一調查，原來是MOS管沒工作了，輸入的電直接就輸出了，根本就不升壓，我悲劇
C.于是我把MOS管換成了13N80 ，但這回更慘，空載的時候都不升壓，反而是在降壓，但我看過了，此時不關芯片的事，因為芯片都正常，當然MOS管也沒損壞，就是郁悶的是：此時我用來供電的直流源電壓也在下降了一半（即9V樣子），但換回IRF630又回到上面的 A 狀態了
不知道MOS管的選擇有沒得講究？
為什么在上面的A中，帶負載能力那么差？有什么方法解決呢？
當然還有一個重大的問題：我測得占空比是94%后，馬上調反饋電路中的電阻，結果沒點反應，一查，發現芯片2腳電壓反饋腳到地電阻為0，真是奇了怪了，本來用另一MOS管好好的電路，到這里竟然會損壞芯片，而且只損壞2腳，其他管腳一點事都沒有，我就納悶了，左看右看都看不出為什么會損壞呀，之前都已經這樣子芯片損壞好幾次了，而且手里沒有多少個芯片了，但是反饋電壓肯定沒接很高吧，而且2腳是接內部運放的，怎么那么容易損壞呢，而且不知是為什么被損壞
0
回復
@出于藍Z
應該是打嗝，我剛才測了，占空比94%左右；不過我可以確定不是電感的問題了，因為：A.電路中，當我的MOS管用IRF630時，可以升壓，在輸入8.9V到30V之間，都可穩定輸出30~36V中的任一數，電壓調整率非常好；B.但來不及高興又掃興了，在A中，我是沒帶負載測的，當我用來驅動一個小車的馬達時，就讓我郁悶啦，我從直流源給供的18V電，但輸出就給我 17.6V左右，一調查，原來是MOS管沒工作了，輸入的電直接就輸出了，根本就不升壓，我悲劇C.于是我把MOS管換成了13N80 ，但這回更慘，空載的時候都不升壓，反而是在降壓，但我看過了，此時不關芯片的事，因為芯片都正常，當然MOS管也沒損壞，就是郁悶的是：此時我用來供電的直流源電壓也在下降了一半（即9V樣子），但換回IRF630又回到上面的 A狀態了不知道MOS管的選擇有沒得講究？為什么在上面的A中，帶負載能力那么差？有什么方法解決呢？ 當然還有一個重大的問題：我測得占空比是94%后，馬上調反饋電路中的電阻，結果沒點反應，一查，發現芯片2腳電壓反饋腳到地電阻為0，真是奇了怪了，本來用另一MOS管好好的電路，到這里竟然會損壞芯片，而且只損壞2腳，其他管腳一點事都沒有，我就納悶了，左看右看都看不出為什么會損壞呀，之前都已經這樣子芯片損壞好幾次了，而且手里沒有多少個芯片了，但是反饋電壓肯定沒接很高吧，而且2腳是接內部運放的，怎么那么容易損壞呢，而且不知是為什么被損壞
按照datasheet里的說明，你可以調整下rt和ct的參數。rt小一點，ct大一點，可以使最大占空比下降，這樣電感就不容易飽和。
A空載能正常工作也不代表就說明電感沒問題。因為空載占空比很低，可能恰好輸出穩定之前電感剛要飽和。即，電感依然值得懷疑。
B的問題我覺得是因為3腳電阻太大了。而且一般3腳附近有個對地電容來吸收mos電流尖峰引起的電壓尖峰。
C的問題，是不是買的mos太次了，然后占空比本來就很高，所以次品mos的關斷速度太慢……這個——偶也費解。
——開關電源的原始設計很難的，尤其對于咱們這種新手而言。。。。
0
回復
@cfbbao

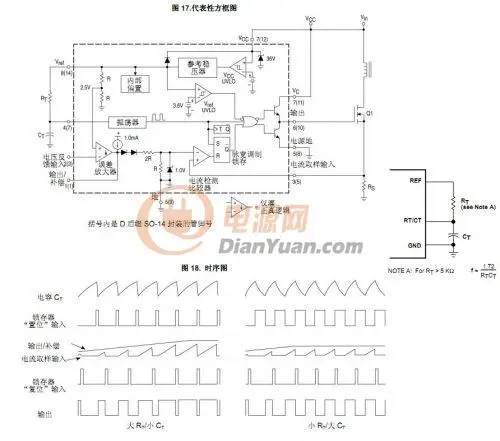

[圖片]按照datasheet里的說明，你可以調整下rt和ct的參數。rt小一點，ct大一點，可以使最大占空比下降，這樣電感就不容易飽和。A空載能正常工作也不代表就說明電感沒問題。因為空載占空比很低，可能恰好輸出穩定之前電感剛要飽和。即，電感依然值得懷疑。B的問題我覺得是因為3腳電阻太大了。而且一般3腳附近有個對地電容來吸收mos電流尖峰引起的電壓尖峰。C的問題，是不是買的mos太次了，然后占空比本來就很高，所以次品mos的關斷速度太慢……這個——偶也費解?！_關電源的原始設計很難的，尤其對于咱們這種新手而言。。。。
這年頭，mos是次的也許太正常了，因為，連datasheet都相互有點出入！大家看這兩個文檔，同樣是UC3843，定義的頻率都不同，我已經標注了書簽，大家直接點擊就可對比看了：
2.datasheet
