移相控制變壓器的疑惑

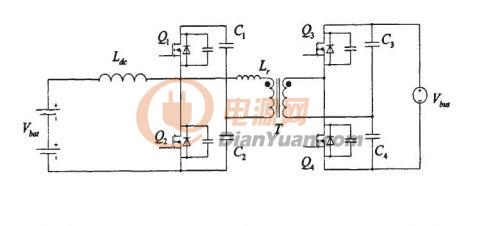

我正在做一個對稱半橋的雙向直流變換器，設計變壓器時有些疑惑，還請各位大俠幫忙指教一下。

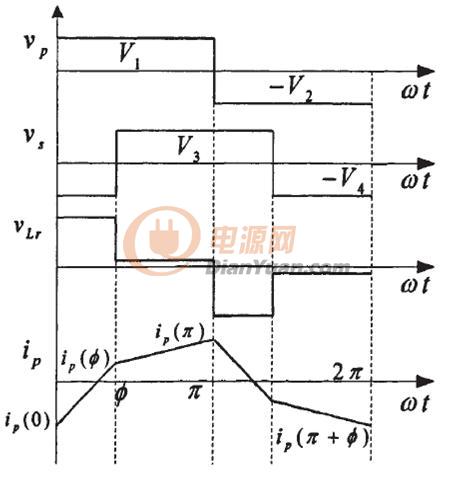

控制方式采用移相控制，通過漏感傳遞能量。上圖為功率從左至右時，變壓器原副邊電壓、漏感承受電壓及漏感電流波形。當計算輸出功率時，可以通過對Vs*Ip積分求得，這是變壓器處理的有功功率。當用AP法選擇磁芯時，用粗略公式     的話，Po該是有功還是視在功率。如果用常規的公式，計算視在功率時， ，這里的Po又是怎么選擇？







全部回復(5)
正序查看
倒序查看
YinYuan
LV.5
2
2011-06-28 11:10
沙發，等待高人出現
0
回復
gaoranzxz
LV.4
3
2011-06-28 11:15
摸摸樓主的頭 微笑不語
0
回復
ly135135
LV.1
4
2011-06-28 15:04
等待高人解答
0
回復
2011-06-29 04:22

第二個公式是等效視在功率之和，確切的說Pt = Pin*(1+效率)*k，k從1~sqrt(2)變化。

當電流為正弦時，k取1，當為正負的脈沖時，最大為sqrt(2)。（指的是變壓器電流）

至于為什么，現在還沒有搞清楚，是從Conolel的經典手冊上看到的，所以也不敢妄加解釋。
