請問各位,差分探頭和普通探頭測試有什么區別呀?
為什么測MOS上電壓等就要用到差分探頭來測試呀?
求助:差分探頭和普通探頭測試有什么區別呀?
全部回復(5)
正序查看
倒序查看
普通探頭的地線和示波器的地線是連接一起的.如果示波器不具有隔離通道功能的話.那么示波器的所有通道的地也都是連接在一起的.同時這個地也通過電源插頭連接到了市電的地線.
那么如果你想用示波器測試兩個,或者多個不共地的信號的話,這種探頭就明顯不可以用的,因?yàn)槟銜驯粶y點的“地”都連到一起短路了.
差分探頭就可以在這種情況下使用,因?yàn)樗麄兊牡嘏c示波器的地,與其他通道的地,是隔離的.
另外,有些人會把示波器的地線去掉,也就是把三聯插頭的地線斷掉. 這樣可以懸浮起來測試一些非地參考的量.但是并不推薦這樣做.
那么如果你想用示波器測試兩個,或者多個不共地的信號的話,這種探頭就明顯不可以用的,因?yàn)槟銜驯粶y點的“地”都連到一起短路了.
差分探頭就可以在這種情況下使用,因?yàn)樗麄兊牡嘏c示波器的地,與其他通道的地,是隔離的.
另外,有些人會把示波器的地線去掉,也就是把三聯插頭的地線斷掉. 這樣可以懸浮起來測試一些非地參考的量.但是并不推薦這樣做.
0
回復
@jurda
普通探頭的地線和示波器的地線是連接一起的.如果示波器不具有隔離通道功能的話.那么示波器的所有通道的地也都是連接在一起的.同時這個地也通過電源插頭連接到了市電的地線.那么如果你想用示波器測試兩個,或者多個不共地的信號的話,這種探頭就明顯不可以用的,因?yàn)槟銜驯粶y點的“地”都連到一起短路了.差分探頭就可以在這種情況下使用,因?yàn)樗麄兊牡嘏c示波器的地,與其他通道的地,是隔離的.另外,有些人會把示波器的地線去掉,也就是把三聯插頭的地線斷掉.這樣可以懸浮起來測試一些非地參考的量.但是并不推薦這樣做.
同意樓上熱心人的講法.
0
回復
@jurda
普通探頭的地線和示波器的地線是連接一起的.如果示波器不具有隔離通道功能的話.那么示波器的所有通道的地也都是連接在一起的.同時這個地也通過電源插頭連接到了市電的地線.那么如果你想用示波器測試兩個,或者多個不共地的信號的話,這種探頭就明顯不可以用的,因?yàn)槟銜驯粶y點的“地”都連到一起短路了.差分探頭就可以在這種情況下使用,因?yàn)樗麄兊牡嘏c示波器的地,與其他通道的地,是隔離的.另外,有些人會把示波器的地線去掉,也就是把三聯插頭的地線斷掉.這樣可以懸浮起來測試一些非地參考的量.但是并不推薦這樣做.
謝謝jurda,解決了我在測試中的很多疑問呀,以后還請多多指教!
0
回復
補充一下,

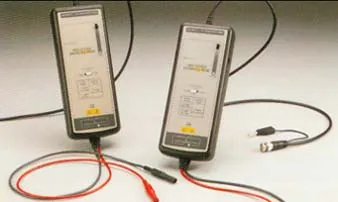

差分探頭的主要優點是:
帶寬、保真度和可用性
共模抑制
測量的可重復性
我司就有銷售
吳學宏:18915508138
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3061901237433908.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3061901237433932.jpg');}" onmousewheel="return imgzoom(this);">
差分探頭的主要優點是:
帶寬、保真度和可用性
共模抑制
測量的可重復性
我司就有銷售
吳學宏:18915508138
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3061901237433908.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3061901237433932.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jurda
普通探頭的地線和示波器的地線是連接一起的.如果示波器不具有隔離通道功能的話.那么示波器的所有通道的地也都是連接在一起的.同時這個地也通過電源插頭連接到了市電的地線.那么如果你想用示波器測試兩個,或者多個不共地的信號的話,這種探頭就明顯不可以用的,因?yàn)槟銜驯粶y點的“地”都連到一起短路了.差分探頭就可以在這種情況下使用,因?yàn)樗麄兊牡嘏c示波器的地,與其他通道的地,是隔離的.另外,有些人會把示波器的地線去掉,也就是把三聯插頭的地線斷掉.這樣可以懸浮起來測試一些非地參考的量.但是并不推薦這樣做.
來晚了 很詳細 感謝前輩
0
回復
