請教一三極管

有誰能告訴我三極管C030AE是何種管,謝謝!
全部回復(23)
正序查看
倒序查看
2006-01-18 11:13
去www.alldatasheet.net上搜搜,不行就只有靠google了
0
回復
fanhanhao
LV.4
3
2006-01-18 14:18
@云逸天涯
去www.alldatasheet.net上搜搜,不行就只有靠google了
不行啊,找遍了,很奇怪,此管子封裝為TO92,用萬用表測試時和NPN極管一樣,只是C-E之間阻值較小,只有15K左右(正反向測).
0
回復
2006-01-18 14:49
@fanhanhao
不行啊,找遍了,很奇怪,此管子封裝為TO92,用萬用表測試時和NPN極管一樣,只是C-E之間阻值較小,只有15K左右(正反向測).
測測hfe,然后找個替代試試吧
0
回復
fanhanhao
LV.4
5
2006-01-18 14:55
@云逸天涯
測測hfe,然后找個替代試試吧
我想找個替代的,但就是不知道它是什么管,我做了開關測試,不管是從C極還是E極輸入,B極上正電后都能通.按它的結構分析就好象是兩個NPN的B和B,C和E,E和C相聯,但按此法接上去,B不用上電都可能通.真頭痛.
0
回復
u-571
LV.7
6
2006-01-18 15:17
@fanhanhao
我想找個替代的,但就是不知道它是什么管,我做了開關測試,不管是從C極還是E極輸入,B極上正電后都能通.按它的結構分析就好象是兩個NPN的B和B,C和E,E和C相聯,但按此法接上去,B不用上電都可能通.真頭痛.
從外圍電路推測一下吧.
0
回復
fanhanhao
LV.4
7
2006-01-18 19:21
@u-571
從外圍電路推測一下吧.
0
回復
njyd
LV.8
8
2006-01-18 21:54
@fanhanhao
我想找個替代的,但就是不知道它是什么管,我做了開關測試,不管是從C極還是E極輸入,B極上正電后都能通.按它的結構分析就好象是兩個NPN的B和B,C和E,E和C相聯,但按此法接上去,B不用上電都可能通.真頭痛.
  三極管EC反接本來就是能通的,只是放大倍數小.
0
回復
LV.1
9
2006-01-19 01:33
@fanhanhao
我想找個替代的,但就是不知道它是什么管,我做了開關測試,不管是從C極還是E極輸入,B極上正電后都能通.按它的結構分析就好象是兩個NPN的B和B,C和E,E和C相聯,但按此法接上去,B不用上電都可能通.真頭痛.
兄弟,做視頻的吧,那管子因該是一個高頻的NPN管子,你的設備里面應該有RGB信號的器件吧 嘿嘿
0
回復
2006-01-19 09:48
@
兄弟,做視頻的吧,那管子因該是一個高頻的NPN管子,你的設備里面應該有RGB信號的器件吧嘿嘿
高手出現啦,我要好好學習~
0
回復
fanhanhao
LV.4
11
2006-01-19 10:34
@njyd
  三極管EC反接本來就是能通的,只是放大倍數小.
不可以吧,B極同樣的條件
0
回復
fanhanhao
LV.4
12
2006-01-19 10:38
@
兄弟,做視頻的吧,那管子因該是一個高頻的NPN管子,你的設備里面應該有RGB信號的器件吧嘿嘿
不是高頻的,是脈沖點火器用的,它和普通的NPN相似,但C-E間有15K左右的阻值.象是帶阻泥管子,但組合起來卻不行.
0
回復
u-571
LV.7
13
2006-01-19 10:51
@fanhanhao
不是高頻的,是脈沖點火器用的,它和普通的NPN相似,但C-E間有15K左右的阻值.象是帶阻泥管子,但組合起來卻不行.
像是個結型場效應管,源極漏極間有電阻存在,可互換.
0
回復
LV.1
14
2006-01-19 11:23
@fanhanhao
不是高頻的,是脈沖點火器用的,它和普通的NPN相似,但C-E間有15K左右的阻值.象是帶阻泥管子,但組合起來卻不行.
有沒有加電試一下啊
0
回復
劍心
LV.8
15
2006-01-19 11:44
@fanhanhao
不是高頻的,是脈沖點火器用的,它和普通的NPN相似,但C-E間有15K左右的阻值.象是帶阻泥管子,但組合起來卻不行.
看電路圖
0
回復
fanhanhao
LV.4
16
2006-01-19 12:03
@劍心
看電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137643376.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
fanhanhao
LV.4
17
2006-01-19 12:05
@fanhanhao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1137643376.jpg');}"onmousewheel="returnimgzoom(this);">

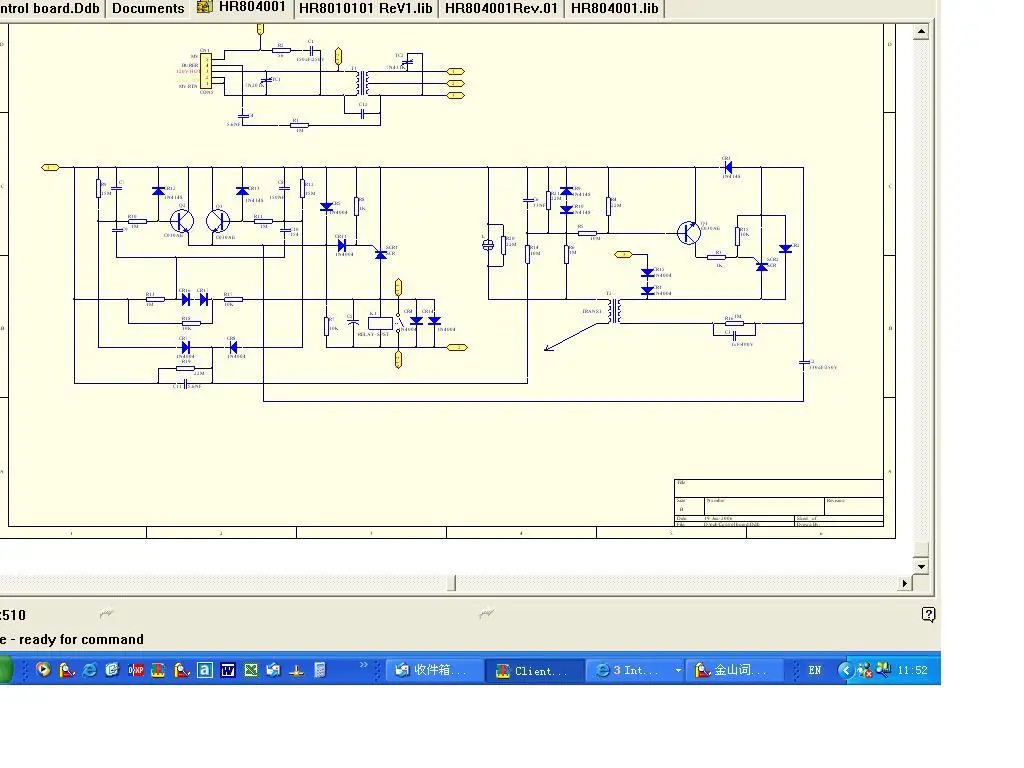

圖中的三個三極管,都是C030AE, 上面好象有個LOGO STJ 的字樣,
0
回復
fanhanhao
LV.4
18
2006-01-19 12:08
@
有沒有加電試一下啊
測試過了,B腳負電壓時不通,當B電壓上升到0.2V左右時,通.通后C-E電壓為0V. 不通時0.3V左右. 會不會是觸發三極管.
0
回復
fanhanhao
LV.4
19
2006-01-19 16:17
@u-571
像是個結型場效應管,源極漏極間有電阻存在,可互換.
有可能,您能給我提供一個TO92的型號嗎?謝謝
0
回復
u-571
LV.7
20
2006-01-19 16:31
@fanhanhao
有可能,您能給我提供一個TO92的型號嗎?謝謝
常見的有K30,K117等.
不過你的在路測試結果看來很奇怪,我沒用過單結晶體管,它的兩個基極間也有電阻,跟發射極(相當于NPN管的基極)存在PN結,用萬用表量的話也跟你的結果相近.
0
回復
njyd
LV.8
21
2006-01-19 21:56
@fanhanhao
不可以吧,B極同樣的條件
  可以的,不信你反過來測一下.
  一般來說,現在的管子放大倍數100左右,反過來用大約在10以下.
  反用也有好處,就是截止時CE間漏電流小.
  七十年代硅管較少時,因鍺管漏電流大,當時就有將鍺管反接用在開關電路中,放大電路沒見過此用法.
  從原理上也可理解,三極管實際上就是兩個反接的PN結,只是在工藝處理上有所不同.
0
回復
u-571
LV.7
22
2006-01-19 22:42
@fanhanhao
測試過了,B腳負電壓時不通,當B電壓上升到0.2V左右時,通.通后C-E電壓為0V.不通時0.3V左右.會不會是觸發三極管.
如果真是結型場效應管,柵極要反偏的.
0
回復
fanhanhao
LV.4
23
2006-01-20 10:45
@u-571
常見的有K30,K117等.不過你的在路測試結果看來很奇怪,我沒用過單結晶體管,它的兩個基極間也有電阻,跟發射極(相當于NPN管的基極)存在PN結,用萬用表量的話也跟你的結果相近.
有點不像場效應管,我測試過B極小于0.4V時不通,高于0.4V時C-E通,我不明的是C-E間不通時的電壓0.3V左右.通時卻差不多0V.通常三極管或場管的C-E壓降都高于0.5V.不知我的說法是否正確?
0
回復
njyd
LV.8
24
2006-01-20 21:06
@fanhanhao
有點不像場效應管,我測試過B極小于0.4V時不通,高于0.4V時C-E通,我不明的是C-E間不通時的電壓0.3V左右.通時卻差不多0V.通常三極管或場管的C-E壓降都高于0.5V.不知我的說法是否正確?
  你這樣測三極管好象不行.
  三極管要用B極電流來測試.ce電壓還要看后級是否影響.
0
