我用兩個IR2111搭了個全橋單相逆變電路，能輸出正弦波，但是失真很大？

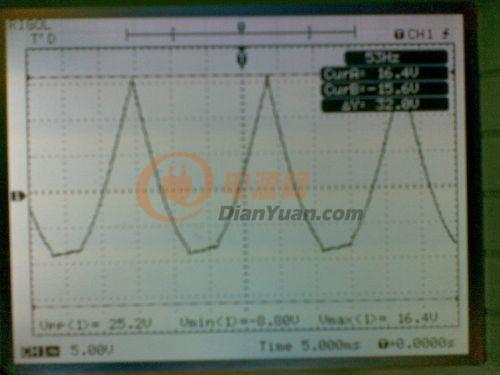

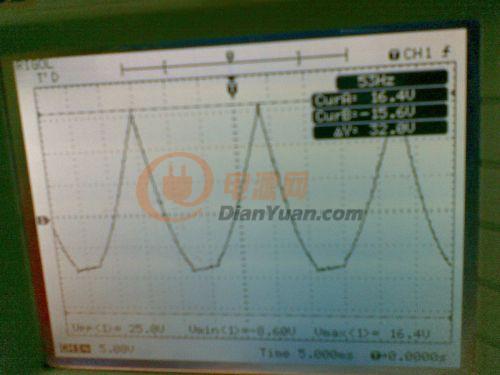

上面是失真圖像。不知道有沒有人可以解決這個？

全部回復(13)
正序查看
倒序查看
川野
LV.7
2
2011-05-05 12:25

這個是三角波哎。

0
回復
rayolhw
LV.1
3
2011-05-05 13:14
我們兩個做的東西好像一樣 ，我也要做單相逆變 我用的IR2110  可以加QQ討論一下不？我QQ799764686
0
回復
LV.1
4
2011-05-05 13:18
把后級電路和驅動帖出來
0
回復
2011-05-05 16:22

像饅頭波多一些

0
回復
2011-05-05 19:06
@宛東驕子
像饅頭波多一些
學習
0
回復
942469560
LV.2
7
2011-05-08 16:48
@
把后級電路和驅動帖出來
驅動電路圖：由于我們用的是3.3V的單片機，實際上直接驅動IR2111不行。所以添加了三極管進行反相電流增加。其他的就是和芯片手冊上面的是基本上一樣的。
0
回復
942469560
LV.2
8
2011-05-08 17:25
問題解決了，驅動程序有問題。
0
回復
氫氣球
LV.6
9
2011-10-13 10:54
@942469560
問題解決了，驅動程序有問題。
0
回復
ldl98437
LV.4
10
2011-11-09 12:47
@氫氣球
[圖片]

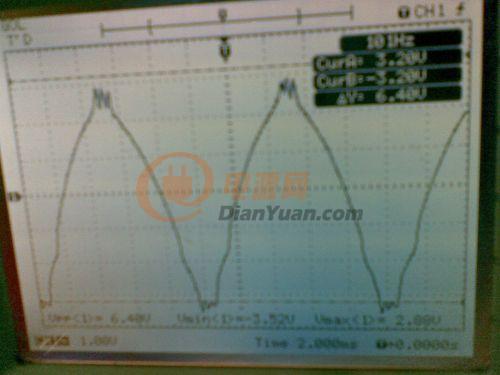

樓主，你的功率多大，我也用IR2111，但是超過500W逆變波形就出現尖刺，驅動電壓12V，驅動電阻47R，MOS管是IR740,請指導下謝謝，你的QQ多少啊，我的是48185847

0
回復
2012-02-13 00:02
@ldl98437
樓主，你的功率多大，我也用IR2111，但是超過500W逆變波形就出現尖刺，驅動電壓12V，驅動電阻47R，MOS管是IR740,請指導下謝謝，你的QQ多少啊，我的是48185847
47R太大了 用4.7R看看 2110驅動很強的
0
回復
plc_avr
LV.6
12
2012-02-13 07:55
@942469560
驅動電路圖：由于我們用的是3.3V的單片機，實際上直接驅動IR2111不行。所以添加了三極管進行反相電流增加。其他的就是和芯片手冊上面的是基本上一樣的。
2111沒用過，2110可以3.3Ｖ驅動啊。
0
回復
ldl98437
LV.4
13
2012-03-27 16:05
@世紀逆變
47R太大了用4.7R看看2110驅動很強的
2110太貴了，而且要外加死區電路，元件太多，小功率就有點浪費了，2111和2103就不需要，單片機出來后直接接上就可以，電路很簡單，而且很便宜，目前實驗的結果500W以下2111湊和可以用，200W以下2103可以用，但驅動電阻不能小于30R，我得到的結果就這樣，謝謝大家指點
0
回復
何少
LV.2
14
2017-07-22 15:52
可以把逆變的資料給我分享嗎？3184618422@qq.com，我現在真的很需要的，謝謝
