BUCK驅動討論：IR2118驅動能否加到MOSFET管子上

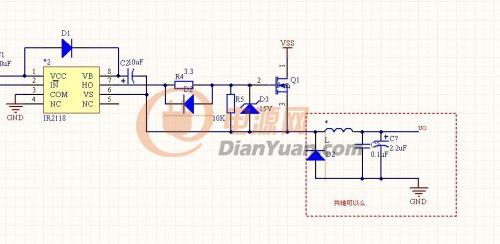

大家看一下這個電路，要求驅動和輸出共地，IR2118驅動能否加到MOSFET管子上?。。。。。。。。。。?



全部回復(12)
正序查看
倒序查看
LV.1
2
2011-05-02 22:04

你找個不能直接家喲



要整個自舉電容

0
回復
2011-05-03 00:18
這樣會把你的IC干掉吧
0
回復
2011-05-03 09:01
@javike
這樣會把你的IC干掉吧

應該沒有問題啊。。。典型的自舉電路驅動。。

0
回復
biaogreat
LV.1
5
2011-05-03 10:30
@on_the_way_li
應該沒有問題啊。。。典型的自舉電路驅動。。

0
回復
biaogreat
LV.1
6
2011-05-03 10:31
@biaogreat
[圖片]
看起來IR2118好像內帶自舉電路?。。?！大家看看是不是
0
回復
2011-05-03 11:54
@biaogreat
看起來IR2118好像內帶自舉電路?。。。〈蠹铱纯词遣皇?/span>

你仔細看DETASHEET



高低邊都可以。。。

0
回復
2011-05-03 11:55
@biaogreat
看起來IR2118好像內帶自舉電路?。。。〈蠹铱纯词遣皇?/span>
你外面需要加電容來自舉。。
0
回復
2011-05-03 12:11
可以的，你利用高端驅動即可，這樣你的驅動電路的地就可以和輸出共地了，其實你上面的原理圖高端輸入已經是自舉了，所以你現在可以共地
0
回復
凌峰1979
LV.7
10
2011-05-03 12:25

ir2118的典型應用？

0
回復
jacky_zh
LV.4
11
2011-05-03 13:26
電路本深沒問題，只要VB電平不超過IR2118的耐壓即可。
0
回復
biaogreat
LV.1
12
2011-05-03 13:48
@jacky_zh
電路本深沒問題，只要VB電平不超過IR2118的耐壓即可。
謝謝各位?。。。。。。。。?！
0
回復
jnchenglei
LV.1
13
2012-07-06 09:23

請問你用IR2118做BUCK驅動嗎？

這個電路就是典型應用，buck空載時你有沒有試過呢，空載時還能有驅動信號輸出嗎？
