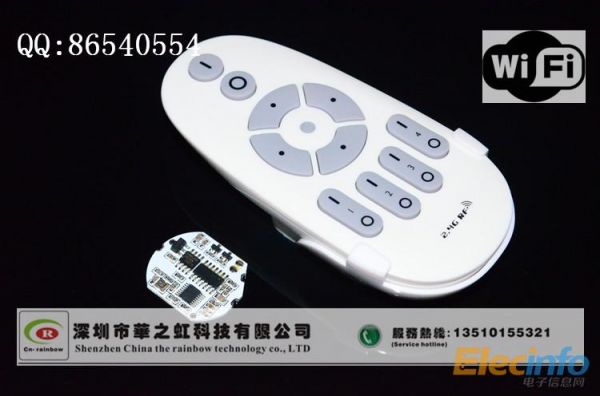

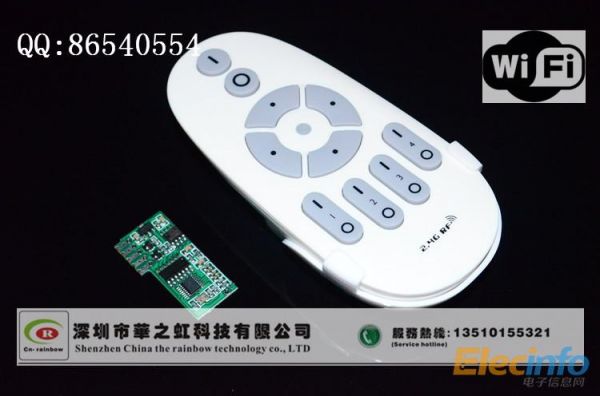

ASK無線遙控調光模塊
特性:
1、 接收靈敏度可達-110dBm
2、 工作電壓:DC 3.0V-5.0V
3、 工作電流:小于8mA
4、 工作頻率:315MHZ 433.92MHZ
5、 最多可達6路出,其3路可設置為PWM輸出
6、 可以按照客戶需求訂做成為HCS301滾動碼,EV1527學習碼,PT2262固定碼的解碼接收模塊
7、 可以學習10個遙控器
8、 針對LED的發光特性優化PWM調光
9、 工作溫度:-20------+85度
應用:
1、 照明LED遙控調光
2、 彩色LED遙控調光
3、 水底燈遙控
4、 球泡燈遙控
5、 汽車門鎖遙控
6、 遙控卷閘門
7、 遙控窗簾
8、 燈具遙控
引腳說明:
引腳 |
名稱 |
功能 |
1 |
ANT |
天線(315MHZ接23CM導線,433MHZ接17CM導線) |
2 |
GND |
電源負極 |
3 |
D5 |
數據輸入或輸出 |
4 |
D4 |
數據輸入或輸出 |
5 |
D3 |
數據輸入或輸出 |
6 |
D2 |
PWM3或數據輸出 |
7 |
D1 |
PWM2或數據輸出 |
8 |
D0 |
PWM1或數據輸出 |
9 |
VCC |
電源正極 |
10 |
GND |
電源負極 |
登記遙控器的方法:
用起子/鑷子短路圖中的跳針1秒,指示燈亮,接收模進入登記模式,此時按下遙控器的任一鍵,指示燈隨著按鍵閃爍表示登記成功,登記下一個遙控器重復上述步驟即可,共可登記10個遙控器,當?shù)怯洺^10個時,又重新回到第一個登記位置,以此類推。
刪除遙控器的方法:用起子/鑷子短路圖中的跳針10秒指示燈熄滅,清除所有遙控器記錄。
