您有規格書么?

有什么要求

我也需要的這樣大功率的電子變壓器.誰有好的方案啊?

可以用IR IC 做,或是用相類比的IC做,最好不要用自激做,否則爆機沒有商量.

請問IR2161能不能做到350W啊?
知道的兄弟給小弟指點!!
謝謝!!

您有具體要求么?比如輸出電壓等

具體要求是:12V輸出.要用EE或EI做輸出變壓器.用IR2111和2153做驅動,那個過載保護和短路保護怎么搞?我是新手上路,自己摸不著頭腦了對這個.
輸出也是350W左右.要求是300W,但我想做350W.目前我做的這個線路管耗大,易發熱.請問是什么原因引起的.先謝了!

請問你的變壓器是用在什么場合下的,我們的大功率電子變壓器現在主要
做300W,你的400W可以定做.
各種保護完善,如果不介意采用風冷,我們可以做到500W乃至更高.

請記住我的名字RODMAN.

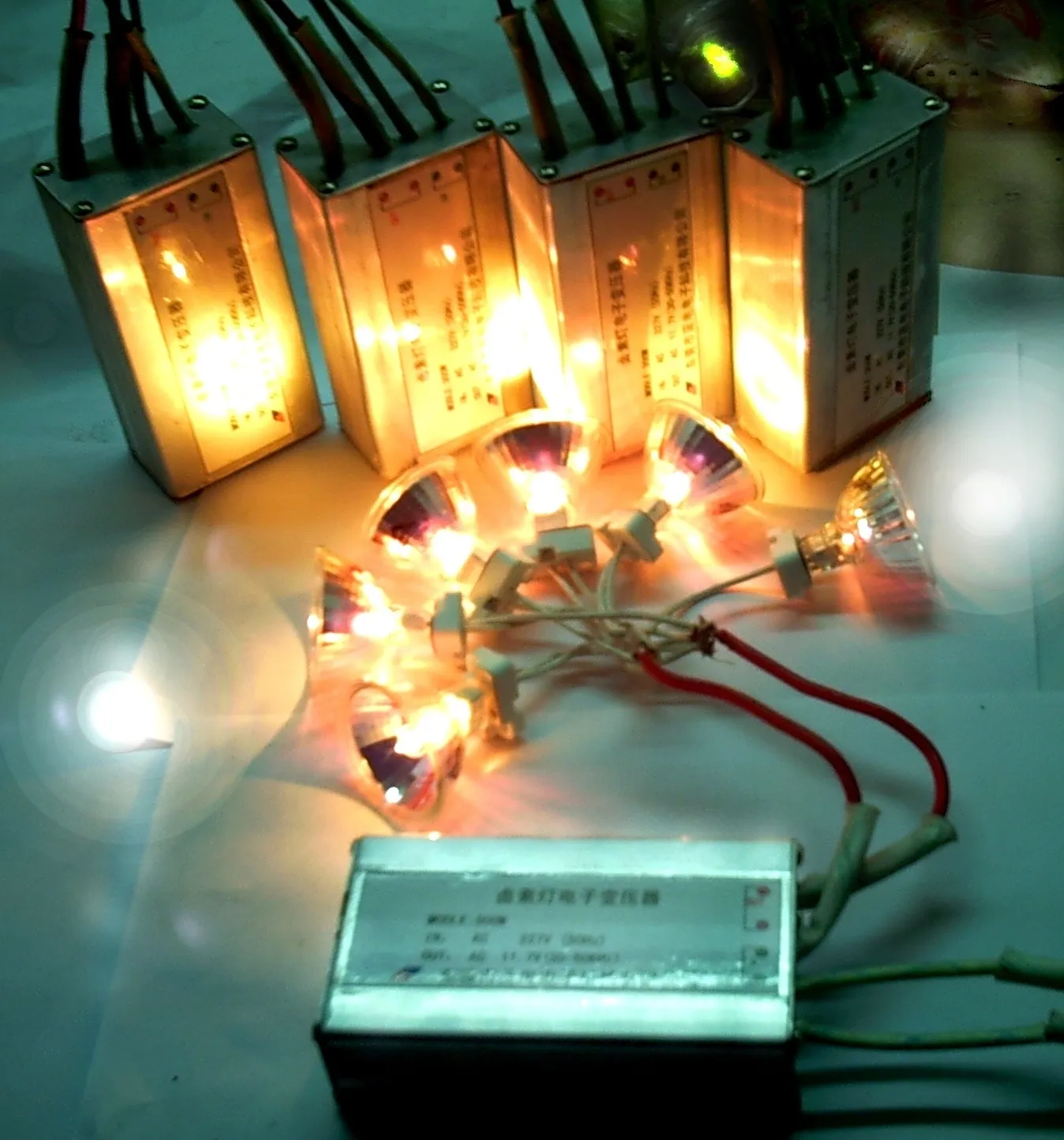

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1146808518.jpg');}" onmousewheel="return imgzoom(this);">

用在戶外.當作一個交流的12V電源使用,一般負載是白熾燈泡.
不過以后的負載可以是一些低壓的感性負載.你有什么好的建議或意見么?

輸出是高頻的,帶電感類負載可能不行.最好是阻性負載.
好的電路,就是做一千瓦也不成問題.
你具體要做多大的?

朋友:我(ALEN)也是做電子變壓器的.目前我做的300W電子變壓器性能不太穩定,管子的溫度偏差較大,對三極管的參數篩選較嚴格,也不利于批量生產!可否將你的原理圖發過來參考一下,謝謝!E-mail:sin610@21cn.com

現在我做的各種保護都很完美,只是有一個問題,就是管子的溫度有點高.這個300W電子變壓器有個體積的要求.這個體積相對來說比較小,所以不能用風冷,只能靠外殼散熱.不能倒樹脂.而且是外外使用.
這個溫度我調了好久都沒能把它降下來.想想,25A的電流輸出,不計其它就計那個線發出的熱量都有五六十度了.這些熱全部困在一個長方體的外殼內無法散出去.我想這應該就是這個溫度降不下來的原因之一.另一個可能是管子的損耗大了點.現在我用的是IR有640.全橋,用IR的全橋IC驅動.有誰可以提出更好的解決溫度高建議的意見么???

能不能用半橋自激分立元件做300W,現在我也正在做,而且還是120V INPUT的.

這些東西呀,我現在做的是1000W的,用25個50W的做負載沒問題,下次要做到3000W,現在沒時間搞這個

你有什么好的線路么???要是用分立的,可能要用環牛輸出.要是用EI或EE的話,我想體積應該挺大的.

可以的

IR2153都可以了,何必用價格更高的2161呢,當然,如果你要一些軟啟動之類的特殊功能那就沒得說;我現在在用2153,用此類IC要特別注意IC的電源,要不然MOS管的溫升難以解決.

請問這位兄弟,你認為為類IC的電源有什么特別的要求嗎?到是很想聽聽.

IC電源無特殊要求,問題是如果在MOS管的半橋中點取電MOS管損耗就是大(150W以上的電路),你可以試試.

大功率的僅整流橋溫升就很高了,由于成本限制就更不好搞.
我做的500W電子變壓器都屬于高檔品,成本較寬.
