請教:高頻紋波如何減小?

開關電源輸出的直流電壓帶很多的毛刺,峰值大約為200MV,請教各位高手,怎樣才能把毛刺減小為50MV以下,謝謝!
全部回復(58)
正序查看
倒序查看
好日子
LV.8
2
2006-01-05 17:49
在現有的PCB電源板基礎上(可能和你的PCB layout有關),更改建議如下:
1. 加大原副邊的Y CAP (當然要客戶的安規要求)
2. 變壓器內部加屏蔽
3. 輸出整流管加RC吸收
4. 你是測試的?是在示波器探頭端加了104電容測試的嗎?
0
回復
sangs
LV.1
3
2006-01-05 20:45
@好日子
在現有的PCB電源板基礎上(可能和你的PCBlayout有關),更改建議如下:1.加大原副邊的YCAP(當然要客戶的安規要求)2.變壓器內部加屏蔽3.輸出整流管加RC吸收4.你是測試的?是在示波器探頭端加了104電容測試的嗎?
關注下文.
0
回復
www197810
LV.4
4
2006-01-05 21:16
@sangs
關注下文.
我是一位開關電源愛好者,測試開關源紋波電壓,要在示波器探頭端加了104電容測試的嗎? 直接探測可以嗎?小弟先頂謝!
0
回復
www197810
LV.4
5
2006-01-05 21:19
@www197810
我是一位開關電源愛好者,測試開關源紋波電壓,要在示波器探頭端加了104電容測試的嗎?直接探測可以嗎?小弟先頂謝!
加大原副邊的Y CAP ,我想咨詢一般要多大呢?
0
回復
LV.1
6
2006-01-05 22:30
400V 4700P Y電容 接到 示波器探頭上測試  一個行加兩個
0
回復
www197810
LV.4
7
2006-01-05 22:37
@
400V4700PY電容接到示波器探頭上測試  一個行加兩個
是串到探頭的正極嗎?先謝了
0
回復
www197810
LV.4
8
2006-01-05 22:40
@www197810
是串到探頭的正極嗎?先謝了
還并聯在探頭的兩端呢?盼回......
0
回復
LV.1
9
2006-01-05 22:52
@www197810
還并聯在探頭的兩端呢?盼回......
是并聯的 我做的海軍數據鏈905B上的電源的問題就這樣解決的 原來紋波是120 被我搞到50了
0
回復
www197810
LV.4
10
2006-01-06 08:16
@
是并聯的我做的海軍數據鏈905B上的電源的問題就這樣解決的原來紋波是120被我搞到50了
謝謝前輩指點,小弟頂了
0
回復
zlb9647
LV.4
11
2006-01-06 08:50
@好日子
在現有的PCB電源板基礎上(可能和你的PCBlayout有關),更改建議如下:1.加大原副邊的YCAP(當然要客戶的安規要求)2.變壓器內部加屏蔽3.輸出整流管加RC吸收4.你是測試的?是在示波器探頭端加了104電容測試的嗎?
謝謝 好日子 GG 的回復!您所述四條建議其中前兩條我無法再更改,應為電源已經成型,我現在要做的是將開關電源輸出的直流電壓信號經過外部的去毛刺方法將其減小,您所說的“輸出整流管加RC吸收,不知我可不可以加在開關電源之外,也就是輸出再加上RC吸收回路.另外我在用示波器測試紋波時并聯了一個2uF的電容,是不是必須要加104的電容,原因又是什么呢?
0
回復
hesan38
LV.4
12
2006-01-06 08:57
@
是并聯的我做的海軍數據鏈905B上的電源的問題就這樣解決的原來紋波是120被我搞到50了
有一點點不明白,在示波器上并一個電容,對于實際的電源并沒有改善啊?難道是因?yàn)槭静ㄆ鞅旧淼脑蛩砸与娙輪?還請指教,先謝謝了!
0
回復
xfypower
LV.4
13
2006-01-06 08:58
@www197810
謝謝前輩指點,小弟頂了
功率多大呢?紋波可以控制,但峰值沒法改變,它跟電路的設計和元件有關
除非更改電路啦.
0
回復
LV.1
14
2006-01-06 09:24
@hesan38
有一點點不明白,在示波器上并一個電容,對于實際的電源并沒有改善啊?難道是因?yàn)槭静ㄆ鞅旧淼脑蛩砸与娙輪?還請指教,先謝謝了!
把電容直接焊接到輸出端子上面,然后把示波器的地線去掉 用探頭直接測,首先把地線干擾去掉,最重要的一點是看紋波噪聲的頻率,如果是工作頻率附近的 ,就要從你的電路上做改進了
0
回復
www197810
LV.4
15
2006-01-06 09:42
@
把電容直接焊接到輸出端子上面,然后把示波器的地線去掉用探頭直接測,首先把地線干擾去掉,最重要的一點是看紋波噪聲的頻率,如果是工作頻率附近的,就要從你的電路上做改進了
我還是有點不明白,電容是直接焊到示波器的輸入端嗎?在探測時,不要接示波器的地線嗎?先謝了!
0
回復
www197810
LV.4
16
2006-01-06 09:42
@www197810
我還是有點不明白,電容是直接焊到示波器的輸入端嗎?在探測時,不要接示波器的地線嗎?先謝了!
如在電路上改進,怎樣改呢?
0
回復
LV.1
17
2006-01-06 09:51
@www197810
我還是有點不明白,電容是直接焊到示波器的輸入端嗎?在探測時,不要接示波器的地線嗎?先謝了!
把地線拔掉后,探頭上和地線連接的地方就是地了  然后最頭上是相對的正  然后用那兩個點放到電容的兩個腿上測試就OK了 千萬要冷靜,我們測試紋波 都那么樣測試的 因?yàn)榈鼐€上會有很大的干擾的 QQ:570572820
0
回復
www197810
LV.4
18
2006-01-06 10:02
@
把地線拔掉后,探頭上和地線連接的地方就是地了  然后最頭上是相對的正  然后用那兩個點放到電容的兩個腿上測試就OK了千萬要冷靜,我們測試紋波都那么樣測試的因?yàn)榈鼐€上會有很大的干擾的QQ:570572820
謝謝兄弟,回頭我加你QQ,向你學習!
0
回復
www197810
LV.4
19
2006-01-06 10:03
@www197810
謝謝兄弟,回頭我加你QQ,向你學習!
如果用毫伏表怎么測,請指點!
0
回復
zlb9647
LV.4
20
2006-01-06 10:26
@xfypower
功率多大呢?紋波可以控制,但峰值沒法改變,它跟電路的設計和元件有關除非更改電路啦.
我的電源功率不大,輸出四組:5V6A,15V2A,-15V2A,24V2A,我就是想把大的尖峰去掉,就沒有什么辦法了嗎
0
回復
zlb9647
LV.4
21
2006-01-06 10:31
@
把地線拔掉后,探頭上和地線連接的地方就是地了  然后最頭上是相對的正  然后用那兩個點放到電容的兩個腿上測試就OK了千萬要冷靜,我們測試紋波都那么樣測試的因?yàn)榈鼐€上會有很大的干擾的QQ:570572820
那您的意思是這樣測試的結果才是真正的紋波嗎?
0
回復
www197810
LV.4
22
2006-01-06 10:38
@zlb9647
那您的意思是這樣測試的結果才是真正的紋波嗎?
這位兄弟,我是一位新手,不是很明白,請您指占
0
回復
LV.1
23
2006-01-06 11:03
@zlb9647
那您的意思是這樣測試的結果才是真正的紋波嗎?
這樣測試 可以避免地線的干擾 ,如果用地線夾子測試,那不是真正的紋波 ,我這才是紋波的正確測試方法
0
回復
zlb9647
LV.4
24
2006-01-06 11:20
@
這樣測試可以避免地線的干擾,如果用地線夾子測試,那不是真正的紋波,我這才是紋波的正確測試方法
謝謝“軍品元器件”,我的理解是:將示波器的電源線中的地線去掉,然后用示波器的探頭直接測試紋波,原來的地線也就是探頭上的地-鱷魚夾接電源的負端,探頭的正端接電源的正,這樣測試出來的紋波為真正的紋波,去掉了來自地線的干擾信號,是這樣的嗎?
0
回復
LV.1
25
2006-01-06 11:27
@zlb9647
謝謝“軍品元器件”,我的理解是:將示波器的電源線中的地線去掉,然后用示波器的探頭直接測試紋波,原來的地線也就是探頭上的地-鱷魚夾接電源的負端,探頭的正端接電源的正,這樣測試出來的紋波為真正的紋波,去掉了來自地線的干擾信號,是這樣的嗎?
用示波器去測試紋波 不用管正負,只要你不要弄的 電源短路就OK 你也可以用示波器的地去接輸出電壓正端  用探頭去接電壓負斷,點是測試距離要求盡量斷,去掉地線夾子 是因?yàn)?那段線產生的寄生干擾太大,至于加的那電容,是消除外界干擾和方便用示波器探頭直接測試
0
回復
www197810
LV.4
26
2006-01-06 11:34
@
用示波器去測試紋波不用管正負,只要你不要弄的電源短路就OK你也可以用示波器的地去接輸出電壓正端  用探頭去接電壓負斷,點是測試距離要求盡量斷,去掉地線夾子是因?yàn)?那段線產生的寄生干擾太大,至于加的那電容,是消除外界干擾和方便用示波器探頭直接測試
謝了,我試一下,給這位“軍品元器件”兄弟加分!
0
回復
jundz
LV.8
27
2006-01-06 11:40
關注中
0
回復
LV.1
28
2006-01-06 11:41
@www197810
謝了,我試一下,給這位“軍品元器件”兄弟加分!
加分不加分不重要,那些都是我以前做軍用電源的時候 自己 惡調 總結的些經驗,希望可以幫到大家,現在偶做技術的機會不是那么多了 偶改行賣東西啦
0
回復
LV.1
29
2006-01-06 11:42
毛刺頻率是多少  ?
0
回復
www197810
LV.4
30
2006-01-06 11:50
@www197810
謝了,我試一下,給這位“軍品元器件”兄弟加分!

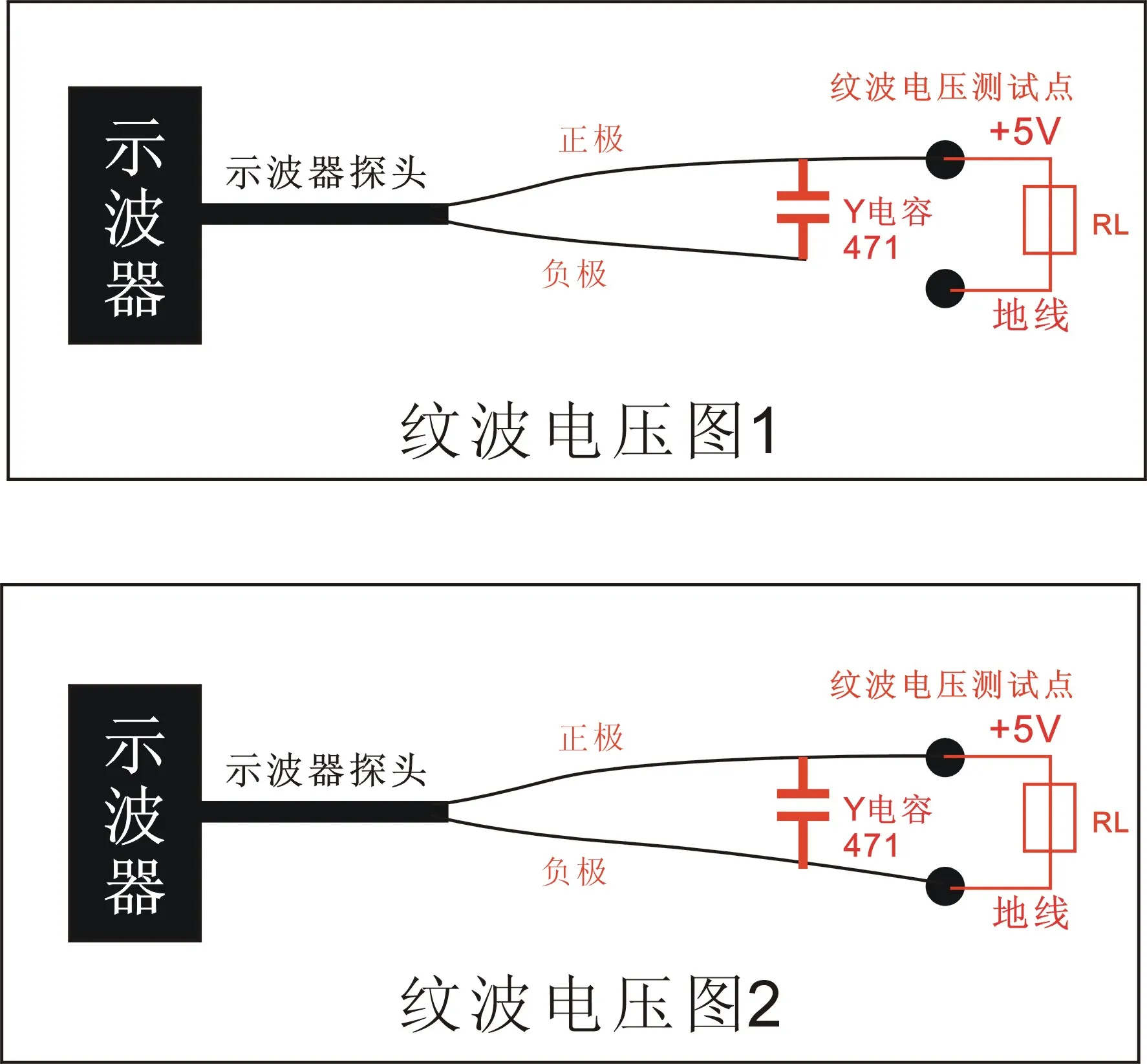

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136519408.jpg');}" onmousewheel="return imgzoom(this);">
軍品元器件兄弟,紋波電壓我這個兩個圖哪個圖為我理解對的,請指點,頂了
0
回復
www197810
LV.4
31
2006-01-06 11:53
@www197810
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136519408.jpg');}"onmousewheel="returnimgzoom(this);">軍品元器件兄弟,紋波電壓我這個兩個圖哪個圖為我理解對的,請指點,頂了
軍品元器件兄弟,小弟在此盼回復
0
回復
