我的變壓器成功了！

EE42加厚磁芯，初級1.0*5  3T+3T   次級0.47*2    80T，用下面的前級，后級沒做，沒敢?guī)Т鬅襞荩?0W的很亮，494的5腳102不起振怎么回事？上103起振，4個場管有些熱，變壓器不熱。

請大師們給指導一下，換103會影響頻率嗎？管子熱是不是與這有關系？怎樣改才能合格？

謝謝！



全部回復(36)
正序查看
倒序查看
2011-03-16 20:31
幫你消滅0回復！
0
回復
2011-03-16 21:16
頻率不對。做好應該不熱。我用電腦電源的驅動1對3205帶100W燈泡管子都不熱
0
回復
zzy5594
LV.4
4
2011-03-17 05:33
@tvro
頻率不對。做好應該不熱。我用電腦電源的驅動1對3205帶100W燈泡管子都不熱
怎么不能回復了？
0
回復
zzy5594
LV.4
5
2011-03-17 05:41
@tvro
頻率不對。做好應該不熱。我用電腦電源的驅動1對3205帶100W燈泡管子都不熱
請問怎樣調頻率?。磕莻€102換成103了，是這里的毛病嗎？一會換回去試試。
0
回復
2011-03-17 06:42
@zzy5594
請問怎樣調頻率??？那個102換成103了，是這里的毛病嗎？一會換回去試試。
換5腳6腳的電容電阻。電腦電源都是60多K的頻率
0
回復
hbzjcjw
LV.10
7
2011-03-17 08:15

樓主能解釋一下標題的意義嗎？



人在變壓器成功了

0
回復
zzy5594
LV.4
8
2011-03-17 09:11
@hbzjcjw
樓主能解釋一下標題的意義嗎？ 人在變壓器成功了[圖片]
一激動，打錯了
0
回復
2011-03-17 11:57
@zzy5594
一激動，打錯了
做成功了很激動
0
回復
zzy5594
LV.4
10
2011-03-17 17:58
@tvro
做成功了很激動

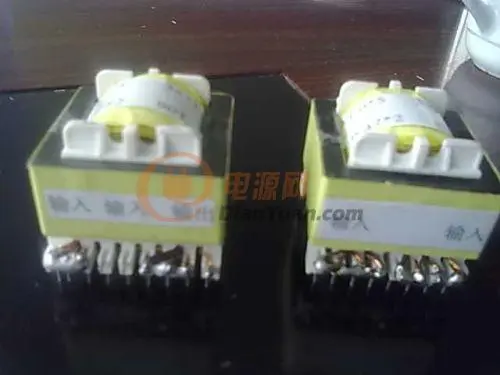

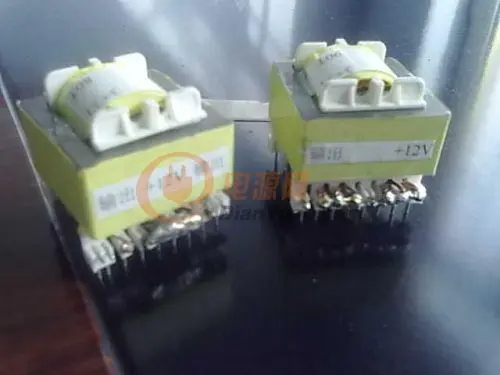

今天在單位有繞一個，看上一個窗口還有余量，初級有加了一根，變成1.0*6  3+3T，次級0.47*2    90T











0
回復
2011-03-17 18:44
@zzy5594
今天在單位有繞一個，看上一個窗口還有余量，初級有加了一根，變成1.0*6 3+3T，次級0.47*2   90T[圖片] [圖片] [圖片] [圖片]
上一個點燈圖
0
回復
莫顏888
LV.5
12
2011-03-17 21:24
@zzy5594
今天在單位有繞一個，看上一個窗口還有余量，初級有加了一根，變成1.0*6 3+3T，次級0.47*2   90T[圖片] [圖片] [圖片] [圖片]
手工不錯，
0
回復
zzy5594
LV.4
13
2011-03-17 21:45
@tvro
上一個點燈圖

兩只手拿著兩根線觸電瓶，不敢長時間通電，沒人拍照啊。。。。。

0
回復
zzy5594
LV.4
14
2011-03-17 21:47
@莫顏888
手工不錯，[圖片]

謝謝關注！現在正在找些阻容件，準備做后級了，用這個電路。

http://bbs.dianyuan.com/topic/531363

0
回復
zzy5594
LV.4
15
2011-03-18 04:35
@zzy5594
謝謝關注！現在正在找些阻容件，準備做后級了，用這個電路。http://bbs.dianyuan.com/topic/531363

有一位說：“KA7500 5腳103,6腳12K，輸出頻率是4.58KHZ，太低了，能出多少力？建議102+22K 輸出25KHZ”，請幫看看，這樣改可以嗎？

0
回復
2011-03-18 07:19
@zzy5594
有一位說：“KA75005腳103,6腳12K，輸出頻率是4.58KHZ，太低了，能出多少力？建議102+22K輸出25KHZ”，請幫看看，這樣改可以嗎？
用102+12K
0
回復
zzy5594
LV.4
17
2011-03-18 16:11
@tvro
用102+12K

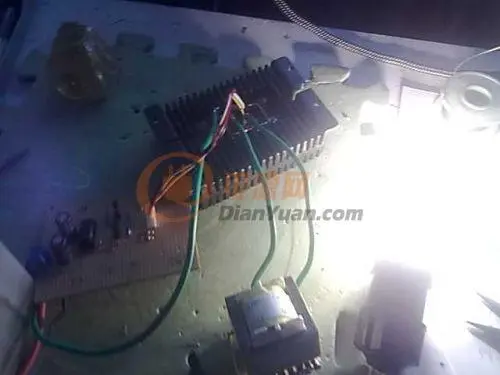

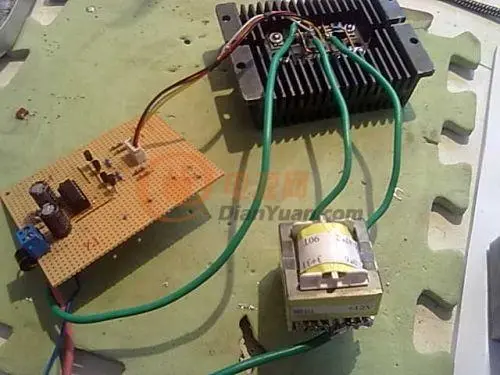

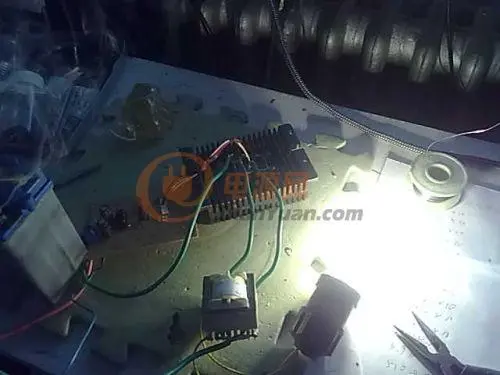

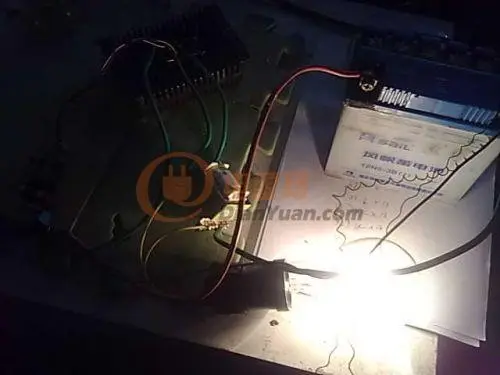

點燈圖來了！親們，又遇到麻煩了，這個電路用102就是不起振，不知怎么回事，剛才上102+20K，不起振不算，還燒了我3只320520K沒動，換上103就起振了，帶200w那是雪亮啊，兩個變壓器都好用。我的電瓶太小，代載電壓刷刷降啊7AH的。請各位老師幫我一把，解決目前我的世界難題。我需要前級輸出28KHZ.











0
回復
zzy5594
LV.4
18
2011-03-18 16:43
@zzy5594
點燈圖來了！親們，又遇到麻煩了，這個電路用102就是不起振，不知怎么回事，剛才上102+20K，不起振不算，還燒了我3只3205[圖片]20K沒動，換上103就起振了，帶200w那是雪亮啊，兩個變壓器都好用。我的電瓶太小，代載電壓刷刷降啊7AH的。請各位老師幫我一把，解決目前我的世界難題。我需要前級輸出28KHZ.[圖片] [圖片] [圖片] [圖片]
在網上找到個494頻率計算軟件，在103不變前提下，根據計算，6腳電阻用2.2K，頻率是25KHZ，試了一下，發現燈泡更亮了，而且變壓器不叫了，不知這樣行不行，可行，我就開工了，東北馬上開江了，清明節前后就可以投入運行了，急啊。。。。。。。
0
回復
2011-03-18 16:47
@zzy5594
在網上找到個494頻率計算軟件，在103不變前提下，根據計算，6腳電阻用2.2K，頻率是25KHZ，試了一下，發現燈泡更亮了，而且變壓器不叫了，不知這樣行不行，可行，我就開工了，東北馬上開江了，清明節前后就可以投入運行了，急啊。。。。。。。
當然可行。電源上都是60多K
0
回復
zzy5594
LV.4
20
2011-03-18 20:40
@tvro
當然可行。電源上都是60多K
我的EE42初級3+3  次級90T，帶200W燈泡，測輸出電壓近500V，這正常嗎？會不會損壞后級啊
0
回復
2011-03-18 20:45
@zzy5594
我的EE42初級3+3 次級90T，帶200W燈泡，測輸出電壓近500V，這正常嗎？會不會損壞后級啊
要整流后測直流電壓才行。交流不準確
0
回復
zzy5594
LV.4
22
2011-03-18 21:05
@tvro
要整流后測直流電壓才行。交流不準確

謝謝你一如既往的關注！來東北我請你喝酒。

根據匝數能不能估算出倍壓后的電壓呢？1225的硅沒事吧？

0
回復
2011-03-18 21:07
@zzy5594
[圖片]謝謝你一如既往的關注！來東北我請你喝酒。根據匝數能不能估算出倍壓后的電壓呢？1225的硅沒事吧？
不到800V。沒有問題
0
回復
2011-03-18 21:40
@tvro
不到800V。沒有問題
你也在礦石論壇？？
0
回復
zzy5594
LV.4
25
2011-03-18 22:19
@tvro
你也在礦石論壇？？

在那里很久了，在逆變是新兵，不過在哪都是學生，但職業是教師。愛玩。。。

0
回復
2011-03-19 06:49
@zzy5594
在那里很久了，在逆變是新兵，不過在哪都是學生，但職業是教師。愛玩。。。
都是去玩的
0
回復
zzy5594
LV.4
27
2011-03-19 18:08
@tvro
都是去玩的

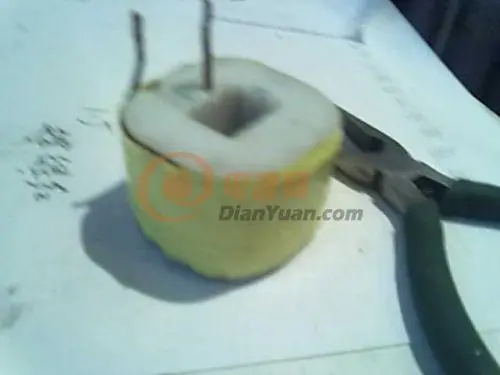

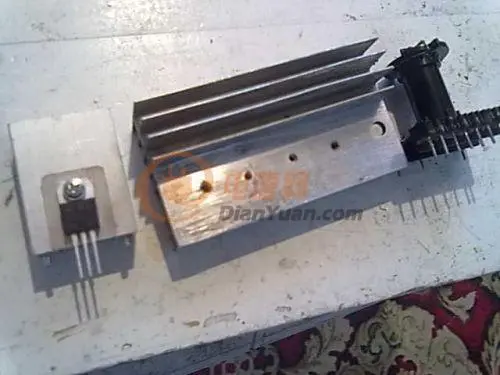

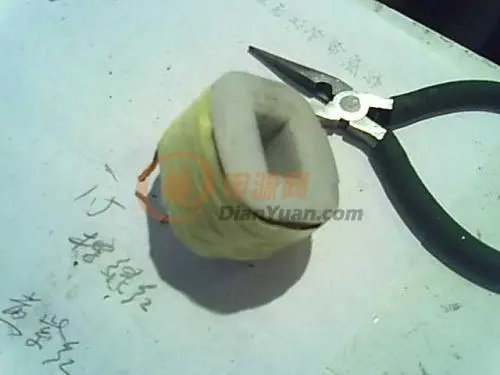

今天休班，喝了喜酒后弄了個散熱器，用電度表里的高壓線圈骨架繞了個關斷電感，線太粗了，1.7的，繞了85T，繞的太滿了，不知夠用不。











0
回復
zzy5594
LV.4
28
2011-03-19 18:50
@zzy5594
今天休班，喝了喜酒后弄了個散熱器，用電度表里的高壓線圈骨架繞了個關斷電感，線太粗了，1.7的，繞了85T，繞的太滿了，不知夠用不。[圖片] [圖片] [圖片] [圖片] [圖片]

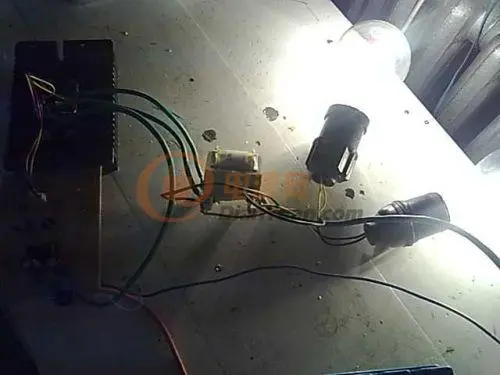

這是帶兩個200W的圖片，變壓器和管子都不熱。。。

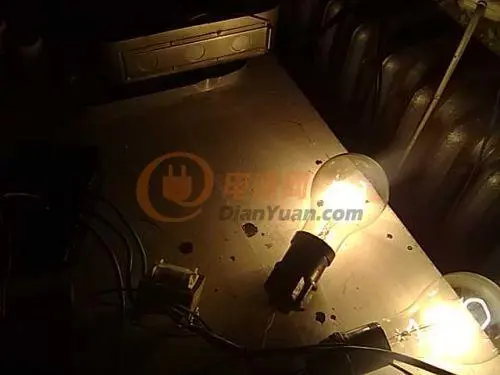

這個不亮的圖片是后拍的，我的電瓶太小了，摩托車電瓶，整兩下子就完蛋了。







0
回復
2011-03-19 18:52
@zzy5594
這是帶兩個200W的圖片，變壓器和管子都不熱。。。這個不亮的圖片是后拍的，我的電瓶太小了，摩托車電瓶，整兩下子就完蛋了。[圖片] [圖片] [圖片]
關斷電感我還沒做。我的電路就差這個了
0
回復
莫顏888
LV.5
30
2011-03-19 19:03
@zzy5594
這是帶兩個200W的圖片，變壓器和管子都不熱。。。這個不亮的圖片是后拍的，我的電瓶太小了，摩托車電瓶，整兩下子就完蛋了。[圖片] [圖片] [圖片]
你發的圖片太亂了，發一個圖點一下回車再發另一個圖，你編輯一下試試！
0
回復
zzy5594
LV.4
31
2011-03-19 19:44
@莫顏888
你發的圖片太亂了，發一個圖點一下回車再發另一個圖，你編輯一下試試！

謝謝！不懂，我試試。
