確認一下PFC電感有沒有飽和

如果只是重載有聲音,很可能是磁飽和.
其次再看看PFC的波形對不,這應該不是ML4800導致的,是你的參數沒調整好.

PFC電感是PQ3220,45T,400-600UH都試過的.而且我用純電阻做負載,PFC是不會叫的,只有輕微的絲絲聲,我估計含浸一下就不會有了.PFC的驅動波形也看不出有什么不對呀?不知道怎么回事,我已經搞了好幾天了,還是沒有搞好,上面逼的很緊呀?

不知道你其它參數及要求,沒法判斷.
看是否飽和只要抓一下電流波形就可以了.

怎樣根據電流波形來判斷是否飽和?

大家好,我是聯強國際做CMC的SALES,CMC是仙童的研發出來注冊的公司,很多產品跟仙童共享知識產權.ML4800跟CMC的CM6800是一樣的,而且CM6800是改進版,功能比ML4800還要好,請各位多關照!
Andy  張亞飛
********************************
聯強電子香港有限公司
Synnex Electronics HongKong Limited
Tel. 86-021-61209988 ext. 1944
fax 86-021-52160116
Mobile: 86-13764936684
Address:上海市長寧區天山西路1068號聯強科技園D棟9樓
Email:andyzhang@synnex.com.tw
MSN: synnexany@hotmail.com
Homepage: http://www.synnex.com.tw
********************************

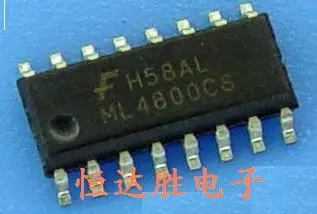

ML4800CS 仙童廠家 貼片16個腳的,我司有全新原裝現貨

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1233481217399488.jpg');}" onmousewheel="return imgzoom(this);">

有需要請電:0755-61329726 方先生

呵呵,想想當年問的這個問題真是可笑,電感飽和就是電感電流呈非線性變化,事隔多年,在此寫出來,希望對初學者有所幫助!當年的問題其實就是ML4800外圍元件的地線沒有接好所致,所以在此衷告所有初學者,尤其是自己在LAYOUT PCB時,一定要注意IC和外圍元件的接地!稍有不慎就可能產生干攏,甚至炸機!!
