你的電路原理圖是怎樣的？

分析問題的時候，是否考慮了變壓器漏感的影響？

原理圖就是最基本的半橋結構。不能再簡單的那種。

我一并貼上來。

變壓器同名端那里反正是反的，對的。兩個管子正好相位差180度

那請你看看驅動有沒有問題。

 左邊過來是經過整流濾波，過來就是2個電容分壓。R24不用管，是用來做電流采樣的。光耦隔離的。

功率管開關頻率在28KHZ。我做超聲波清洗機電源。

貌似整流后的大電解很小或者沒加。

超聲振子工作在容性區了，需要微調下頻率。

你的電路不是傳統的半橋電路。因為你的負載是感性負載。而且你的變壓器次級輸出是沒有整流的。

故而不能按照傳統的直流輸出的半橋電路來分析。

你的電路進入容性狀態，當然會出現那樣的電壓波形。你需要調高開關頻率，使之進入感性區。

另外，建議你同時觀察變壓器的電壓信號與電流信號，你就容易理解了。

沒加大電電解，但是用了1個3.3UF的CBB電容。我?guī)У膸讉€振子而已。功率100-300W之間吧。

嗯！頻率微調一下

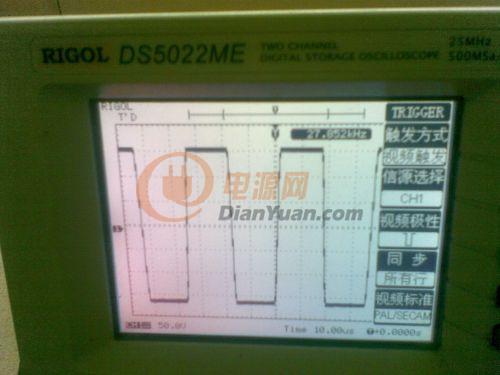

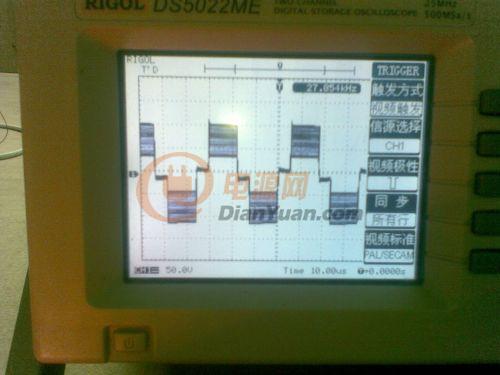

那我第二個波形，負載60W 白熾燈，波形對不對？

對。我的死區時間很大。

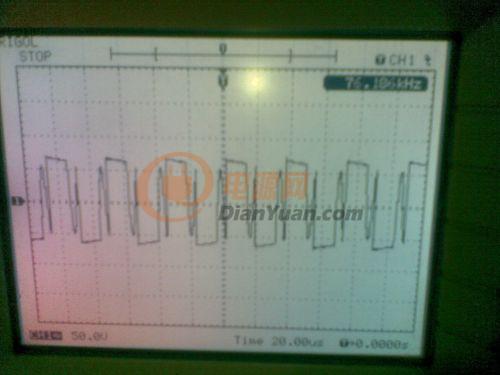

另外，我負載接電感和振子后，初級線圈電壓波形有尖刺，是不是有漏感引起的？

今天調了下頻率。果然好多了。但是那條裂縫還是存在的。只是不像之前明顯。

管子也不是很燙了。

你說頻率調高。而我卻是發現頻率調低要好些?，F(xiàn)在調到26.8KHZ左右。

貌似讓你微調下頻率??？沒說方向哈。

變壓器開點氣隙再試下。

我看的太快了。不過隨著水位不同，貌似調頻率也沒用。方波上的溝非常的嚴重。

我看人家設計的電路，R16,R17是并在次級上的，然后再穿R14,R15到MOS管。而且脈沖變壓器次級還分別并上了RC吸收電路。是不是因為負載是感性的，影響到功率變壓器上，從而造成功率管GS端電壓突升，造成短暫的誤導通？

你就偷懶吧！

從整片看；除了抄就是測試；很少經過大腦問個為啥。如此惜用；只能無語了。

呵呵問題解決了。電感問題。

朋友你好啊，你跟我前兩天遇到的問題差不多啊，我本想把半橋電路的漏感尖峰去掉點，可加了電感和電容后變諧振了，波形還真有點類似。

最后我也沒有能解決，但是發現把負載加的大點波形就好了，不知仁兄有何高見，說來聽聽也讓我長長見識。

從波形上看，和我一樣的問題么。誤導通了。至于為什么，我倒現在也不清楚。因為我不是電子專業的。呵呵。

另外問下你是做什么電源。

您好 麻煩幫我看一下吧，半橋，初級波形800w的波形，只要帶負載就有溝...

占空比一大一小，看有關次級諧振的資料吧
