請大家分析分析這是波形哪里出了問題？

 終于知道怎么上傳圖了，這個MOS管的漏極波形感覺不對，但是不知道是哪里出了問題，是不是我的鉗位電阻太大？
全部回復(29)
正序查看
倒序查看
hlp330
LV.9
2
2010-12-10 20:27
這是什么TOP結構，波形看起來怪怪的？
0
回復
bode
LV.9
3
2010-12-10 20:36
看起來像反激斷續模式，如果是，這種波形看起來很好的~
0
回復
hlp330
LV.9
4
2010-12-10 20:41
@bode
看起來像反激斷續模式，如果是，這種波形看起來很好的~
不可能是DCM模式，除非MOSFET沒有任何結電容。
0
回復
wp831222
LV.4
5
2010-12-10 20:42
@bode
看起來像反激斷續模式，如果是，這種波形看起來很好的~

一起回答了，是反激25W的電源，好像少了個變壓器級間電容的振蕩。。我將鉗位電阻減小了點，一會上個圖，有點差別，但上負載次級吸收電阻還是冒煙

0
回復
zero3210
LV.7
6
2010-12-10 20:46
@wp831222
一起回答了，是反激25W的電源，好像少了個變壓器級間電容的振蕩。。我將鉗位電阻減小了點，一會上個圖，有點差別，但上負載次級吸收電阻還是冒煙
上負載次級吸收電阻還是冒煙?  是不是吸收電阻額定功率小了？
0
回復
wp831222
LV.4
7
2010-12-10 20:47
@bode
看起來像反激斷續模式，如果是，這種波形看起來很好的~
 這個是減小鉗位電阻后的波形
0
回復
hlp330
LV.9
8
2010-12-10 20:50
@wp831222
[圖片] 這個是減小鉗位電阻后的波形
工作在QR模式吧？
0
回復
bode
LV.9
9
2010-12-10 21:02
@wp831222
[圖片] 這個是減小鉗位電阻后的波形
你是不是在MOS的DS間加了RC吸收？
0
回復
wp831222
LV.4
10
2010-12-10 21:17
@bode
你是不是在MOS的DS間加了RC吸收？

沒有呢，MOS管D級電壓有點大，120輸入，最大值有300V

0
回復
wp831222
LV.4
11
2010-12-10 21:18
@hlp330
工作在QR模式吧？
恕我無知，QR是什么模式？
0
回復
hlp330
LV.9
12
2010-12-10 21:19
@wp831222
沒有呢，MOS管D級電壓有點大，120輸入，最大值有300V

這個肯定是工作在QR模式了。就是準諧振模式，你的IC是？

你的次級吸收的參數是什么？怎么接的，最好上個圖

0
回復
bode
LV.9
13
2010-12-10 21:20
@wp831222
沒有呢，MOS管D級電壓有點大，120輸入，最大值有300V
你這個是準諧振還是pwm的DCM?
0
回復
wp831222
LV.4
14
2010-12-10 21:21
@wp831222
沒有呢，MOS管D級電壓有點大，120輸入，最大值有300V
**此帖已被管理員刪除**
0
回復
hlp330
LV.9
15
2010-12-10 21:23
@wp831222
**此帖已被管理員刪除**

深圳石巖，長城？

0
回復
2010-12-10 21:40
@wp831222
[圖片] 這個是減小鉗位電阻后的波形

谷底導通，典型的QR波形

不過更改吸收參數也不至于讓波形變化這么大？可以上局部原理圖么？

0
回復
bode
LV.9
17
2010-12-10 21:46
@wp831222
恕我無知，QR是什么模式？
QR就是準諧振~
0
回復
hlp330
LV.9
18
2010-12-10 23:39
@心中有冰
谷底導通，典型的QR波形不過更改吸收參數也不至于讓波形變化這么大？可以上局部原理圖么？
我對這個也覺得有些奇怪，怎么吸收連占空比都改變了？難道有什么特殊的箝位電路？
0
回復
songxium
LV.7
19
2010-12-11 10:22
@wp831222
[圖片] 這個是減小鉗位電阻后的波形
這個波形看起來還算正常，但為什么凹下去了，改鉗位電阻影響會這么大。
0
回復
pangjihao
LV.10
20
2010-12-11 10:34
@songxium
這個波形看起來還算正常，但為什么凹下去了，改鉗位電阻影響會這么大。
準諧振的電路波形，F(xiàn)SCQ1565就是這種波形，它的負載變了波形也會變的。
0
回復
wp831222
LV.4
21
2010-12-12 08:22
@wp831222
[圖片] 這個是減小鉗位電阻后的波形

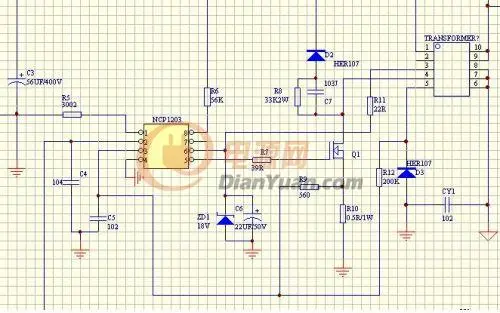

不好意思讓大家就等了，這個是NCP1203，不是準諧振，只是內部工作頻率是跳躍式的，40K、60K、100K ，先上個圖給大家看看！
0
回復
wp831222
LV.4
22
2010-12-12 08:24
@hlp330
深圳石巖，長城？
是在石巖鎮達成工業區，奮達科技對邊。
0
回復
power_s
LV.5
23
2010-12-12 11:24
@wp831222
不好意思讓大家就等了，這個是NCP1203，不是準諧振，只是內部工作頻率是跳躍式的，40K、60K、100K，先上個圖給大家看看！[圖片]

樓主你的圖不規范, 你畫圖的風格最好能改變下.

 39歐的驅動電阻是不是大了點, 旁邊可以并聯一二極管加速低位導通.

你上圖想解決的問題是什么, 是要解決次級吸收回路冒煙的問題,還是電路通不過.

25W的反激次級吸收回路冒煙和這個圖沒多大關系的, 吸收能量不是很大.

0
回復
wp831222
LV.4
24
2010-12-12 11:53
@power_s
樓主你的圖不規范,你畫圖的風格最好能改變下. 39歐的驅動電阻是不是大了點,旁邊可以并聯一二極管加速低位導通.你上圖想解決的問題是什么,是要解決次級吸收回路冒煙的問題,還是電路通不過.25W的反激次級吸收回路冒煙和這個圖沒多大關系的,吸收能量不是很大.

這個圖是我從新星電源上抄下來的，電路應該沒有問題，次級燒吸收二極管的原因我還沒找到

0
回復
wp831222
LV.4
25
2010-12-12 14:37
@wp831222
[圖片] 這個是減小鉗位電阻后的波形

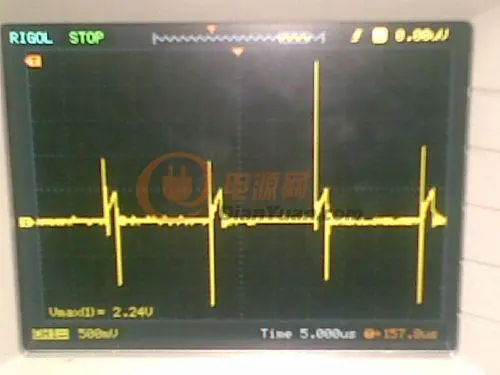

大家請看看我的初級尖峰電流怎么這么大，難怪老是少次級的吸收電阻，而且電源效率也上不去。

0
回復
wp831222
LV.4
26
2010-12-12 14:40
@wp831222
大家請看看我的初級尖峰電流怎么這么大，難怪老是少次級的吸收電阻，而且電源效率也上不去。[圖片]
吸收電阻0.5歐，尖峰電流達到4A多，而且怎么還出現負電壓？
0
回復
hlp330
LV.9
27
2010-12-13 09:03
@wp831222
吸收電阻0.5歐，尖峰電流達到4A多，而且怎么還出現負電壓？
電流尖峰是開關噪聲干擾過來的，并不是實際的電流波形。
0
回復
2010-12-13 12:11
@hlp330
電流尖峰是開關噪聲干擾過來的，并不是實際的電流波形。

兄弟認為實際電流波形要怎么測試，非得要上電流探頭？

那個東東很貴，并不是每個公司都有的

0
回復
hlp330
LV.9
29
2010-12-13 13:32
@心中有冰
兄弟認為實際電流波形要怎么測試，非得要上電流探頭？那個東東很貴，并不是每個公司都有的

通過測試電壓來觀察也是可以的，但是要去除開通和關斷的尖峰部分。

0
回復
wp831222
LV.4
30
2010-12-17 07:57
@wp831222
大家請看看我的初級尖峰電流怎么這么大，難怪老是少次級的吸收電阻，而且電源效率也上不去。[圖片]

燒次級吸收電阻問題解決了，原因是我的吸收電容太大
