對美奐MH-70W電子鎮流器的測試

本人將陸續公布國內外HID電子鎮流器的測試結果,因各廠商測試設備有差異性,

僅作參考與技術交流,望眾俠慎重評論!

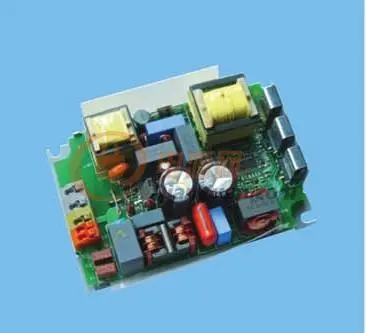

一、外形結構圖:



二、脈沖點火圖:



三、EMI傳導測試圖:



四、THD測試圖:



全部回復(33)
正序查看
倒序查看
2010-10-07 10:16

五、綜合性能測試圖:







0
回復
2010-10-07 10:17
@小小檢驗員
五、綜合性能測試圖:[圖片] [圖片] [圖片] [圖片] [圖片] [圖片]

六、電性參數測試記錄表



0
回復
2010-10-07 10:36
@小小檢驗員
六、電性參數測試記錄表[圖片]
本人將陸續公布對國內和國外CDM電子鎮流器的測試結果,以此做為技術交流和參考,望各樓主慎重評論!
0
回復
newkis
LV.5
5
2010-10-07 11:10
@小小檢驗員
本人將陸續公布對國內和國外CDM電子鎮流器的測試結果,以此做為技術交流和參考,望各樓主慎重評論!

請問你的測試傳導報告中為什么只顯示峰值的限值,怎么看不見平均值?

0
回復
2010-10-07 11:24
這個算是國內比較先進的產品了,可要實現性能上的特性,非專用芯片不可,我等沒有專用芯片,實現起來復雜程度可想而知,只能一聲長嘆,美奐還是很有眼光的。。。不過你拿到這個樣品,是它比較老的產品了。。。。這個應該是過不了新標準的、、、、、、它還有改進后的產品、、、、
0
回復
btclass
LV.7
7
2010-10-07 14:29
@老化中的鎮流器
這個算是國內比較先進的產品了,可要實現性能上的特性,非專用芯片不可,我等沒有專用芯片,實現起來復雜程度可想而知,只能一聲長嘆,美奐還是很有眼光的。。。不過你拿到這個樣品,是它比較老的產品了。。。。這個應該是過不了新標準的、、、、、、它還有改進后的產品、、、、

專用芯片只是個噱頭而已,整個一個字:抄。電路超煩瑣。

0
回復
2010-10-07 14:45
@newkis
請問你的測試傳導報告中為什么只顯示峰值的限值,怎么看不見平均值?

EMC300A是01年老版本的沒有平均傎功能,新版本或EMC500才有的。

但這不影響參考,在認證測試中,首先都測峰值PK,據情再測準峰值QP和平均值A(chǔ)V;峰值測試便能見微知著也。

0
回復
2010-10-07 23:49

恒功率精度與CCF做得相當漂亮!

THD可采用ST的L6562,或采用ON的MC33262,或采用BCD的AP1661,大有改善??!

0
回復
2010-10-08 19:31
**此帖已被管理員刪除**
0
回復
2010-10-08 21:04
@外來和尚
**此帖已被管理員刪除**

不知大師的第一版出之何時?

大師若有新品推出請即時通知我,我會公證公布,以促進同仁技術交流!



0
回復
nkf898
LV.5
12
2010-10-09 09:18
@btclass
專用芯片只是個噱頭而已,整個一個字:抄。電路超煩瑣。

同意

0
回復
2010-10-09 10:13
@btclass
專用芯片只是個噱頭而已,整個一個字:抄。電路超煩瑣。

**此貼已被管理員刪除**



0
回復
2010-10-09 11:43
@小小檢驗員
不知大師的第一版出之何時?大師若有新品推出請即時通知我,我會公證公布,以促進同仁技術交流!

測試的好全面,連EMC都做了,比我們廠的品管都負責,多謝你了,呵呵

0
回復
2010-10-09 12:00
@青島美奐
測試的好全面,連EMC都做了,比我們廠的品管都負責,多謝你了,呵呵

我也發一下這個產品的CQC檢測形式試驗報告,這樣這個帖子的資料就齊全了,共36頁,是今年2月份送樣5月份出的報告

 青島美奐電子35W/70WCQC檢測形式試驗報告2010版



0
回復
2010-10-09 12:55
@青島美奐
我也發一下這個產品的CQC檢測形式試驗報告,這樣這個帖子的資料就齊全了,共36頁,是今年2月份送樣5月份出的報告 [圖片]青島美奐電子35W/70WCQC檢測形式試驗報告2010版

兄弟,

附件太模糊了,沒有參考價值?。?/p>

弄個清楚點的好嗎?

0
回復
2010-10-09 13:08
@小小檢驗員
兄弟,附件太模糊了,沒有參考價值?。∨獋€(gè)清楚點的好嗎?

我看看哈,找人再掃描一次,確實模糊

0
回復
2010-10-09 13:40
@青島美奐
我看看哈,找人再掃描一次,確實模糊

清晰版的太大了,接近40M,傳不上來啊。。



0
回復
2010-10-09 18:19
@青島美奐
清晰版的太大了,接近40M,傳不上來啊。。
兄弟,你把原件發到我QQ603282957,我?guī)湍闾幚砗笤俜蛋l(fā)給你!
0
回復
2010-10-09 23:51
真專業!
0
回復
newkis
LV.5
21
2010-10-10 09:44

小小檢驗員同志這是philips原裝的嗎?



0
回復
2010-10-10 11:37
@newkis
小小檢驗員同志這是philips原裝的嗎?[圖片]

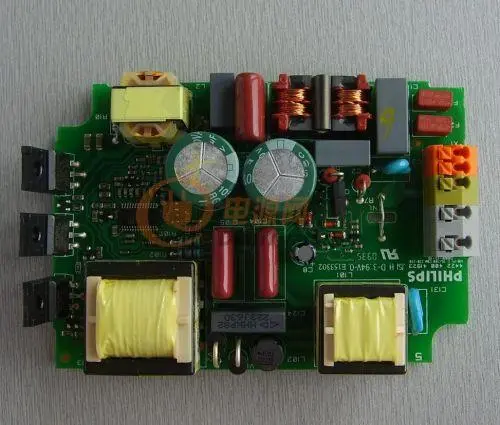

樓主上傳的圖片太小,真假難辯呀!以下圖片可供叁考:



0
回復
mamsung
LV.6
23
2010-10-15 10:21
@小小檢驗員
樓主上傳的圖片太小,真假難辯呀!以下圖片可供叁考:[圖片]
**此帖已被管理員刪除**
0
回復
xiaoq8
LV.3
24
2011-02-22 10:42
@青島美奐
我也發一下這個產品的CQC檢測形式試驗報告,這樣這個帖子的資料就齊全了,共36頁,是今年2月份送樣5月份出的報告 [圖片]青島美奐電子35W/70WCQC檢測形式試驗報告2010版
能給我發一份清楚占點的嗎
0
回復
aston2008
LV.3
25
2011-02-22 23:34
@小小檢驗員
樓主上傳的圖片太小,真假難辯呀!以下圖片可供叁考:[圖片]
成本高
0
回復
xinxige
LV.1
26
2011-02-25 14:18
@aston2008
成本高
**此帖已被管理員刪除**
0
回復
xinxige
LV.1
27
2011-02-25 14:18
@xinxige
**此帖已被管理員刪除**
**此帖已被管理員刪除**
0
回復
2011-02-26 09:50
@xinxige
**此帖已被管理員刪除**

終于露出真面目了?

0
回復
2011-04-03 17:43
@外來和尚
終于露出真面目了?

學習,謝謝!?。。?!

0
回復
myweiye
LV.2
30
2011-08-26 15:09
@mamsung
**此帖已被管理員刪除**
你知道嗎,philips 的鎮流器空載時電解兩端的電壓可是超過500V的,你這個管子才500V的,根本就沒法帶換吧!!
0
回復
mamsung
LV.6
31
2011-08-29 10:12
@myweiye
你知道嗎,philips的鎮流器空載時電解兩端的電壓可是超過500V的,你這個管子才500V的,根本就沒法帶換吧??!
**此帖已被管理員刪除**
