看這個反激開關電源回路的作用！

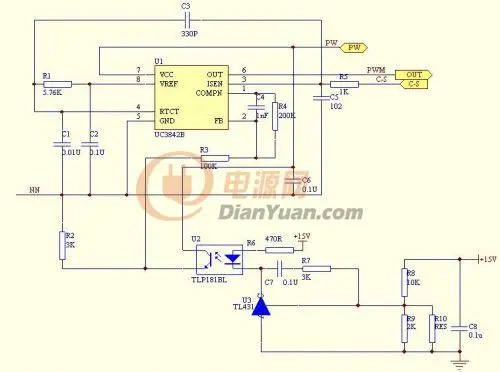

 反激開關電路       PW輸出15v 為3842提供電源，圖中R5  R10  R11   什么作用？我在想是不是是和3842有聯系！穩定電壓15v。也請大家分析哈！
全部回復(12)
正序查看
倒序查看
jyh1017
LV.4
2
2010-09-07 20:49

那是啟動電阻

0
回復
2010-09-07 21:08

上電3842沒工作起來的時候，給3842提供一個啟動的電壓

0
回復
xufunengg
LV.5
4
2010-09-08 12:45
@心中有冰
上電3842沒工作起來的時候，給3842提供一個啟動的電壓
給3842的啟動電壓，直流輸入最大時候500多伏！不會燒壞3842？電阻是怎么確定的了？我在想是阻抗匹配嘛！
0
回復
2010-09-08 12:55
@xufunengg
給3842的啟動電壓，直流輸入最大時候500多伏！不會燒壞3842？電阻是怎么確定的了？我在想是阻抗匹配嘛！

下面不是有個C10嗎？通過電阻給電容充電，然后給3842提供啟動能量

阻抗匹配？跟什么匹配，作用？

0
回復
xufunengg
LV.5
6
2010-09-08 19:24
@心中有冰
下面不是有個C10嗎？通過電阻給電容充電，然后給3842提供啟動能量阻抗匹配？跟什么匹配，作用？
看懂了  謝謝你！有個穩壓管，上電時候就能使pw輸出15v！
0
回復
xufunengg
LV.5
7
2010-09-08 19:34
@xufunengg
看懂了 謝謝你！有個穩壓管，上電時候就能使pw輸出15v！
mos管的柵極的二極管D2 ，R7和R9并聯是不是在驅動的時候柵極輸入電阻要比關斷時候要大，使管子快速關斷！
0
回復
changtong
LV.7
8
2010-09-09 14:49
@xufunengg
mos管的柵極的二極管D2，R7和R9并聯是不是在驅動的時候柵極輸入電阻要比關斷時候要大，使管子快速關斷！

對，加速關斷的作用

0
回復
xufunengg
LV.5
9
2010-09-09 19:55
@changtong
對，加速關斷的作用
好像這個電路MOS管哪里沒有加諧振電路哦？我看書上說諧振電路也會帶來很多缺點！
0
回復
xufunengg
LV.5
10
2010-09-09 20:03
@xufunengg
好像這個電路MOS管哪里沒有加諧振電路哦？我看書上說諧振電路也會帶來很多缺點！
 我們有來看哈3842外圍電路！電壓反饋采用了tl431 和tpl181    我考慮了哈光耦tpl181輸出端（左邊）間的電壓在穩定工作的時候是多少伏？從而能夠確定反饋回的電壓值！    還有個問題電容c3在圖中起什么作用，難得是消除信號間的干擾！
0
回復
vg_spook
LV.2
11
2010-09-10 16:39
@xufunengg
 我們有來看哈3842外圍電路！電壓反饋采用了tl431和tpl181   我考慮了哈光耦tpl181輸出端（左邊）間的電壓在穩定工作的時候是多少伏？從而能夠確定反饋回的電壓值！   還有個問題電容c3在圖中起什么作用，難得是消除信號間的干擾！ [圖片]
斜率補償
0
回復
xufunengg
LV.5
12
2010-09-10 18:33
@vg_spook
斜率補償
能說具體點嘛？、
0
回復
xia7412001
LV.4
13
2010-09-14 22:16
@xufunengg
好像這個電路MOS管哪里沒有加諧振電路哦？我看書上說諧振電路也會帶來很多缺點！
這個判斷的數值怎么計算的啊，有沒有計算方法，還是在實際調試中算　　
0
回復
