請看看這電路存在的問題（附有參數）

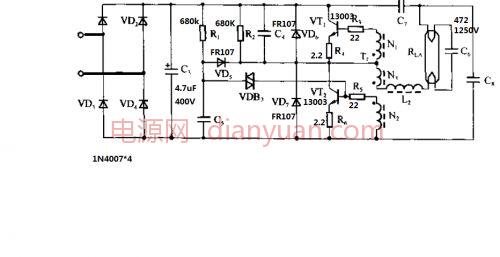

各位大蝦，本人是新手。想制作一個13w的電子鎮流器，使用的電路圖如下。

但做出來后燈管不亮（注：燈管是14W)。請幫忙看一下是什么原因。不勝感激！





全部回復(25)
正序查看
倒序查看
2010-08-22 09:37

你的ＰＣＢ圖呢，有錯沒，貼出來看看

0
回復
逍遙王
LV.5
3
2010-08-22 10:50
@zhongsalijie
你的ＰＣＢ圖呢，有錯沒，貼出來看看
照這個原理圖做燈是可以把燈做亮的,但原理圖不好的
0
回復
tzh0906
LV.4
4
2010-08-22 11:29
@逍遙王
照這個原理圖做燈是可以把燈做亮的,但原理圖不好的
原理圖是沒問題的！不知道你PCB有沒有問題！還有你做13W的燈你的起輝電容用得有點大吧！
0
回復
tangwu124
LV.2
5
2010-08-22 13:58
@tzh0906
原理圖是沒問題的！不知道你PCB有沒有問題！還有你做13W的燈你的起輝電容用得有點大吧！

我是直接焊上去的，還沒做PCB。我是參考了資料用472的，那您建議用多大呢？

燈不亮是不是與我用的元件參數有關？或者是磁環方向的問題？

怎么檢測磁環的方向？先謝謝。

0
回復
tzh0906
LV.4
6
2010-08-22 17:39
@tangwu124
我是直接焊上去的，還沒做PCB。我是參考了資料用472的，那您建議用多大呢？燈不亮是不是與我用的元件參數有關？或者是磁環方向的問題？怎么檢測磁環的方向？先謝謝。
燈點不亮！你自己再好好查查！有時候不要把問題復雜化了！
0
回復
tangwu124
LV.2
7
2010-08-22 22:22
@tzh0906
燈點不亮！你自己再好好查查！有時候不要把問題復雜化了！

謝謝你！我另外發了一個電路圖更清楚點。

0
回復
super1995
LV.8
8
2010-08-22 22:45
@tangwu124
謝謝你！我另外發了一個電路圖更清楚點。
多半是磁環繞組方向問題，電路不錯，參數差錯一般還是可以點亮的。
0
回復
tangwu124
LV.2
9
2010-08-22 23:18
@super1995
多半是磁環繞組方向問題，電路不錯，參數差錯一般還是可以點亮的。
多謝指點，我可以試試。
0
回復
tangwu124
LV.2
10
2010-08-22 23:28
@super1995
多半是磁環繞組方向問題，電路不錯，參數差錯一般還是可以點亮的。

我沒有調壓器，試的時候直接打開開關會不會損壞元器件？

0
回復
super1995
LV.8
11
2010-08-23 00:01
@tangwu124
我沒有調壓器，試的時候直接打開開關會不會損壞元器件？
在電源線路里串一個功率不大的白熾燈（40W左右即可），即使有問題也不會有麻煩
0
回復
andylau322
LV.5
12
2010-08-23 08:20
@super1995
在電源線路里串一個功率不大的白熾燈（40W左右即可），即使有問題也不會有麻煩[圖片]

這個線路可以做大功率，小功率很多可以省略



0
回復
andylau322
LV.5
13
2010-08-23 08:21
@andylau322
這個線路可以做大功率，小功率很多可以省略
你參數配錯了，當然不亮了！
0
回復
tangwu124
LV.2
14
2010-08-23 10:39
@andylau322
你參數配錯了，當然不亮了！

能指出來是哪個參數不對嗎？

0
回復
tangwu124
LV.2
15
2010-08-23 10:41
@zhongsalijie
你的ＰＣＢ圖呢，有錯沒，貼出來看看
圖中磁環如果是1：7：1，接L2的是不是應該是7的那組繞線？
0
回復
tangwu124
LV.2
16
2010-08-23 10:43
@andylau322
你參數配錯了，當然不亮了！
VD5應該用1N4007，而不是FR107?
0
回復
andylau322
LV.5
17
2010-08-23 12:09
@tangwu124
圖中磁環如果是1：7：1，接L2的是不是應該是7的那組繞線？

D5用1N4007 燈管電容換成3N3的

0
回復
andylau322
LV.5
18
2010-08-23 12:11
@andylau322
D5用1N4007燈管電容換成3N3的
節能燈原理圖變化很多的，你很多東西可以省略
0
回復
2010-08-23 15:55
@andylau322
節能燈原理圖變化很多的，你很多東西可以省略

頂

0
回復
lame
LV.3
20
2010-08-23 20:27
@tangwu124
VD5應該用1N4007，而不是FR107?

D5用FR107不會亮嗎？為什么？

這個還沒試過

總以為是沒必要用快恢復的二極管才用的1N4007

0
回復
zgh726
LV.4
21
2010-08-24 10:40
不亮的原因有很多，你這個電路原理圖是沒有問題的，如果你連線沒有錯的話，磁環變壓器的匝比，磁環的參數，扼流圈的參數也都有影響，D5用FR107不會導致不亮。
0
回復
WYM709
LV.2
22
2010-08-24 16:34
@zgh726
不亮的原因有很多，你這個電路原理圖是沒有問題的，如果你連線沒有錯的話，磁環變壓器的匝比，磁環的參數，扼流圈的參數也都有影響，D5用FR107不會導致不亮。

同意樓上的

0
回復
zcf1979
LV.7
23
2010-08-26 13:05
@WYM709
同意樓上的
線路圖沒有錯，如果接法和小磁環的繞法沒有問題，它應該會亮的。重點檢查你的實際接法和小磁環的繞線方法。
0
回復
hw37395549
LV.5
24
2010-08-26 14:38
按圖完全可以亮的，如你亮是你的磁環相位接錯了。按圖上標識接就沒有錯。至于能否長期可靠工作有些地方要調整的。如磁環參數匝數比，啟動電容的大小等。具體你在250V連續工作48小時以上，沒有什么過熱的地方，就行了。
0
回復
tangwu124
LV.2
25
2010-08-26 15:24
@hw37395549
按圖完全可以亮的，如你亮是你的磁環相位接錯了。按圖上標識接就沒有錯。至于能否長期可靠工作有些地方要調整的。如磁環參數匝數比，啟動電容的大小等。具體你在250V連續工作48小時以上，沒有什么過熱的地方，就行了。



謝謝各位。

磁環的同名端是不是如圖所示的1，3，5是同名端?

0
回復
tangwu124
LV.2
26
2010-08-27 03:11
@tangwu124
[圖片] 謝謝各位。磁環的同名端是不是如圖所示的1，3，5是同名端?

謝謝大家的熱情幫助！

經過檢查是磁環的相位問題，重新繞線后可以正常工作。

再次感謝！

0
回復
