上面那個線接12v電壓的，s4腳輸出三角波。是不是穩壓二極管的原因呢？因?yàn)槲矣玫氖?.9v的穩壓管。三角波幅值問題，望大家?guī)兔Γ?/h1> 我用ne555產生三角波，用的是lao shou 的電路，但產生的三角波的最低點離x軸更加接近呢？我出來的波離x軸有2v呢，因?yàn)橐{(diào)制spwm波，所以希望能得到大家的幫助！謝謝~ 上面那個線接12v電壓的，s4腳輸出三角波。是不是穩壓二極管的原因呢？因?yàn)槲矣玫氖?.9v的穩壓管。
上面那個線接12v電壓的，s4腳輸出三角波。是不是穩壓二極管的原因呢？因?yàn)槲矣玫氖?.9v的穩壓管。全部回復(34)
正序查看
倒序查看
@taokaisheng
laoshou:您好！我就是看了您的資料的，我想問您個問題，就是書上不是說用三角波直接和正弦波比較出spwm波嘛？您采用的“饅頭波”有是什么原理呢？還有調死去時間的方波？希望可以得到您的指教！謝謝~
用紋波震蕩產生正弦波，波紋上有竄動，整個波偶爾會有抖動，導致了峰峰值有上下1、 2v的變化，用的是老壽先生的這個圖，但芯片我是用lm358的。請問是哪里 的原因？謝謝！
0
回復
@蕭山老壽
輸出的正弦波有振動，說明一定有哪個元器件或者電路方面有問題，一定要先排除它。
嗯，老壽先生：我已經解決了，現在已經把饅頭波調出來了。波形非常好。在這里真是對您非常的佩服！也非常感激您的幫助！我還想問下，那個同步方波必須做嗎？如果直接拿饅頭波和三角波調制出來spwm波會怎么樣呢？我后面的全橋驅動是ir2110驅動四個mos管的。學生在此恭候您的解答！謝謝~
0
回復
@taokaisheng
嗯，老壽先生：我已經解決了，現在已經把饅頭波調出來了。波形非常好。在這里真是對您非常的佩服！也非常感激您的幫助！我還想問下，那個同步方波必須做嗎？如果直接拿饅頭波和三角波調制出來spwm波會怎么樣呢？我后面的全橋驅動是ir2110驅動四個mos管的。學生在此恭候您的解答！謝謝~
同步方波是一定要的，是給后面的時序電路作選通用的，如果沒有同步方波，還原出來的正弦波就只有上面的半個，下面半個沒有了。
0
回復
@蕭山老壽
同步方波是一定要的，是給后面的時序電路作選通用的，如果沒有同步方波，還原出來的正弦波就只有上面的半個，下面半個沒有了。
laoshou 老師：您好！我有個問題還想麻煩您一下，就是我用lm393怎么比較不出來spwm波??？出來的是個亂跳的方波，就是所有的脈寬是同時的在變大變小，明顯不是spwm波呀！我檢查了電路，都是對的啊。而且輸入的兩種波都是對的 ，就是出不來。學生想不通了，是什么原因呢?望老師指導下。（跟圖上的那個電感應該沒什么影響吧，我沒接唉）期待您的解答。謝謝您老了~
0
回復
@taokaisheng
laoshou 老師：您好！我有個問題還想麻煩您一下，就是我用lm393怎么比較不出來spwm波?。砍鰜?lái)的是個亂跳的方波，就是所有的脈寬是同時的在變大變小，明顯不是spwm波呀！我檢查了電路，都是對的啊。而且輸入的兩種波都是對的，就是出不來。學生想不通了，是什么原因呢?望老師指導下。（跟圖上的那個電感應該沒什么影響吧，我沒接唉）期待您的解答。謝謝您老了~
這個“亂跳的方波”就是SPWM波，它是隨正弦函數值大小來改變脈沖寬度的大小，就是SPWM波。
0
回復
@蕭山老壽
這個“亂跳的方波”就是SPWM波，它是隨正弦函數值大小來改變脈沖寬度的大小，就是SPWM波。
嗯，您說得對。是我用示波器的時候太粗心了，我仔細看過了，從lm393出來的spwm波的峰峰值連3v都不到（進去的兩個波都是4v的），如果再接到與門和同步方步比較出來的話，峰峰值1v都沒有了，這個問題是不是就要用到產生饅頭波的那塊電路里的那個穩壓閉環調節呢？
0
回復
@taokaisheng
嗯，您說得對。是我用示波器的時候太粗心了，我仔細看過了，從lm393出來的spwm波的峰峰值連3v都不到（進去的兩個波都是4v的），如果再接到與門和同步方步比較出來的話，峰峰值1v都沒有了，這個問題是不是就要用到產生饅頭波的那塊電路里的那個穩壓閉環調節呢？
比較器出來3V都不到，肯定不對，你的比較器的上拉電阻是多少K？
0
回復
我還要繼續努力調全橋驅動呢。呵呵，日后有問題還請老師您多多指教啊~
@taokaisheng
嗯，主要還是有您的教導。學生很感謝您！[圖片]我還要繼續努力調全橋驅動呢。呵呵，日后有問題還請老師您多多指教啊~[圖片]

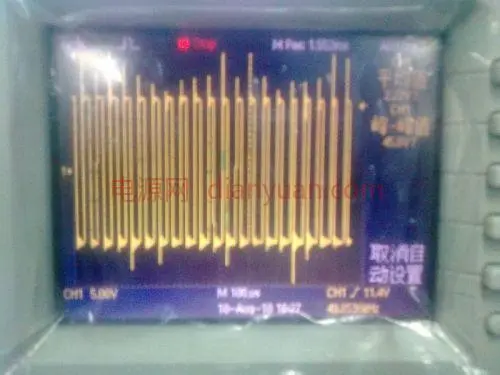

laoshou 老師：那個我把spwm波接到ir2110全橋驅動后，出來的波形如圖所示（我還沒有濾波）。請您幫我看看，紋波很大，以至于峰峰值有40多v，而整個波所占的實際峰峰值通過格子計算應該是20多v左右（我輸入的直流是12v的），而頻率也有40多k赫茲，您看這樣有什么問題嗎？
