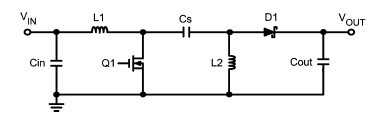

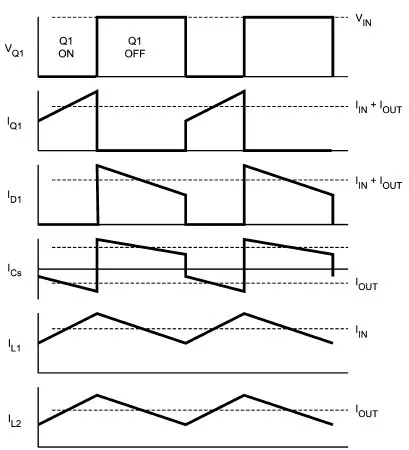

SEPIC開關波形

不過這也算原創嗎？那大家可以去抄文章去了，把楊波的LLC論文翻譯過來都比這強100倍。

占空比的計算

連續傳導工作模式的占空比計算公式如下：

VD是不二極管D1的正向壓降，其最大占空比計算公式如下：

電感的計算

確定電感的一個好規則就是，在最小輸入電壓下，使得紋波電流峰峰值大約等于最大輸入電流的40%，流入相同值電感L1和L2的紋波電流為：

電感量計算公式如下：

Fsw為開關頻率，Dmax為在Vin最小值時的占空比。

技術版面請注意文明用語，共同創造良好的交流環境，謝謝！

為了確保電感不會飽和，電感的峰值電流的計算公式如下：

如果L1和L2繞在同一個磁芯上，由于存在互感，那么13樓中的電感值就應該替換為2L，具體電感值計算公式如下：

功率mos的選擇與計算

決定mos的參數有：最小閥值電壓Vth(min)、導通電阻RDS（on）、柵漏電荷Qgd、最大漏源電壓Vds（max）。

根據柵極驅動電壓，選擇邏輯電平或者亞邏輯電平閥值的mos。

峰值開關電壓等于Von+Vout，其峰值開關電流的計算公式如下：

流經開關的平均電流（RMS）的計算公式如下：

mos的功率損耗PQ1約等于：

mos的整體功率損耗PQ1包括了傳導損耗（17樓）和開關損耗（18樓），Ig是柵驅動電流。

Rds（on）應該選取在最大工作結溫下的值，此值一般會在mos的數據手冊中能找到。

需要確保傳導損耗加上開關損耗不會超過封裝額定值或整體散熱預算。

這電路用的好少啊，對那個電容（CS）的要求是不是好高？

這個Dmax計算公式里是不是多寫了一個Vin？？求解 ......

我也頂一把，明天交作業，抓緊看看

講的不錯啊，支持一下

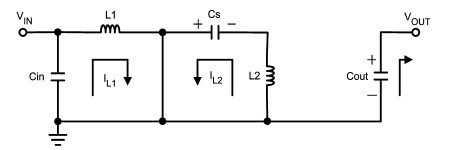

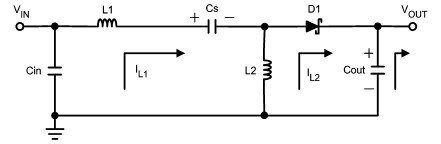

有個疑問：L2的電流方向?yàn)槭裁床皇沁@樣的？

上圖中VQ1的電壓波形不對吧，TOFF期間，VQ1的電壓應該為VIN+VO才對。

哪位大師能詳細的講解以下兩個問題：

1. SEPIC利用耦合電感實現輸入零紋波的原理。

2. SEPIC中實現輸入零紋波的耦合電感設計。
