[求助] 基于Ridley博士論文 boost電流模式 control to output 傳輸函數仿真問題

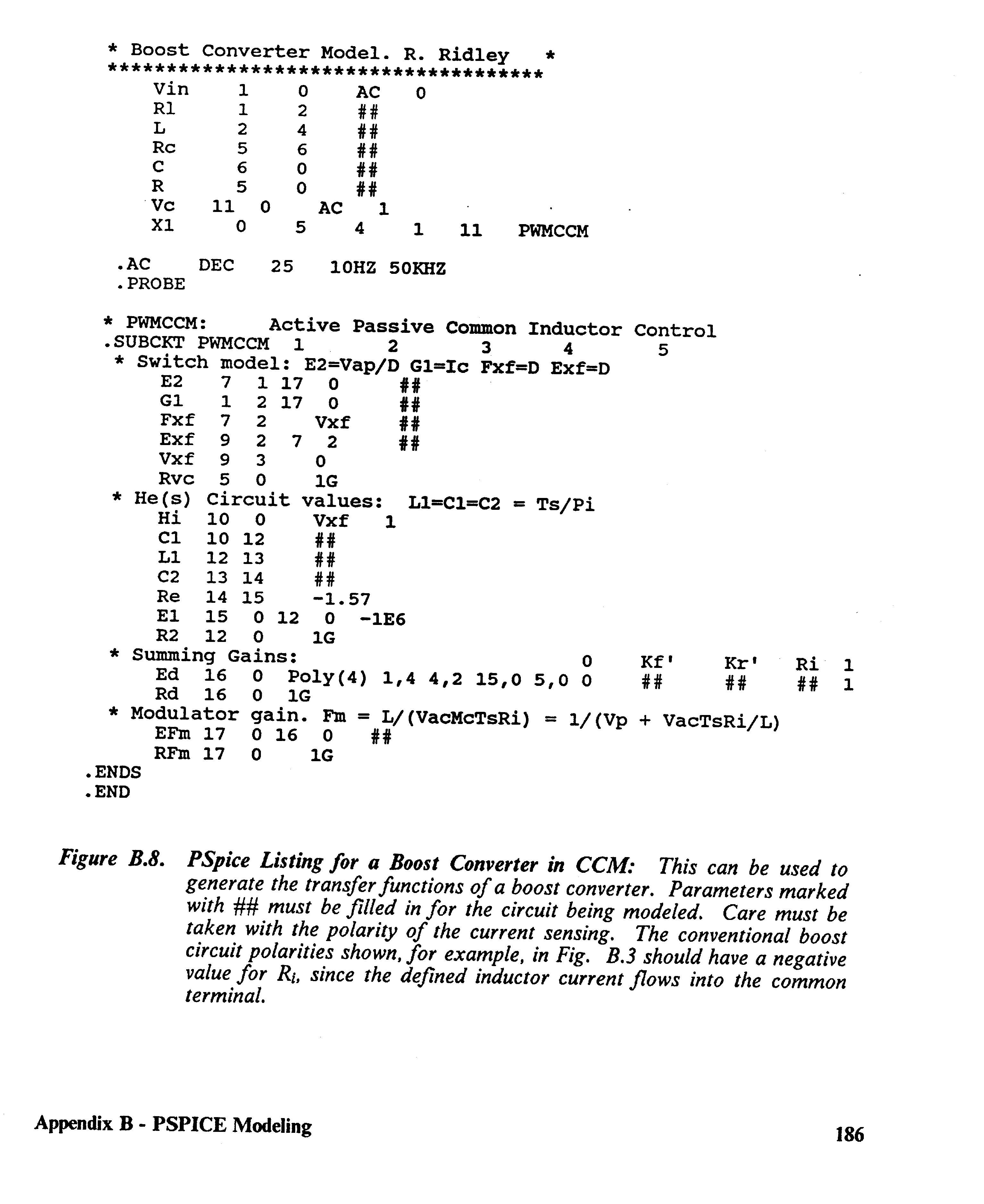

基于Ridley博士論文中給出spice代碼(p186,參見附件),仿真了電流模式 boost ccm的control to output 傳輸函數。
從波特圖仿真結果看,存在兩個問題:
1. control to output 的傳函(vc to vout),低頻處即有180度相移。
2.右半平面的零點沒有體現出來。

請問:用過Ridley模型進行boost建模的朋友是否遇到過上述問題?產生原因是什么?

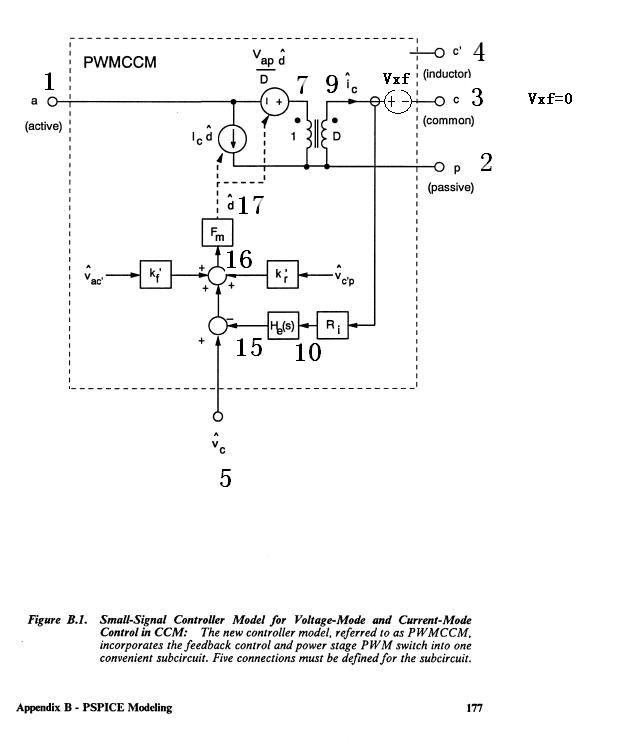

Ridley  pwmccm subcircuit見下面附件:



全部回復(11)
正序查看
倒序查看
lwp1975
LV.7
2
2010-07-05 23:19
路過,建模俺不會。
0
回復
skycloud
LV.2
3
2010-07-08 15:23
去掉電流環路,只仿真功率級即duty to output ,依然沒有出現右半平面零點。
但是用上述線路手工推導,是可以推出右半平面零點的。
很奇怪的現象,難道是hspice的問題?
0
回復
2010-07-08 17:17
@skycloud
去掉電流環路,只仿真功率級即dutytooutput,依然沒有出現右半平面零點。但是用上述線路手工推導,是可以推出右半平面零點的。很奇怪的現象,難道是hspice的問題?

Spice軟件不懂,只能幫你頂一下了。

0
回復
skycloud
LV.2
5
2010-07-12 09:37

難道是跟理想變壓器的建模有關?

0
回復
skycloud
LV.2
6
2010-07-12 09:40
@skycloud
難道是跟理想變壓器的建模有關?
Ridley的模型用的人多嗎?其準確性如何?
0
回復
hardings
LV.3
7
2010-07-12 09:56

檢查一下,你仿真的頻率范圍,是不是RHP zero比較遠?

0
回復
skycloud
LV.2
8
2010-07-12 12:10
@hardings
檢查一下,你仿真的頻率范圍,是不是RHPzero比較遠?

手工計算仿真條件下的RHP 零點出現在大約1/2開關頻率處,仿真的頻率范圍可以覆蓋到。

而且用已有的傳函去仿真,此RHP零點的特性很明顯。

0
回復
hardings
LV.3
9
2010-07-12 13:21
@skycloud
手工計算仿真條件下的RHP零點出現在大約1/2開關頻率處,仿真的頻率范圍可以覆蓋到。而且用已有的傳函去仿真,此RHP零點的特性很明顯。

多年前做過,記憶中ridley這個模型只是把采樣效應考慮進去了,理論上只要有那個直流變壓器的模型,應該都可以把RHP ZERO效應仿真出來,檢查一下你的仿真激勵/波形/輸出/模型所處的工作狀態也許會有幫助。

0
回復
skycloud
LV.2
10
2010-07-12 14:33
@hardings
多年前做過,記憶中ridley這個模型只是把采樣效應考慮進去了,理論上只要有那個直流變壓器的模型,應該都可以把RHPZERO效應仿真出來,檢查一下你的仿真激勵/波形/輸出/模型所處的工作狀態也許會有幫助。

謝謝hardings的回復。

Ridley的模型把采樣效應考慮進去了。

個人理解:Ridley的模型可以描述次諧波震蕩問題,斜坡補償對抑制次諧波震蕩的量化,斜坡補償大小對電流模式到電壓模式的過渡的影響。對斜坡補償?shù)娜≈涤休^好的參考意義。

Ridley模型中理想變壓器的建模用兩個受控源來表示,即switch model中的Fxf和Exf,來描述原級和副級的電流電壓關系。

將Ridley模型簡化,只仿真boost功率級,即去掉電流環路和kr kf反饋項,只仿真占空比到輸出的傳輸函數,RHP零點也沒有出現。其他的零極點都是對的。

用功率級仿真網表反推畫出線路圖,從線路圖手工推導,是可以推導出RHP零點。很奇怪的問題,難道是hspice的問題?

這個問題折騰好久了,仿真激勵 波形 和網表檢查了多次了,應該沒有問題。

0
回復
skycloud
LV.2
11
2010-07-15 11:28
@skycloud
謝謝hardings的回復。Ridley的模型把采樣效應考慮進去了。個人理解:Ridley的模型可以描述次諧波震蕩問題,斜坡補償對抑制次諧波震蕩的量化,斜坡補償大小對電流模式到電壓模式的過渡的影響。對斜坡補償?shù)娜≈涤休^好的參考意義。Ridley模型中理想變壓器的建模用兩個受控源來表示,即switchmodel中的Fxf和Exf,來描述原級和副級的電流電壓關系。將Ridley模型簡化,只仿真boost功率級,即去掉電流環路和krkf反饋項,只仿真占空比到輸出的傳輸函數,RHP零點也沒有出現。其他的零極點都是對的。用功率級仿真網表反推畫出線路圖,從線路圖手工推導,是可以推導出RHP零點。很奇怪的問題,難道是hspice的問題?這個問題折騰好久了,仿真激勵波形和網表檢查了多次了,應該沒有問題。
右半平面零點在hspice中無法仿真出來,更換其他仿真軟件后此零點可以仿真出來。
0
回復
skycloud
LV.2
12
2010-07-16 19:50
第一個問題,即1. control to output 的傳函(vc to vout),低頻處即有180度相移,有人遇到過嗎?
0
