和高壓完全隔離的高頻后級自控及輕重載保護.俺是菜鳥,不要罵俺
全部回復(27)
正序查看
倒序查看
@yhliang2
一對管的小功率機器輸出“整流濾波”的直流電是電不到魚的。這一說法“非?？隙ā?。所以說樓主的機器是“趕魚機。一對管的小功率機器如果交流直接輸出，只要頻率適當，也能電到魚。一對管的小功率機器如果加個后級，也能電到魚。

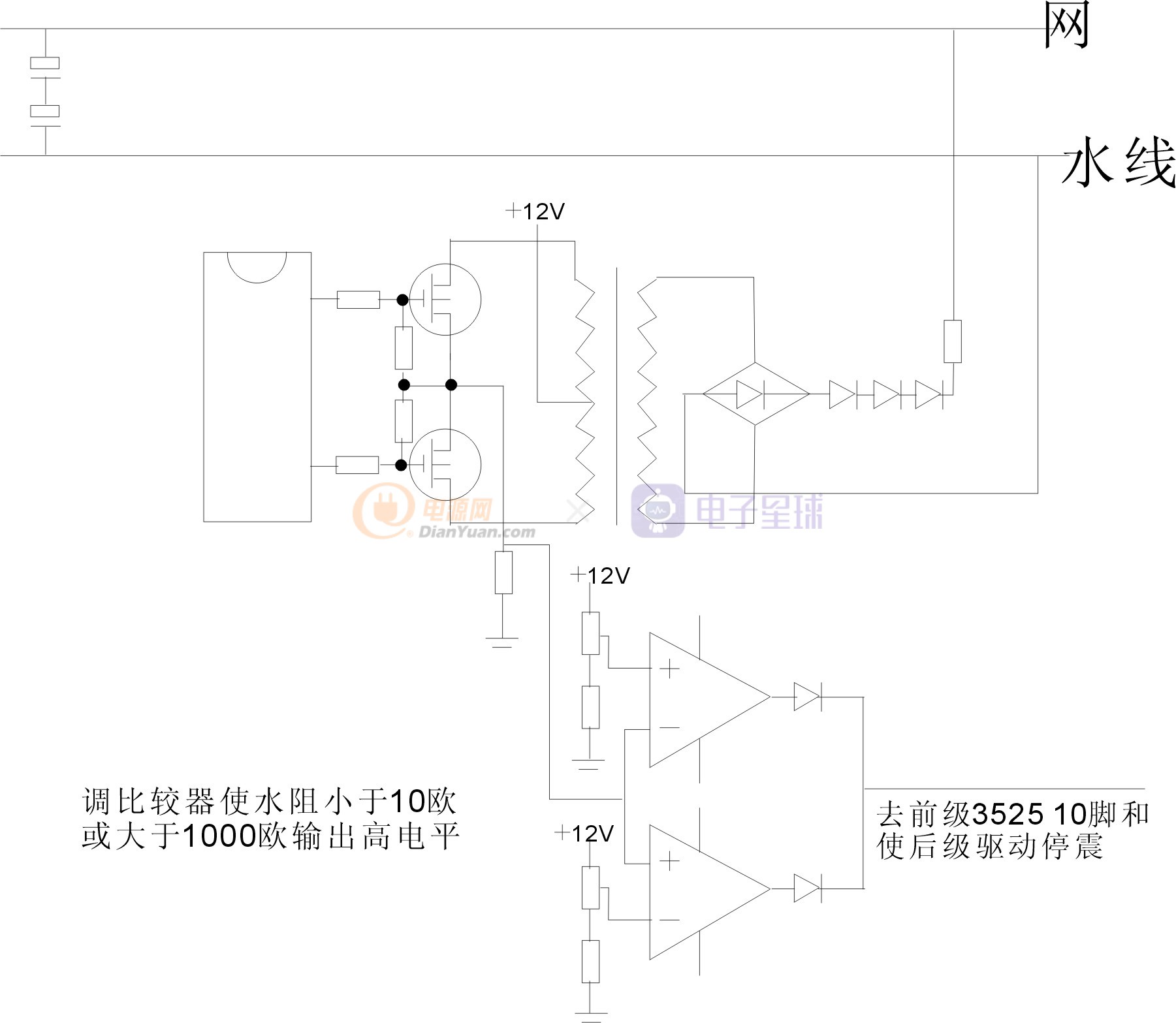

版主老大,我這一對管的震蕩不是用來電魚的呢,只是用來檢測負載的,它的低壓直流輸出遇到負載變化必然引起變壓器初級的電流變化,那也會引起取樣電阻上的電壓變化,再經(jīng)比較器達到控制的目地,當然可加一級放大再比較,.不過我也就是瞎想的,讓大伙看看行不行.畫的圖只是檢測部分,在高壓部分少畫了開關(guān)(單硅,四硅等).只是個思路
0
回復
@逝者如斯夫
版主老大,我這一對管的震蕩不是用來電魚的呢,只是用來檢測負載的,它的低壓直流輸出遇到負載變化必然引起變壓器初級的電流變化,那也會引起取樣電阻上的電壓變化,再經(jīng)比較器達到控制的目地,當然可加一級放大再比較,.不過我也就是瞎想的,讓大伙看看行不行.畫的圖只是檢測部分,在高壓部分少畫了開關(guān)(單硅,四硅等).只是個思路
哦。原來如此。
搭了這么復雜的一個電路只是做后級放電電流檢測。
電流檢測其實非常方便做。
高頻機在后級輸出端設一個另件取樣電阻。似過流保護類電路。檢測反應會比樓主的圖要更加靈敏和準確。
自控機不需要再另設電流撿測。所有的訊息在自控管的輸出訊號中全部包含。只要解讀自控管的輸出訊號等于測量水阻。
