半橋電路的驅動變壓器 期待和大家討論

用SG3525　　設計半橋電路的控制電路，通過驅動變壓器去驅動MOS管，其中，3525的11腳和14腳輸出的驅動脈沖是正常的，但是，經過驅動變壓器以后就發生了變形，小弟第一次使用驅動變壓器，還望高手指點！??！

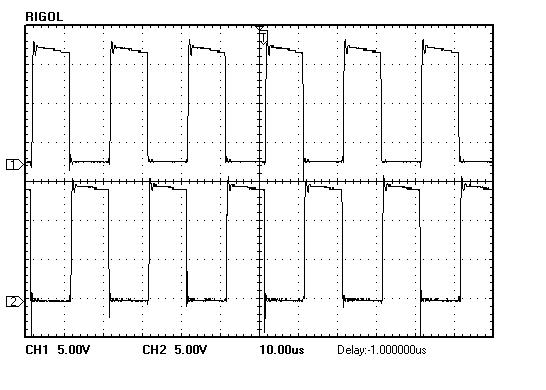

這是3525 11腳和14腳的波形，是正常的。

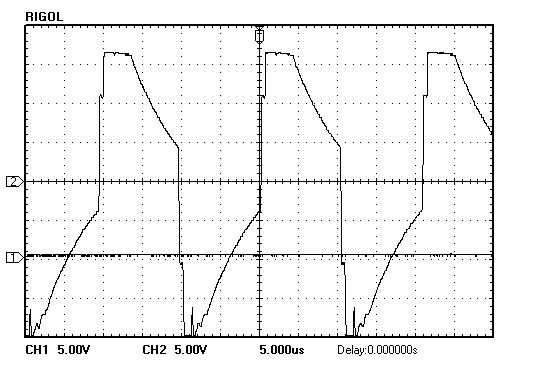

這是驅動變壓器副邊的波形，好像不正常??！





高手指點一下?。。。?/p>

全部回復(6)
正序查看
倒序查看
shtgyp523
LV.2
2
2010-05-05 19:05

自己頂一下！?。?/p>

0
回復
scenery
LV.6
3
2010-05-06 15:54
@shtgyp523
自己頂一下?。?！
關注，可能是驅動磁蕊的問題
0
回復
shtgyp523
LV.2
4
2010-05-20 10:21
@scenery
關注，可能是驅動磁蕊的問題
已經解決了，原來是驅動變壓器繞組匝數不夠的問題，相應的增加了一些繞組的匝數，驅動后的波形就正常了，希望這個經驗對其他的電源設計者有用??！
0
回復
2010-05-25 21:52
@shtgyp523
已經解決了，原來是驅動變壓器繞組匝數不夠的問題，相應的增加了一些繞組的匝數，驅動后的波形就正常了，希望這個經驗對其他的電源設計者有用??！
磁心飽和了嘛！一看就知道！
0
回復
scenery
LV.6
6
2010-06-12 09:28
@zhuguangchuan
磁心飽和了嘛！一看就知道！
可是人家是增加了匝數，人家也沒有說氣隙啥的。
0
回復
2012-06-27 22:14

頂部下降，是驅動不足。還有，怎么不見死區？
