想請版主和森禾工業電子何老師談?wù)勗鯓佑煤么蠊β蔬_(dá)林頓模塊的問題…

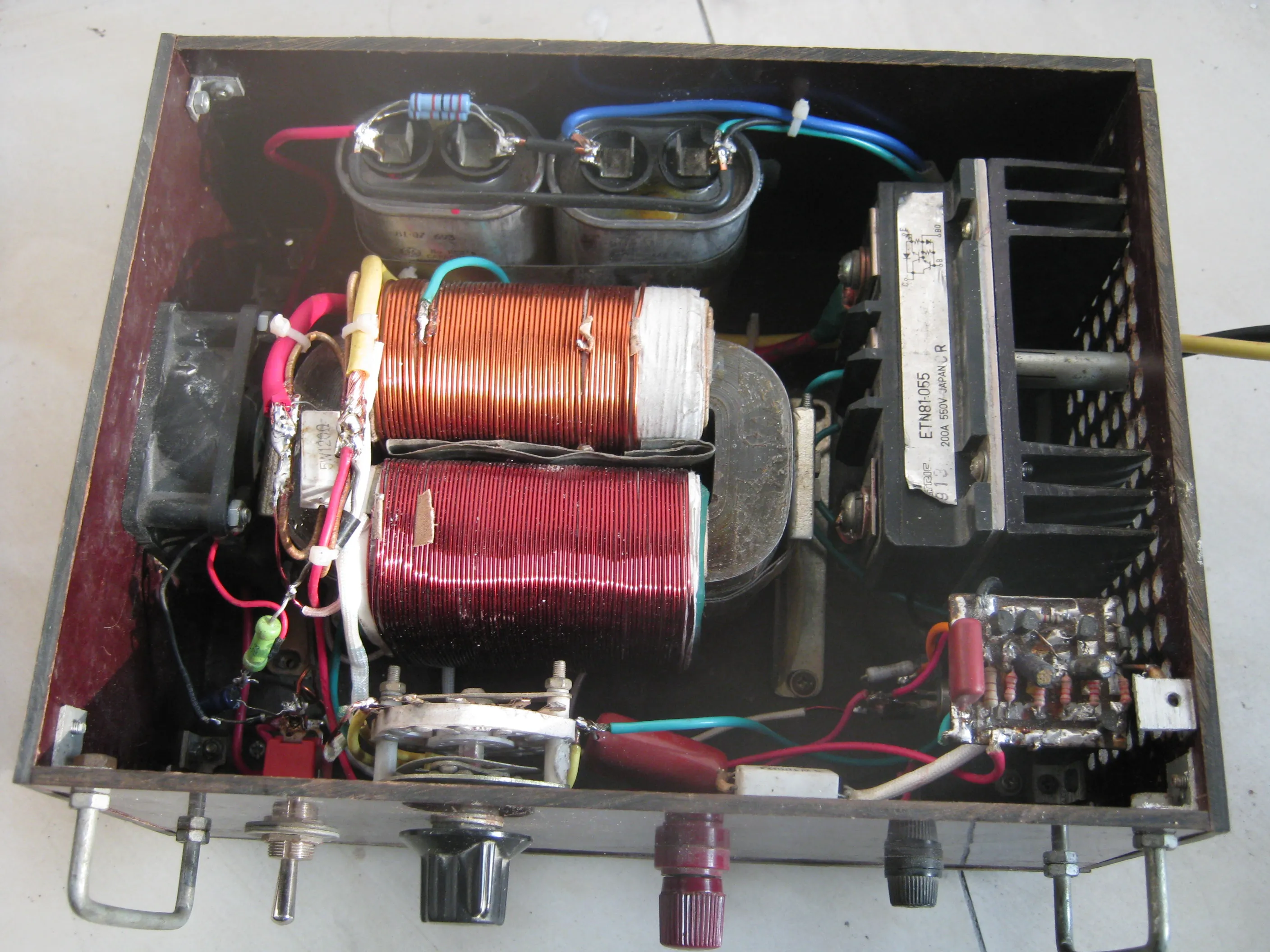

網內大家都知道版主和何老師是使用模塊的高手,本人購得三塊模塊,其中二塊是富士,一塊是三菱300A1000v字樣的模塊,由于經驗不足,在使用中損壞了一個模塊。我想對于各種工業級的功率模塊的性能和指標一知半解的人不在少數,所以有必要想請二位老師重點介紹一下模塊的使用方法和怎樣才能充分發揮和利用好手中的模塊,讓大家的做機技術更上一個臺階,如果二位大師肯出手的話那對我等無疑是一個天大福音,在此先謝謝了…
全部回復(17)
正序查看
倒序查看
@shanghaibs
一般的模塊驅動電流B應該比BX小點吧,如果驅動接BX的話模塊內部開關管由于推動電流小面導致管子沒有進入飽和狀態,管子功耗會增大而發熱燒毀啊
達林頓模塊分“高壓模塊”和“低壓模塊”2種。
“高壓模塊”內部的硅晶片采用高耐壓晶體管制作工藝制造。適合于高電壓下工作,所以其放大倍數β值低,飽和壓降icVce高。為了改少驅動功率“高壓達林頓模塊”都采用多級達林頓結構封裝?!暗蛪耗K”由于其放大倍數β值比高壓模塊高。,飽和壓降icVce低,所以多數只采用了單級達林頓結構封裝。
達林頓模塊的輸入端有“B”和“BX”之區分。“B”是達林頓管的輸入端。“BX”是后級功率管的輸入端。從“B”輸入是整個達林頓模塊設計的合理的輸入端。但是如果這個達林頓模塊工作在“低電壓”和要求“低飽和壓降”的場所。從“B”輸入就有缺點。因?yàn)檫_(dá)林頓模塊的前級驅動管必須有驅動電壓才能推動后級工作。做12V逆變要求的是極低的飽和壓降,整個模塊的“C”在導通時電壓越低越好。模塊的前級驅動管C因失電而不能正常工作。前級驅動管的輸入阻抗又限流了驅動功率,達林頓結構成了缺點。“BX”只是后級晶體管的“B”極的引入點。驅動直接驅動了后級晶體管,適合了低電壓下工作。

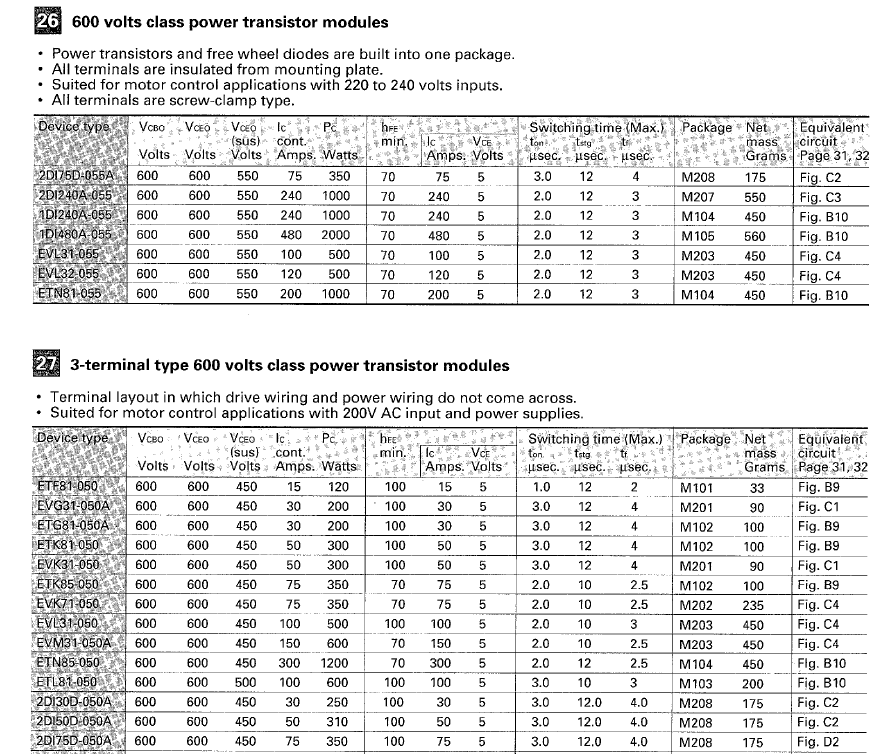

從上面例表可以看出該系例的達林頓模塊的飽和壓降高達5v。
為什么是5v?因該理解為一個適當?shù)倪_(dá)林頓前級晶體管的工作電壓是5v。
一個設計為獨立供電的達林頓前級晶體管的驅動供給電壓一般是在5-8v之間。
“高壓模塊”內部的硅晶片采用高耐壓晶體管制作工藝制造。適合于高電壓下工作,所以其放大倍數β值低,飽和壓降icVce高。為了改少驅動功率“高壓達林頓模塊”都采用多級達林頓結構封裝?!暗蛪耗K”由于其放大倍數β值比高壓模塊高。,飽和壓降icVce低,所以多數只采用了單級達林頓結構封裝。
達林頓模塊的輸入端有“B”和“BX”之區分。“B”是達林頓管的輸入端。“BX”是后級功率管的輸入端。從“B”輸入是整個達林頓模塊設計的合理的輸入端。但是如果這個達林頓模塊工作在“低電壓”和要求“低飽和壓降”的場所。從“B”輸入就有缺點。因?yàn)檫_(dá)林頓模塊的前級驅動管必須有驅動電壓才能推動后級工作。做12V逆變要求的是極低的飽和壓降,整個模塊的“C”在導通時電壓越低越好。模塊的前級驅動管C因失電而不能正常工作。前級驅動管的輸入阻抗又限流了驅動功率,達林頓結構成了缺點。“BX”只是后級晶體管的“B”極的引入點。驅動直接驅動了后級晶體管,適合了低電壓下工作。

從上面例表可以看出該系例的達林頓模塊的飽和壓降高達5v。
為什么是5v?因該理解為一個適當?shù)倪_(dá)林頓前級晶體管的工作電壓是5v。
一個設計為獨立供電的達林頓前級晶體管的驅動供給電壓一般是在5-8v之間。
0
回復
@shanghaibs
一般的模塊驅動電流B應該比BX小點吧,如果驅動接BX的話模塊內部開關管由于推動電流小面導致管子沒有進入飽和狀態,管子功耗會增大而發熱燒毀啊
驅動BX和B當然不能用同一種驅動。
可以另作驅動,驅動加下沉線圈或把驅動改為場管驅動效果都不錯。
因?yàn)檫_(dá)林頓模塊大多為工業設計的,我見過的模塊耐壓值低的為600V。它不適應做魚機的前級,但是如果用的話,模塊就是熱到100°,它也不一定容易壞。
0
回復
@把酒問情
驅動BX和B當然不能用同一種驅動。可以另作驅動,驅動加下沉線圈或把驅動改為場管驅動效果都不錯。因?yàn)檫_(dá)林頓模塊大多為工業設計的,我見過的模塊耐壓值低的為600V。它不適應做魚機的前級,但是如果用的話,模塊就是熱到100°,它也不一定容易壞。
我對模塊的了解也是半解,我只知模塊接成復合后能用小信號來驅動大電流,它的后管B也能看做第一級管的B極不同之處是放大倍數是前管的倍數了,又要輸出大電流又要高的放大倍數來減小驅動要求只有接成復合,但運用時B級輸入一個觸發驅動信號之后可利用第二組驅動源來驅動BX極來加速電流生成
0
回復
@yhliang2
達林頓模塊分“高壓模塊”和“低壓模塊”2種?!案邏耗K”內部的硅晶片采用高耐壓晶體管制作工藝制造。適合于高電壓下工作,所以其放大倍數β值低,飽和壓降icVce高。為了改少驅動功率“高壓達林頓模塊”都采用多級達林頓結構封裝?!暗蛪耗K”由于其放大倍數β值比高壓模塊高。,飽和壓降icVce低,所以多數只采用了單級達林頓結構封裝。達林頓模塊的輸入端有“B”和“BX”之區分?!癇”是達林頓管的輸入端?!癇X”是后級功率管的輸入端。從“B”輸入是整個達林頓模塊設計的合理的輸入端。但是如果這個達林頓模塊工作在“低電壓”和要求“低飽和壓降”的場所。從“B”輸入就有缺點。因?yàn)檫_(dá)林頓模塊的前級驅動管必須有驅動電壓才能推動后級工作。做12V逆變要求的是極低的飽和壓降,整個模塊的“C”在導通時電壓越低越好。模塊的前級驅動管C因失電而不能正常工作。前級驅動管的輸入阻抗又限流了驅動功率,達林頓結構成了缺點。“BX”只是后級晶體管的“B”極的引入點。驅動直接驅動了后級晶體管,適合了低電壓下工作。[圖片] 從上面例表可以看出該系例的達林頓模塊的飽和壓降高達5v。為什么是5v?因該理解為一個適當?shù)倪_(dá)林頓前級晶體管的工作電壓是5v。一個設計為獨立供電的達林頓前級晶體管的驅動供給電壓一般是在5-8v之間。
版主:是否可以提供一個達林頓模塊用于自控機和低頻機的具體點的線路圖呢,以利大家提高…先頂版主
