俞兄,有空討論討論!!

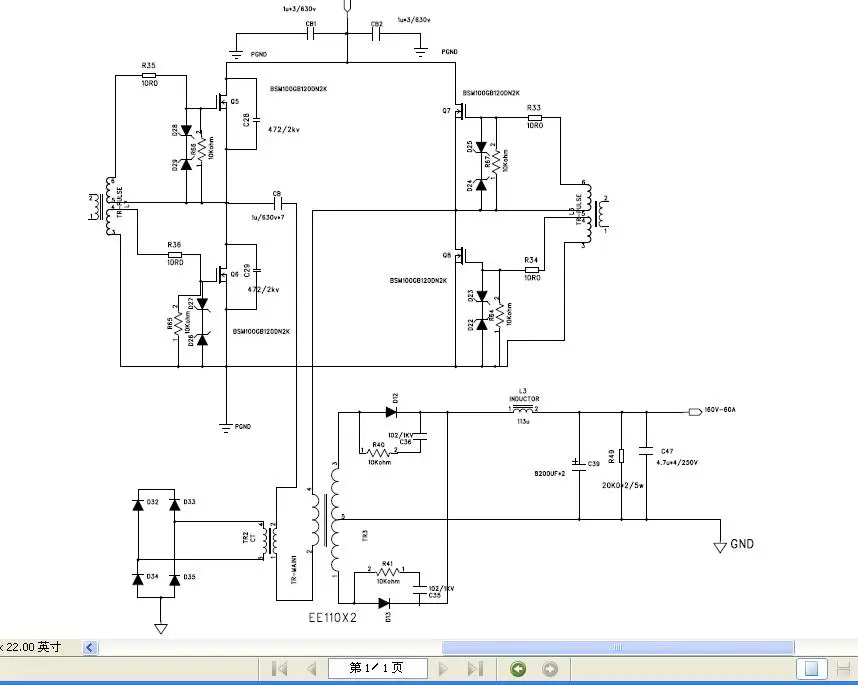

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130290913.jpg');}" onmousewheel="return imgzoom(this);">

這個電路是很成熟的,幾乎沒有故障．
輸出大約是60V,50A．
輸出電流10-60A連續可調．
歡迎討論!!!!!!!!!!!!!!!

輸出電壓是160V,上邊打錯了

驅動太簡單了吧 一般電路

有什么不簡單的電路么?
驅動電路??

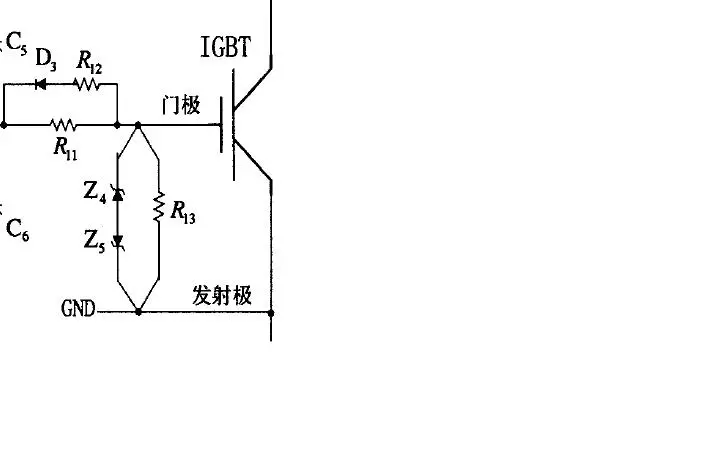

這個驅動電路怎么樣??
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130392280.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130392531.gif');}" onmousewheel="return imgzoom(this);">
這個電路驅動IGBT怎么樣??

D32到D35起什么作用?驅動電路是很經典的.零電壓電容好象小了些,請畫出功率管集射極工作波形.

D32-D35用于原邊電流取樣的,這里畫的是示意圖

超前臂是ZVS滯后是ZCS,
我這個電流可調節范圍是從10A-60A
超前的電容不小  波形暫時沒有

是移相調脈寬控制嗎?若是的話,超前臂的CE波形在控一半的狀態下請畫個簡圖.我關心的是是否有電壓的硬開通現象產生?

不要如此復雜,第一貼的圖已可以了.

我使用的是有限雙極性控制

如果是移相控制
假如我把死區設置比較大的話,還能出現直通現象么?

能分析分析第9貼中電感L2的作用么
大小是160UH/1KHZ

延遲作用

過流保護取樣在兩橋臂間有點欠佳,假設上下管由于某種原因直通,取樣不到直通電流而無法關激勵.應該變更取樣點.

謝謝,我是在兩個IGBT上分別去的電流,上邊給的圖是參考的
輸出使用的是全橋整流
電路已經做了變動的

主控芯片可以介紹一下嗎? 各點的相關波形貼出來呀.謝謝!

控制芯片是UC3879
控制方式為雙極性控制
波形暫時還沒有
抱歉

既然是討論,就全圖貼上來,讓大家看看吧!

要么不貼圖,作理論上的討論,貼圖的話就要貼成熟的圖,不要留一手,以免誤導初學者.

呵呵
這個電路原來是我做的
后來是在別人的幫助下我才改正的
這里結構參數沒什么問題的 僅僅輸出是全橋的

我發一些雙極性控制電路的資料
一起研究研究吧1130475671.rar

不錯,是好東東

我覺得這種驅動方式,驅動三四千瓦電源還可以,驅動十千瓦的電源,IGBT關斷比較困難

請問:輸入變化很大300-560V,輸出要穩在510V,功率達2.2K,用雙極性ZVSZCS可以嗎?和移相全橋ZVSZCS相比有何優點

應該可以吧!

為什么比較困難?能告訴原因嗎?
