IR2153輸出加了個對管驅動,結果出問題了

半橋電路,由于是兩個MOS并聯,感覺驅動有點不足,MOS發熱量也有點大
加了對管后,MOS發熱量大大減小,結果是老化一段時間后IR2153就壞了,表現是上驅動沒有輸出了,換2153后一切正常
懷疑那個接在橋臂中點的那個自供電電容了
全部回復(42)
正序查看
倒序查看
2005-10-24 20:01
驅動后面加了NPN PNP對管嗎?那NPN的低壓電源是哪里來的?和2153共用一個電源?
0
回復
2005-10-25 07:44
@老化中的鎮流器
驅動后面加了NPNPNP對管嗎?那NPN的低壓電源是哪里來的?和2153共用一個電源?
是啊
0
回復
xhzeng
LV.5
4
2005-10-25 11:06
能將電路貼出來嗎?貼出來大家分析會方便些.
我曾經有新采用此種方式作過驅動,要點應該是:電源供應,信號寄生振蕩的處理,對管的選擇.
0
回復
flute
LV.8
5
2005-10-25 11:19
把圖貼上,好讓大家分析啊
0
回復
2005-10-25 11:59

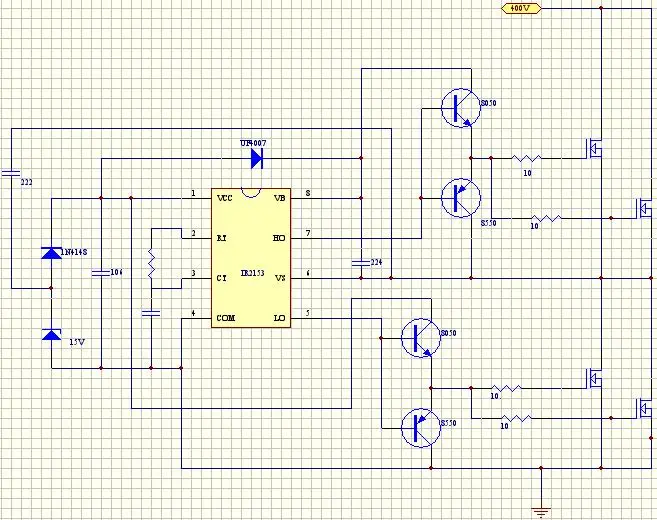

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130212789.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2005-10-25 12:03
@tanguojian
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1130212789.jpg');}"onmousewheel="returnimgzoom(this);">
2153VCC的濾波電容要用電解..你圖上只有個104的電容.這樣恐怕不行.還有你驅動上管的NPN PNP的電源.為什么在那里??這樣不能工作吧?還有就算能工作,覺得還是不要和2153共用一個電源為好.....
0
回復
2005-10-25 12:11
@tanguojian
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1130212789.jpg');}"onmousewheel="returnimgzoom(this);">
各種原因,不方便標出所有參數和畫出全部的電路
為別人干活啊,身不由己,還請大家見諒


最開始沒有8050和8550兩對管子,真接用IR2153驅動兩個MOS
感覺損耗太大了,但是老化很長時間都沒有出問題
后來加了兩對對管做驅動,功耗少了10W左右
現在測的MOS柵極的上升和下降沿都只有20ns左右
但是老化一段時間后IR2153就壞了
極其郁悶,IR2153所給的一項參數dVs/dt最大為50V/ns
現在就算是沿的時間只有20ns,也不過是20V/ns啊

現在想最大的問題可能是這種供電方式吧
222上面的沖擊太大了
0
回復
2005-10-25 12:12
@老化中的鎮流器
2153VCC的濾波電容要用電解..你圖上只有個104的電容.這樣恐怕不行.還有你驅動上管的NPNPNP的電源.為什么在那里??這樣不能工作吧?還有就算能工作,覺得還是不要和2153共用一個電源為好.....
那個是106,不是104,看不清楚,這個電路能工作
0
回復
tanguojian
LV.5
10
2005-10-25 12:22
@tanguojian
那個是106,不是104,看不清楚,這個電路能工作
加對管不會增加耗電的
0
回復
2005-10-25 13:02
@tanguojian
各種原因,不方便標出所有參數和畫出全部的電路為別人干活啊,身不由己,還請大家見諒最開始沒有8050和8550兩對管子,真接用IR2153驅動兩個MOS感覺損耗太大了,但是老化很長時間都沒有出問題后來加了兩對對管做驅動,功耗少了10W左右現在測的MOS柵極的上升和下降沿都只有20ns左右但是老化一段時間后IR2153就壞了極其郁悶,IR2153所給的一項參數dVs/dt最大為50V/ns現在就算是沿的時間只有20ns,也不過是20V/ns啊現在想最大的問題可能是這種供電方式吧222上面的沖擊太大了
驅動上管的NPN PNP的電源放在VB那里.電路能工作嗎?
0
回復
hvic
LV.4
12
2005-10-25 13:06
@tanguojian
各種原因,不方便標出所有參數和畫出全部的電路為別人干活啊,身不由己,還請大家見諒最開始沒有8050和8550兩對管子,真接用IR2153驅動兩個MOS感覺損耗太大了,但是老化很長時間都沒有出問題后來加了兩對對管做驅動,功耗少了10W左右現在測的MOS柵極的上升和下降沿都只有20ns左右但是老化一段時間后IR2153就壞了極其郁悶,IR2153所給的一項參數dVs/dt最大為50V/ns現在就算是沿的時間只有20ns,也不過是20V/ns啊現在想最大的問題可能是這種供電方式吧222上面的沖擊太大了
他們是寫了50V/ns,但是只是保證這個范圍內你的片子不損壞,
但是有可能會誤動作
0
回復
tanguojian
LV.5
13
2005-10-25 13:09
@老化中的鎮流器
驅動上管的NPNPNP的電源放在VB那里.電路能工作嗎?
能工作
0
回復
tanguojian
LV.5
14
2005-10-25 13:10
@hvic
他們是寫了50V/ns,但是只是保證這個范圍內你的片子不損壞,但是有可能會誤動作
不是誤動作,是壞了!
0
回復
2005-10-25 13:12
@tanguojian
能工作
就算能工作也會有問題吧??我個人覺得.
0
回復
tanguojian
LV.5
16
2005-10-25 13:16
@老化中的鎮流器
就算能工作也會有問題吧??我個人覺得.
沒有問題的,仔細想想,連耗電都不會增加呢
波形我也看過,沒問題的
0
回復
hvic
LV.4
17
2005-10-25 13:27
@tanguojian
不是誤動作,是壞了!
誤動作才會壞阿,輸出會lattch,只到損壞
0
回復
2005-10-25 13:29
@tanguojian
沒有問題的,仔細想想,連耗電都不會增加呢波形我也看過,沒問題的
哦.想起來了.呵呵忘記了是驅動上管...
0
回復
tanguojian
LV.5
19
2005-10-25 13:36
@hvic
誤動作才會壞阿,輸出會lattch,只到損壞
現在把222那個電容并到MOS上去了,不用他供電了
用一個外接電源供電,看工作一段時間還壞不壞

后悔看別人的電路想都不想就用,給自己帶來很大的麻煩
0
回復
tanguojian
LV.5
20
2005-10-25 13:38
@老化中的鎮流器
哦.想起來了.呵呵忘記了是驅動上管...
如果耗電都不增加,會帶來什么問題呢?
0
回復
ken21cn
LV.8
21
2005-10-25 14:40
@tanguojian
各種原因,不方便標出所有參數和畫出全部的電路為別人干活啊,身不由己,還請大家見諒最開始沒有8050和8550兩對管子,真接用IR2153驅動兩個MOS感覺損耗太大了,但是老化很長時間都沒有出問題后來加了兩對對管做驅動,功耗少了10W左右現在測的MOS柵極的上升和下降沿都只有20ns左右但是老化一段時間后IR2153就壞了極其郁悶,IR2153所給的一項參數dVs/dt最大為50V/ns現在就算是沿的時間只有20ns,也不過是20V/ns啊現在想最大的問題可能是這種供電方式吧222上面的沖擊太大了
在半橋中點和VS串一電阻看看.
0
回復
shaweng21
LV.4
22
2005-10-25 15:30
@ken21cn
在半橋中點和VS串一電阻看看.
這電路速度可能跟不上原電路,這樣就會損壞IC.
0
回復
ken21cn
LV.8
23
2005-10-25 15:35
@shaweng21
這電路速度可能跟不上原電路,這樣就會損壞IC.
什么叫速度跟不上?驅動電流明顯增大了.
損壞特別是上臂的損壞,很多時候要看其瞬態的尖峰,其中Vb-Vs的就很重要.
0
回復
shaweng21
LV.4
24
2005-10-25 15:55
@ken21cn
什么叫速度跟不上?驅動電流明顯增大了.損壞特別是上臂的損壞,很多時候要看其瞬態的尖峰,其中Vb-Vs的就很重要.
我在討論原題目,他這樣加一級驅動,是很好的.但他取用電路速度跟不上.
0
回復
saber9090
LV.4
25
2005-10-25 15:59
@ken21cn
什么叫速度跟不上?驅動電流明顯增大了.損壞特別是上臂的損壞,很多時候要看其瞬態的尖峰,其中Vb-Vs的就很重要.
是反抽的瞬時電流通過晶體管的結電容,進入HO和LO,引起的損壞.可以用萬用表查一下是否這兩個腳壞了.各串一個51的電阻吧.
祝你好運.
0
回復
tanguojian
LV.5
26
2005-10-25 16:06
@tanguojian
現在把222那個電容并到MOS上去了,不用他供電了用一個外接電源供電,看工作一段時間還壞不壞后悔看別人的電路想都不想就用,給自己帶來很大的麻煩
改了之后不壞了,看來是這種供電有問題了

不過這下倒是難辦了,怎么把這個供電解決掉啊
要是再做一板的話,老板恐怕.......

0
回復
2005-10-25 16:14
@tanguojian
改了之后不壞了,看來是這種供電有問題了不過這下倒是難辦了,怎么把這個供電解決掉啊要是再做一板的話,老板恐怕.......唉
就是感覺那樣供電不爽.....你這個東西是什么產品上的?HID??功率很大嗎?
0
回復
tanguojian
LV.5
28
2005-10-25 16:48
@老化中的鎮流器
就是感覺那樣供電不爽.....你這個東西是什么產品上的?HID??功率很大嗎?
差不多,250W的,呵呵
0
回復
2005-10-25 16:50
@tanguojian
差不多,250W的,呵呵
250W高頻的吧??金鹵燈還是鈉燈的?頻率調制加恒功率?
0
回復
tanguojian
LV.5
30
2005-10-25 16:57
@saber9090
是反抽的瞬時電流通過晶體管的結電容,進入HO和LO,引起的損壞.可以用萬用表查一下是否這兩個腳壞了.各串一個51的電阻吧.祝你好運.
不至于,晶體管的結電容很小,不像MOS管
0
回復
tanguojian
LV.5
31
2005-10-25 17:02
@老化中的鎮流器
250W高頻的吧??金鹵燈還是鈉燈的?頻率調制加恒功率?
呵呵,鈉燈,是高頻的
