磁環功率

今天偶得一個鐵氧體磁環-H65×38×25-R7K-AL18760,
準備做個高頻JJ,請大家?guī)兔φf說,
能出多大功率?
用3525或494+圖騰的話,頻率、變壓器參數怎么選擇?

全部回復(21)
正序查看
倒序查看
2009-12-18 23:35
好東西啊
0
回復
水陸空
LV.6
3
2009-12-20 10:04
看看我的這個,頻率約25K,功率400W

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3265391261274471.jpg');}" onmousewheel="return imgzoom(this);">
你這個12V供電應該能做1千W上下參數自己試驗,先用花線繞3匝試試,驅動頻率不要太高
0
回復
2009-12-20 10:23
@水陸空
看看我的這個,頻率約25K,功率400W[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3265391261274471.jpg');}"onmousewheel="returnimgzoom(this);">你這個12V供電應該能做1千W上下參數自己試驗,先用花線繞3匝試試,驅動頻率不要太高
你的磁環實用是么地方的磁環?能說說嗎?
0
回復
2009-12-20 10:24
@水陸空
看看我的這個,頻率約25K,功率400W[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3265391261274471.jpg');}"onmousewheel="returnimgzoom(this);">你這個12V供電應該能做1千W上下參數自己試驗,先用花線繞3匝試試,驅動頻率不要太高
做的不錯,那個電視上用的共模濾波器是關斷電感嗎?如果是會不會太小了?
0
回復
2009-12-20 10:35
@wangguangjun81
做的不錯,那個電視上用的共模濾波器是關斷電感嗎?如果是會不會太小了?
我也認為哪個電感應該換成別的做更好,共模電感導磁率很高,易飽和,里面空間看起來還富足,換個大的低導磁濾波電感用粗導線繞置.
0
回復
水陸空
LV.6
7
2009-12-20 11:10
@wang640909
你的磁環實用是么地方的磁環?能說說嗎?
磁環是高頻電源的濾波電感,像這個
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3265391261278444.jpg');}" onmousewheel="return imgzoom(this);">
關斷電感懶繞才用那濾波電感的雙線并聯用
0
回復
水陸空
LV.6
8
2009-12-21 09:17
@wang640909
你的磁環實用是么地方的磁環?能說說嗎?
這種不能做高頻變壓器
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3265391261358196.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
笨鳥飛
LV.5
9
2009-12-21 09:48
@水陸空
看看我的這個,頻率約25K,功率400W[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3265391261274471.jpg');}"onmousewheel="returnimgzoom(this);">你這個12V供電應該能做1千W上下參數自己試驗,先用花線繞3匝試試,驅動頻率不要太高
請問,你那個藍色的線是什么線,就是一般的接電燈的那種嗎?用那個絕緣的線可以做初級嗎?就是接電燈的也有兩種,一種是里面是一根銅絲的,另一種是多概細銅絲的,如果右以的話,用那種?
0
回復
wang640909
LV.8
10
2009-12-21 09:52
@笨鳥飛
請問,你那個藍色的線是什么線,就是一般的接電燈的那種嗎?用那個絕緣的線可以做初級嗎?就是接電燈的也有兩種,一種是里面是一根銅絲的,另一種是多概細銅絲的,如果右以的話,用那種?
要用帶絕緣的多股線,粗電線也不行.
0
回復
水陸空
LV.6
11
2009-12-21 09:55
@笨鳥飛
請問,你那個藍色的線是什么線,就是一般的接電燈的那種嗎?用那個絕緣的線可以做初級嗎?就是接電燈的也有兩種,一種是里面是一根銅絲的,另一種是多概細銅絲的,如果右以的話,用那種?
藍線是12根0.69的漆包線擰麻花狀后用絕緣膠帶包走起來的,用多股電源線也可以的,試試就知了.
0
回復
笨鳥飛
LV.5
12
2009-12-21 10:13
@水陸空
藍線是12根0.69的漆包線擰麻花狀后用絕緣膠帶包走起來的,用多股電源線也可以的,試試就知了.

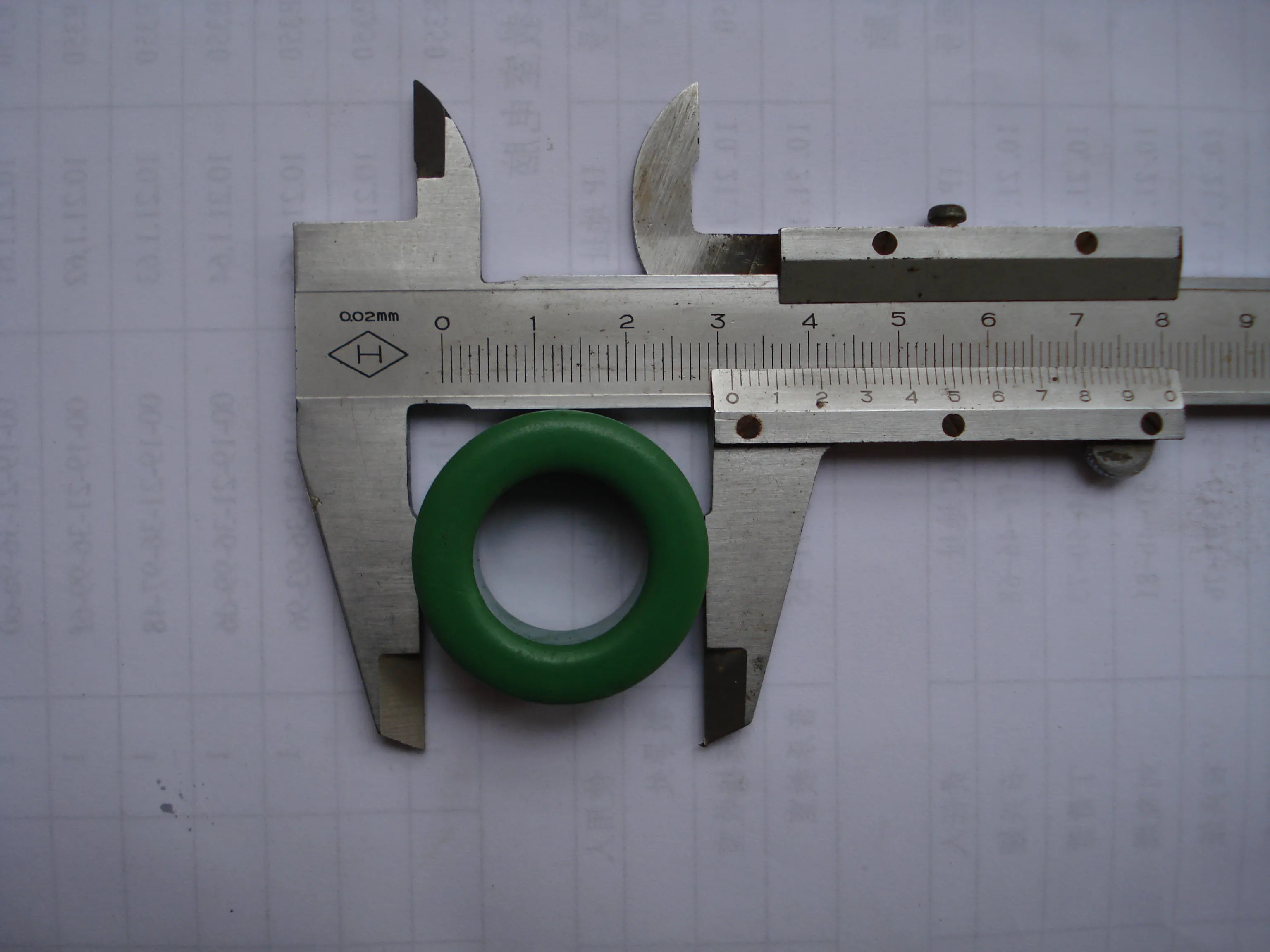

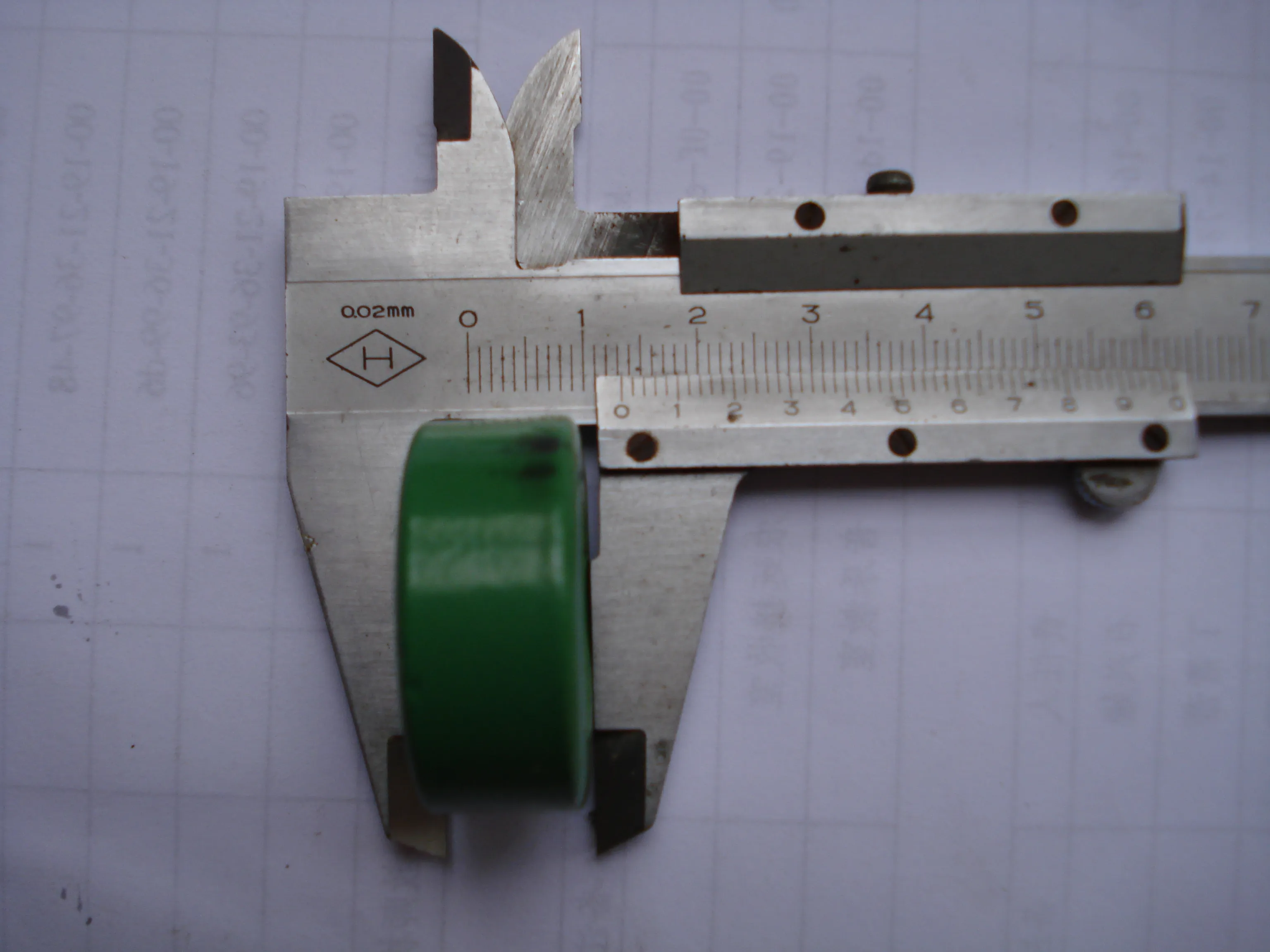

我正好手上有一個摩托車低音炮里拆的磁環,請給我一個參數,我要求用,3525,75N75場管,功率在三百W左右就行500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2962081261361555.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2962081261361573.jpg');}" onmousewheel="return imgzoom(this);">
內徑一點八
0
回復
2009-12-21 10:17
@笨鳥飛
我正好手上有一個摩托車低音炮里拆的磁環,請給我一個參數,我要求用,3525,75N75場管,功率在三百W左右就行[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/2962081261361555.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/2962081261361573.jpg');}"onmousewheel="returnimgzoom(this);">內徑一點八
樓主手工不錯!請說一說次級多少匝,用怎樣的方法繞的,磁環繞線麻煩啊
0
回復
水陸空
LV.6
14
2009-12-21 11:01
@wangguangjun81
樓主手工不錯!請說一說次級多少匝,用怎樣的方法繞的,磁環繞線麻煩啊
覺得磁環繞線比EI,EC的還簡單,主要是初次級不用引岀線,少了很多麻煩
0
回復
水陸空
LV.6
15
2009-12-21 11:45
@笨鳥飛
我正好手上有一個摩托車低音炮里拆的磁環,請給我一個參數,我要求用,3525,75N75場管,功率在三百W左右就行[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/2962081261361555.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/2962081261361573.jpg');}"onmousewheel="returnimgzoom(this);">內徑一點八
這個是昨天搞的,跟你的尺寸差不多,只能做200W左右,驅動頻率30k
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3265391261367128.jpg');}" onmousewheel="return imgzoom(this);">
初級24根0.4線,4+4T,次級0.5線120T
0
回復
笨鳥飛
LV.5
16
2009-12-21 11:53
@水陸空
這個是昨天搞的,跟你的尺寸差不多,只能做200W左右,驅動頻率30k[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3265391261367128.jpg');}"onmousewheel="returnimgzoom(this);">初級24根0.4線,4+4T,次級0.5線120T
樓主的手工不錯,你是怎么繞的那個線,環形的繞線不好繞.你初級的中間抽頭在那里?
0
回復
水陸空
LV.6
17
2009-12-21 11:57
@笨鳥飛
樓主的手工不錯,你是怎么繞的那個線,環形的繞線不好繞.你初級的中間抽頭在那里?
看這面,短線為抽頭接12V電源+,長線頭接場管D極500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3265391261367799.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2009-12-21 12:08
@水陸空
看這面,短線為抽頭接12V電源+,長線頭接場管D極[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3265391261367799.jpg');}"onmousewheel="returnimgzoom(this);">
用膠布絕緣太麻煩,怎么不用絕緣套管呢
0
回復
水陸空
LV.6
19
2009-12-21 12:16
@wangguangjun81
用膠布絕緣太麻煩,怎么不用絕緣套管呢
我們這里地方小,很多元件都難找,蛇皮管里面是玻纖,易過敏不敢用,我是懶人不想去找,只好用膠布卷了
0
回復
wang640909
LV.8
20
2009-12-21 12:37
@水陸空
看這面,短線為抽頭接12V電源+,長線頭接場管D極[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3265391261367799.jpg');}"onmousewheel="returnimgzoom(this);">
做工挺好,4匝好處理,3匝有點小麻煩.我昨天也搞了一個,數據線沒找到,找到也發上來.
0
回復
水陸空
LV.6
21
2009-12-21 12:53
@wang640909
做工挺好,4匝好處理,3匝有點小麻煩.我昨天也搞了一個,數據線沒找到,找到也發上來.
3匝頻率有點高,我另一個頻率要44K左右.用磁環做機機可能要一個合適的初級匝數才可用,我試了上面那個環磁3匝不行,空載電流大,調不下來.另一個更小的,初級5匝調低頻率不行.
0
回復
笨鳥飛
LV.5
22
2009-12-21 13:08
@水陸空
3匝頻率有點高,我另一個頻率要44K左右.用磁環做機機可能要一個合適的初級匝數才可用,我試了上面那個環磁3匝不行,空載電流大,調不下來.另一個更小的,初級5匝調低頻率不行.
樓主,我看了一下我這個磁環原來工作的電路,也是494,494的5\6腳分別是用的152,12K,如果按494的公式算,這個的工作頻率在60KHZ,推挽也在30KHZ了
0
回復
