哪的波型?

是R2兩端的波形,在測試的時候沒有把LD接入

沒接入!哈哈!這個波型就是對的了.

如何去掉下沖的尖峰脈沖呢?

有RC低通濾波器即可

加點負載就好了.

哈哈!掩耳盜鈴之計!高啊!

加一個RCD-R鉗位電路就可以了吧.我是菜鳥,不對的話請包涵..

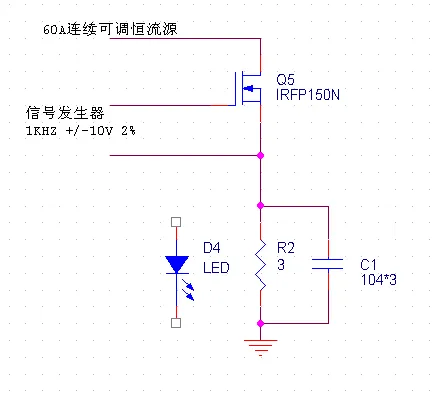

今天我把電路簡化了一下,電路圖如下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3278091261459632.png');}" onmousewheel="return imgzoom(this);">

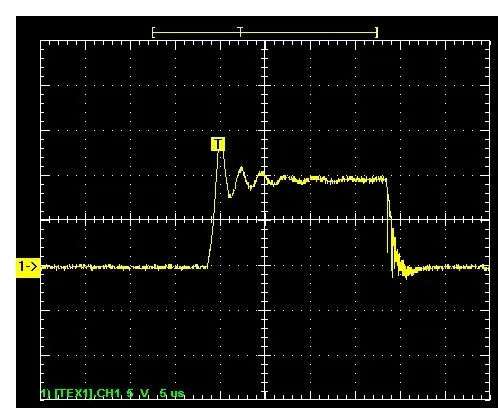

測試時LD用電阻代替,測得的波形如下圖所示

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3278091261459471.jpg');}" onmousewheel="return imgzoom(this);">


下沖的尖峰得到了改進,但是上沖的尖峰卻增大了很多

如何加負載,沒有看明白你的意思
能具體說一下嗎?

你的意思是在電感上并聯吧
我覺得問題應該不是出在電感上,后面我把電路簡化了一下,去掉電感,用一個MOS管,在MOS管關斷時,還是有很大的下沖尖峰

是RC低通濾波器嗎?!

我是把RC(R=100 C=0.47u)串聯后并在電阻兩端,然后測了下C兩端的波形,結果變成了類似于三角波

再來點人氣吧,請教高手呀

終于會加負載了,好!
再在Q5的D到地間就近加個47U以上的電解就好了.

Q5的D與地之間,實際是恒流源的兩端,加過電容以后,波形沒有得到改善,單純測試恒流源的紋波,也非常大,考慮是恒流源性能的問題

今天重新做了下實驗,將恒流源內部的開關電源換成了線性電源,然后再加恒流電路,得到的紋波明顯變小了,另外在輸入部分加了π型濾波,對脈沖電路跟前級的恒流電路起到了很好的隔離作用
