沒辦法在不開板就開不了了，明天能把資料傳過去，…… …… 12.30 兩種機子一共4塊機一共開了4套，光料就得……明天快遞回來我在上圖給大家看看，板已開,自控機〖船機〗有償服務! 大家都來指點下,〈停止〉有板送!
剛剛做了個小機,現在想做個大的 在版主的指導下相信大家都有做自控機的沖動,我也想做但現在沒有電腦不能畫板,要是誰能把版主的《新版自控機電路》畫成pcb我開板后將贈送幾塊,運費自理, 板會在廣東惠州開 還有在打算做個《1500w的高頻機》,用兩只55的變壓器初并,次串,有思路的朋友可以給貼說話, 有多的板也可贈送, 248自控機 1500w高頻機想做的快來參與,所有的所有只在這跟帖! 請老師們點評下, 謝謝 qinzutain幸苦了 沒辦法在不開板就開不了了，明天能把資料傳過去，…… …… 12.30 兩種機子一共4塊機一共開了4套，光料就得……明天快遞回來我在上圖給大家看看，
沒辦法在不開板就開不了了，明天能把資料傳過去，…… …… 12.30 兩種機子一共4塊機一共開了4套，光料就得……明天快遞回來我在上圖給大家看看，全部回復(120)
正序查看
倒序查看

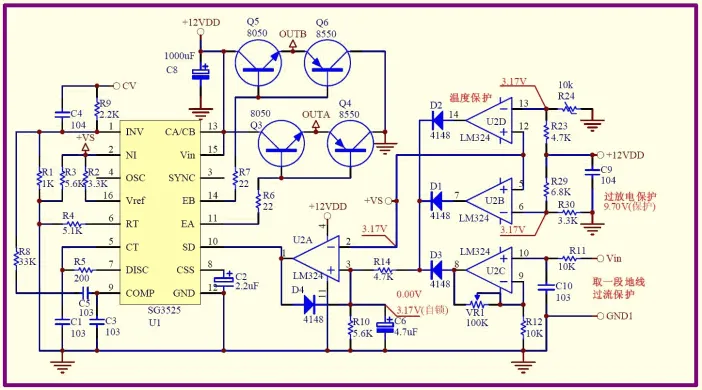

@我愛玩魚機
自控機是很很想做但技術工藝不好不過EE55兩只做1500W我也有想過了EE55買好了還有盒子只是在定位問題12V的話電流太大了24V不是專業電魚搞兩個電池不多方便
自控極可以先做的嗎,我也是先把板開了在買鐵心,模塊,因?yàn)榭爝^(guò)年了,明年就不知還有機會開板不了,高頻機能搞個12,24通用的應該行
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/804431260413799.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/804431260413799.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qinzutaim
個人建議你還是把兩付磁芯并在一起用吧,省線還省體積呢!電路圖給個鏈接吧,偶有點懶.打算做成多大尺寸的PCB?單面的還是雙面的?

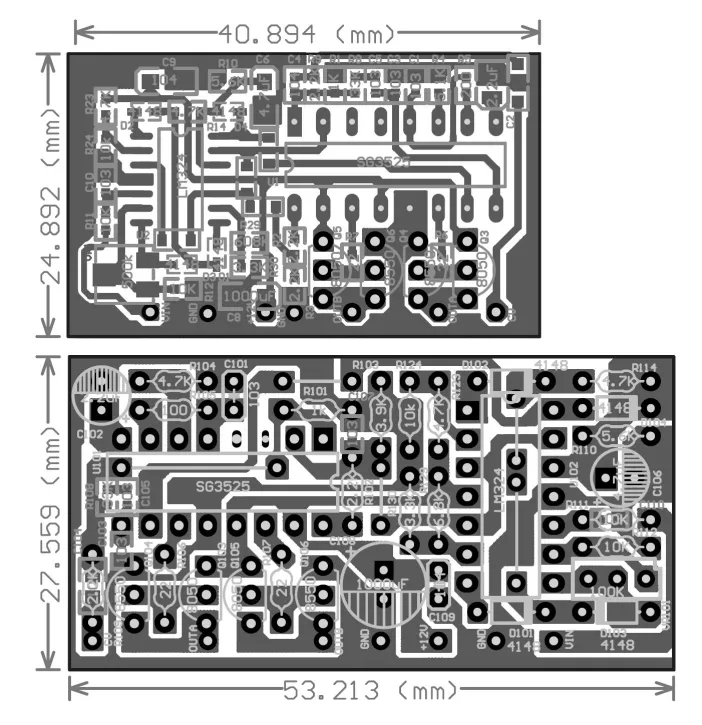

這個參考下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/804431260413344.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/804431260413344.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tung84
這個參考下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/804431260413344.jpg');}"onmousewheel="returnimgzoom(this);">
建議不用貼片元件,磕磕碰碰容易損壞!用B772和D882做圖騰!小板要加定位孔吧?
0
回復
@tung84
這個參考下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/804431260413344.jpg');}"onmousewheel="returnimgzoom(this);">

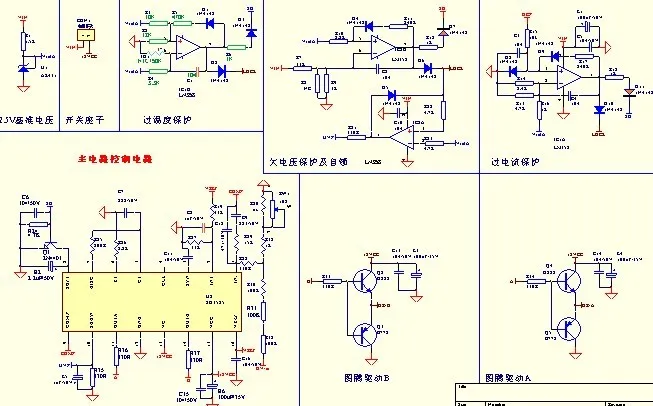

做了些更改,先曬一下,有什么不對的趕緊提出來哦.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/322851260434281.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/322851260434281.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qinzutaim
做了些更改,先曬一下,有什么不對的趕緊提出來哦.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/322851260434281.jpg');}"onmousewheel="returnimgzoom(this);">
我也是新手,大家都來指點下,我的想法是沒有成成熟的339保護電路就用這個電路,
此電路上加個7812,在加只7805做基準,
有實質性見議的有要此板的都可以聊聊,
不用貼片
要加定位
可調的位置
此電路上加個7812,在加只7805做基準,
有實質性見議的有要此板的都可以聊聊,
不用貼片
要加定位
可調的位置
0
回復
@tung84
我也是新手,大家都來指點下,我的想法是沒有成成熟的339保護電路就用這個電路,此電路上加個7812,在加只7805做基準,有實質性見議的有要此板的都可以聊聊,不用貼片要加定位可調的位置
原理圖評審啦,沒意見要畫PCB了.
322851260496717.pdf
322851260496717.pdf
0
回復
@qinzutaim
做了些更改,先曬一下,有什么不對的趕緊提出來哦.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/322851260434281.jpg');}"onmousewheel="returnimgzoom(this);">
后級大家看看用這合適不
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/804431260505378.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/804431260505378.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@tung84
后級大家看看用這合適不[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/804431260505378.gif');}"onmousewheel="returnimgzoom(this);">
找到“新版自控機電路”的圖了,先做它吧,過兩天上PCB.
0
回復
@tung84
就是你先畫自控機,這次做的是兩種機子,看來我的表達不行啊,
電路我不懂,只要保證穩定性,可靠性,抗干擾性,
下面是引用大師的
要注下幾點:
一:地線盡可能寬,每一IC旁要裝上103,104左右的小電容加10UF以上的濾波電容.
二:保護信號線要獨立走線.
三:走線布線最好能順著輸入輸出方向布線,不要到處來回走線.
四:每個場管柵極要接10K到47K間的到地電阻降低柵機電阻值,柵極到信號間串接10R到100R電阻,如果幾個管直相并用還要在柵極串小磁珠.
五:因?yàn)榇蠊β蕶C(jī)功率元件多,所以功率管排布多在電路板兩側,也就是左右兩邊.這樣我們就要考慮信號走線不能過長且兩邊信號走線要完
全對稱等問題.
下面是引用大師的
要注下幾點:
一:地線盡可能寬,每一IC旁要裝上103,104左右的小電容加10UF以上的濾波電容.
二:保護信號線要獨立走線.
三:走線布線最好能順著輸入輸出方向布線,不要到處來回走線.
四:每個場管柵極要接10K到47K間的到地電阻降低柵機電阻值,柵極到信號間串接10R到100R電阻,如果幾個管直相并用還要在柵極串小磁珠.
五:因?yàn)榇蠊β蕶C(jī)功率元件多,所以功率管排布多在電路板兩側,也就是左右兩邊.這樣我們就要考慮信號走線不能過長且兩邊信號走線要完
全對稱等問題.
0
回復
@tung84
電路我不懂,只要保證穩定性,可靠性,抗干擾性,下面是引用大師的要注下幾點:一:地線盡可能寬,每一IC旁要裝上103,104左右的小電容加10UF以上的濾波電容.二:保護信號線要獨立走線.三:走線布線最好能順著輸入輸出方向布線,不要到處來回走線.四:每個場管柵極要接10K到47K間的到地電阻降低柵機電阻值,柵極到信號間串接10R到100R電阻,如果幾個管直相并用還要在柵極串小磁珠.五:因?yàn)榇蠊β蕶C(jī)功率元件多,所以功率管排布多在電路板兩側,也就是左右兩邊.這樣我們就要考慮信號走線不能過長且兩邊信號走線要完全對稱等問題.
請問下圖騰在推多管時是用對管好,還是用一只二極管加一只三極管好,還是用變壓器推呢,謝謝
