討論一個“繼電器觸點粘連檢測電路”

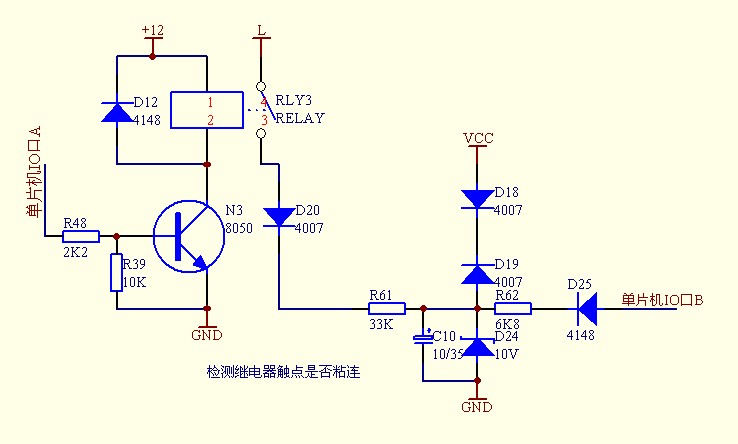

在繼電器的使用過程中,萬一觸點發生粘連,單片機就可能不能使繼電器釋放,導致交流一直通著,從而引發事故,因此增加繼電器的觸點粘連檢測電路是有必要的.這是我在一個電熱地毯上看到的電路,想和大家討論一下為什么能起到觸點粘連檢測作用.
全部回復(1)
正序查看
倒序查看
cuianbin
LV.2
2
2009-12-03 14:02
先談一談自己的看法,因?yàn)橥ㄟ^(guò)單片機檢測,必然要用到程序.單片機每次通過IO口A發個0關掉三極管后,繼電器觸電應該釋放,這時候如果觸電粘連,那么這塊檢測電路應該能夠產生一個信號給IO口B.但是D25這個二極管攔在這里起什么作用?D18,D19又起什么作用呢?
