用單片機實現DC DC變換電路

由于項目要求,用單片機實現輸入5V輸出4.2V的DC DC變換電路,現在已經完全實現其功能.
而現在合作公司又要求輸入改為5-12V可變,由于對單片機還不是十分的了解,請有過這方面經驗的兄弟們幫忙分析一下,會有什么問題.我會適時的把我的實驗結果發上來.
小弟先謝過了!
全部回復(15)
正序查看
倒序查看
wenhzh
LV.5
2
2005-10-19 08:47
頂上去
0
回復
wenhzh
LV.5
3
2005-10-19 09:36
頂上去
0
回復
2005-10-19 12:43
@wenhzh
頂上去
幫你頂一下吧,單片機一般都要求是確切的值,輸入變動范圍大就不好做
0
回復
2005-10-19 12:46
不知能否將SCH圖發出來
0
回復
wenhzh
LV.5
6
2005-10-21 08:50
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129855799.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
wenhzh
LV.5
7
2005-10-21 08:52
@wenhzh
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129855799.jpg');}"onmousewheel="returnimgzoom(this);">

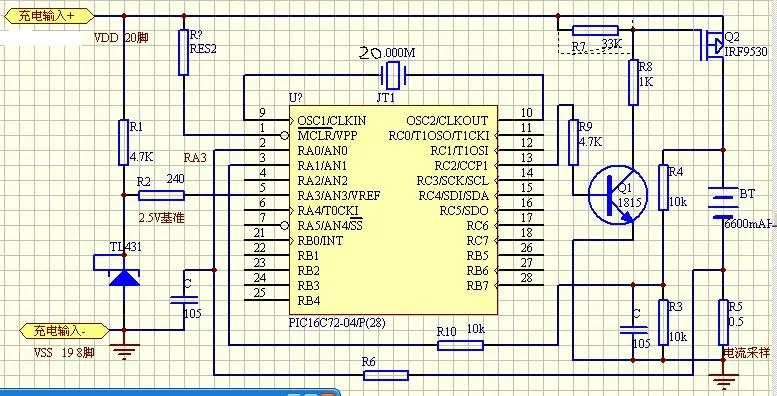

這是原來的圖,單片機到時候要獨立共電的
0
回復
wenhzh
LV.5
8
2005-10-21 08:53
@wenhzh
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129855799.jpg');}"onmousewheel="returnimgzoom(this);">
MOS改為邏輯型的,
0
回復
wenhzh
LV.5
9
2005-10-21 09:00
@wenhzh
MOS改為邏輯型的,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129856414.gif');}" onmousewheel="return imgzoom(this);">
0
回復
westfrog
LV.2
10
2005-10-22 11:16
思路是不是用單片機代替boost電路的開關?
不知道你那單片機的速度能否跟上呢.
輸出采樣--》pwm輸出--》驅動--》開關.
這不和你5v--4v電路原理一樣么?
0
回復
pansa
LV.2
11
2005-10-22 11:46
0
回復
westfrog
LV.2
12
2005-10-22 12:28
@pansa
用單片機驅動成本不低吧,是不是為了存儲充電曲線,實現智能充電呢?帶a/d的單片機都不便宜吧?
0
回復
wenhzh
LV.5
13
2005-10-22 12:38
@westfrog
思路是不是用單片機代替boost電路的開關?不知道你那單片機的速度能否跟上呢.輸出采樣--》pwm輸出--》驅動--》開關.這不和你5v--4v電路原理一樣么?
是的,但是輸入的范圍大了,輸入輸出的壓差大了,有什么問題,這是我擔心的
0
回復
wenhzh
LV.5
14
2005-10-22 12:40
@westfrog
用單片機驅動成本不低吧,是不是為了存儲充電曲線,實現智能充電呢?帶a/d的單片機都不便宜吧?
不是的,因為單片機還要有另外兩個用途,因此再加一個充電管理不就更好了.
我們用的這個單片機大概6RMB吧
0
回復
wenhzh
LV.5
15
2005-10-22 12:42
@pansa
是的,現在也是這樣做的,因為現在程序沒有出來,我還沒有辦法實驗,估計PWM的頻率在20K.
0
回復
wenhzh
LV.5
16
2005-10-22 12:45
@pansa
不是生壓,而是降壓到4.2V
