又做了個小的自控機

前兩天我也用248的鐵芯做了一臺自控機,電容用的是10uf的,帶2個200瓦的燈狂閃,帶1000W太陽燈亮的很,這兩天在福建出差,所以還沒去試電魚的效果,回去后我把機器的照片也放到網上來秀一下.請各位高手指正.

今天出差回來了,把剛做好的機器拿來嗮嗮,海沒去電過,過幾天電了我再向兄弟們匯報
全部回復(35)
正序查看
倒序查看
jingwei
LV.7
2
2009-11-03 15:28
期待.  我的一也在進行中.已經調試了4個晚上了,就是峰值死不上去,其它方面還好,哎!
0
回復
2009-11-03 15:34
@jingwei
期待.  我的一也在進行中.已經調試了4個晚上了,就是峰值死不上去,其它方面還好,哎!
你的基極上串4007就可以了
0
回復
jingwei
LV.7
4
2009-11-03 15:36
@真心浪子
你的基極上串4007就可以了
這個是為什么阿? 4007會不會發熱或穿掉?
0
回復
2009-11-03 15:37
@jingwei
期待.  我的一也在進行中.已經調試了4個晚上了,就是峰值死不上去,其它方面還好,哎!
我用各種機器都電過魚,最終發現還是自控機相對比較好用,可能是我們那的水質關系吧,我最多一次用自控機電了980多斤魚,鐵芯用的市25*50*120的
0
回復
jingwei
LV.7
6
2009-11-03 15:39
@真心浪子
我用各種機器都電過魚,最終發現還是自控機相對比較好用,可能是我們那的水質關系吧,我最多一次用自控機電了980多斤魚,鐵芯用的市25*50*120的
在魚池還是野河里電的啊?
0
回復
2009-11-03 15:41
@jingwei
這個是為什么阿?4007會不會發熱或穿掉?
不會,我做了很多次了,非常好用的.你只要在C極和發射極直接串接一個5408,短路只會把它擊掉
0
回復
2009-11-03 15:42
@jingwei
在魚池還是野河里電的啊?
太湖里,知道太湖嗎?都是鯉魚,大的20-30多斤
0
回復
2009-11-03 15:44
@jingwei
在魚池還是野河里電的啊?
你用的是什么管
0
回復
jingwei
LV.7
10
2009-11-03 15:58
@真心浪子
你用的是什么管
我的是bux98a的  30A 450V
0
回復
jingwei
LV.7
11
2009-11-03 15:59
@真心浪子
不會,我做了很多次了,非常好用的.你只要在C極和發射極直接串接一個5408,短路只會把它擊掉
怎樣串? 是并還是穿啊?發圖看看?
0
回復
jingwei
LV.7
12
2009-11-03 16:00
@jingwei
我的是bux98a的  30A450V
是大電流的 所以怕4007吃不消啊.
0
回復
2009-11-03 16:09
@jingwei
是大電流的所以怕4007吃不消啊.
我用的市2sc2147一樣串的市4007啊
0
回復
ty4328100
LV.4
14
2009-11-03 18:28
@真心浪子
我用的市2sc2147一樣串的市4007啊
浪子兄你2sc2147用了幾個
0
回復
2009-11-03 18:30
@ty4328100
浪子兄你2sc2147用了幾個
4個
0
回復
tanming8
LV.6
16
2009-11-04 10:17
@真心浪子
4個
我的機用了四個D547,每個管基極串的肖特基100A/55V.峰值也是死活上不去啊(400伏不到).電容10微法
0
回復
jingwei
LV.7
17
2009-11-04 15:02
@tanming8
我的機用了四個D547,每個管基極串的肖特基100A/55V.峰值也是死活上不去啊(400伏不到).電容10微法
呵呵  要不兄弟你先換4007看看.
0
回復
jingwei
LV.7
18
2009-11-04 15:03
@jingwei
呵呵  要不兄弟你先換4007看看.
你的下過水嗎?效果咋樣?平均電壓幾v?
0
回復
tanming8
LV.6
19
2009-11-04 16:23
@jingwei
呵呵  要不兄弟你先換4007看看.
4007?得了吧!100A的肖特基都熱得不行~平均電壓指針表100伏檔量50伏左右,示波器看峰值才300多!(示波器還特意校準了一次).下水電魚…半米深的水有效范圍是直徑一米的園盤區域…
0
回復
2009-11-04 16:31
@tanming8
4007?得了吧!100A的肖特基都熱得不行~平均電壓指針表100伏檔量50伏左右,示波器看峰值才300多!(示波器還特意校準了一次).下水電魚…半米深的水有效范圍是直徑一米的園盤區域…
100A的肖特基?太夸張了!肖特基耐壓不夠,等于沒串,而且不曉得體積大到什么程度,肯定搞錯了.
0
回復
tanming8
LV.6
21
2009-11-04 21:04
@騙子克星
100A的肖特基?太夸張了!肖特基耐壓不夠,等于沒串,而且不曉得體積大到什么程度,肯定搞錯了.
基極二級管我試過很多,有5408、HER308、6A10、電腦電源里的TO247的高速整流管等等.都一個現象:二級管巨熱!半分鐘后功率管與二級管一起爆掉!
0
回復
dyzlch
LV.5
22
2009-11-04 21:12
好貼要頂
0
回復
2009-11-04 21:17
@tanming8
基極二級管我試過很多,有5408、HER308、6A10、電腦電源里的TO247的高速整流管等等.都一個現象:二級管巨熱!半分鐘后功率管與二級管一起爆掉!
可能是激勵過度,反饋線圈應該是初級匝數的一半左右.
0
回復
tanming8
LV.6
24
2009-11-04 21:31
@tanming8
基極二級管我試過很多,有5408、HER308、6A10、電腦電源里的TO247的高速整流管等等.都一個現象:二級管巨熱!半分鐘后功率管與二級管一起爆掉!
不過我的自控機調試今天通過了.把D547和人換了30支BU2508AF(8A/700V/125W,實測飽和壓降0.4V@IC=6A).變壓器重新繞制了,初級1.45線每線包85匝(兩線包并連);次級0.86線沒線包115匝(兩線包串連);在其中一個線包上繞1.25線45匝做反饋.電容三菱10uf/660V-AC油浸.BT33電容用0.47要不得(怎么都是嗒嗒聲),0.047正常;試機峰值950伏@400W負載!平均電壓(500型指針表)115伏;輸入電流28安;氣息墊的黑白電視機的印刷板剪下來一塊;阻尼電阻沒加!空載試機電容里面輕微“啪啪聲”連續開機20分鐘管子涼的!先空載再接負載或先帶載啟動后撤負載都一切正常!(700V的BVceo;1500V的BVcbo真不是蓋的!怎么都不會擊穿!我的每個管子的b-e極都并連了一個33歐姆電阻;用2500V搖表實測C-E耐壓達到了1600多伏!)未下水試機!
0
回復
龍王恨
LV.9
25
2009-11-05 00:00
@dyzlch
好貼要頂
愛生活,愛電源,愛頂貼,更愛灌水!!!
0
回復
jingwei
LV.7
26
2009-11-05 08:05
@tanming8
不過我的自控機調試今天通過了.把D547和人換了30支BU2508AF(8A/700V/125W,實測飽和壓降0.4V@IC=6A).變壓器重新繞制了,初級1.45線每線包85匝(兩線包并連);次級0.86線沒線包115匝(兩線包串連);在其中一個線包上繞1.25線45匝做反饋.電容三菱10uf/660V-AC油浸.BT33電容用0.47要不得(怎么都是嗒嗒聲),0.047正常;試機峰值950伏@400W負載!平均電壓(500型指針表)115伏;輸入電流28安;氣息墊的黑白電視機的印刷板剪下來一塊;阻尼電阻沒加!空載試機電容里面輕微“啪啪聲”連續開機20分鐘管子涼的!先空載再接負載或先帶載啟動后撤負載都一切正常!(700V的BVceo;1500V的BVcbo真不是蓋的!怎么都不會擊穿!我的每個管子的b-e極都并連了一個33歐姆電阻;用2500V搖表實測C-E耐壓達到了1600多伏!)未下水試機!
看來還是老電子報上面的數據正確啊!我的不改了 準備下水一試.
0
回復
jingwei
LV.7
27
2009-11-05 08:10
@jingwei
看來還是老電子報上面的數據正確啊!我的不改了準備下水一試.
對了,你用的是多大的鐵心?
0
回復
superman89
LV.8
28
2009-11-05 11:57
@龍王恨
愛生活,愛電源,愛頂貼,更愛灌水!!!
自控很經典,
數據很完全.
做成很容易,
做好很困難.
0
回復
jjluyi
LV.3
29
2009-11-12 07:34
@真心浪子
我用的市2sc2147一樣串的市4007啊
2147 串4007是不是嫌小,用5408或者6A10可能好點,我的2147原來也是串的4007 但是效果不好
0
回復
yhliang2
LV.9
30
2009-11-12 10:52
@jjluyi
2147串4007是不是嫌小,用5408或者6A10可能好點,我的2147原來也是串的4007但是效果不好
2147必須串5408,串4007易燒掉.
0
回復
2009-11-13 12:53

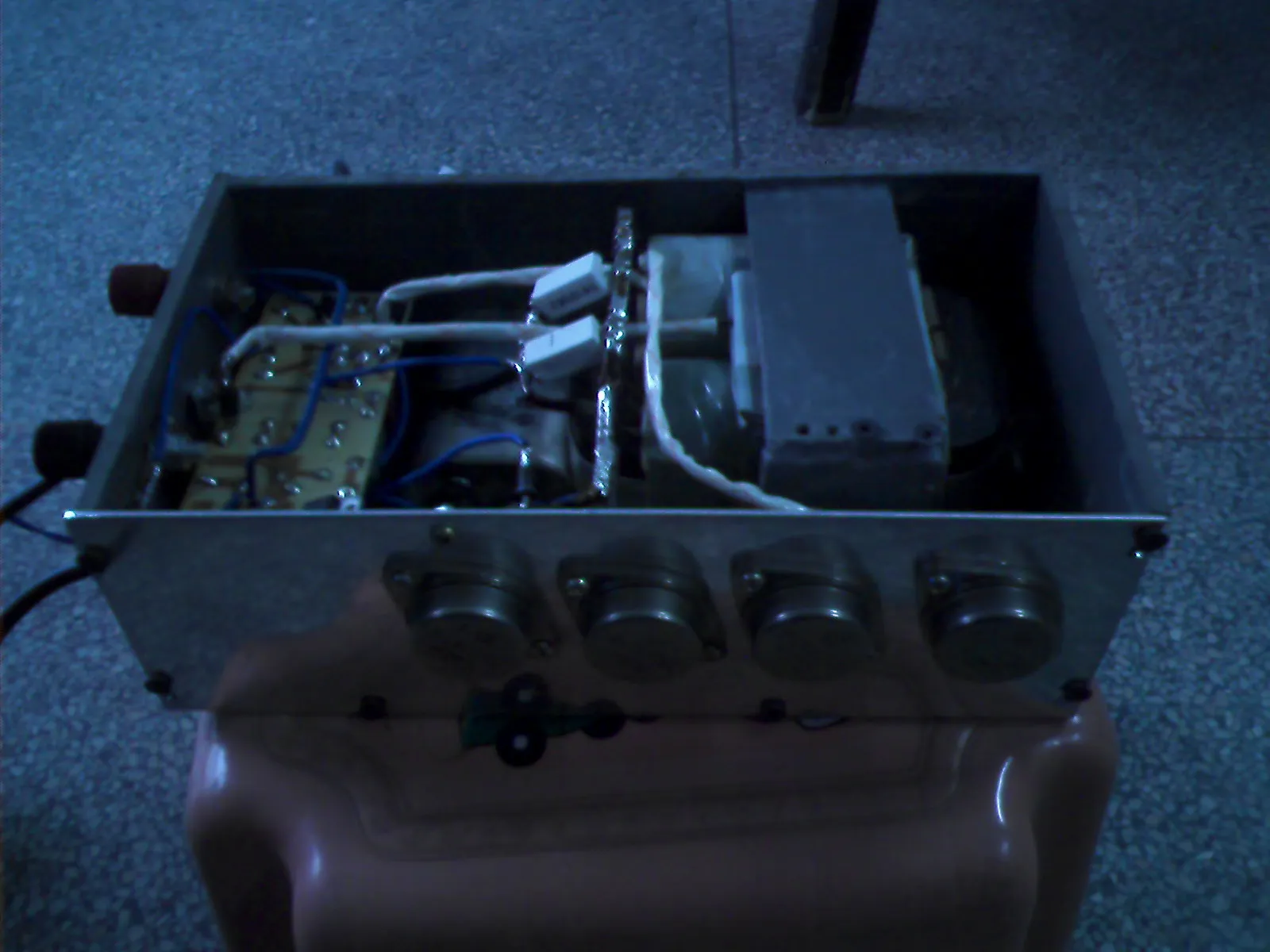

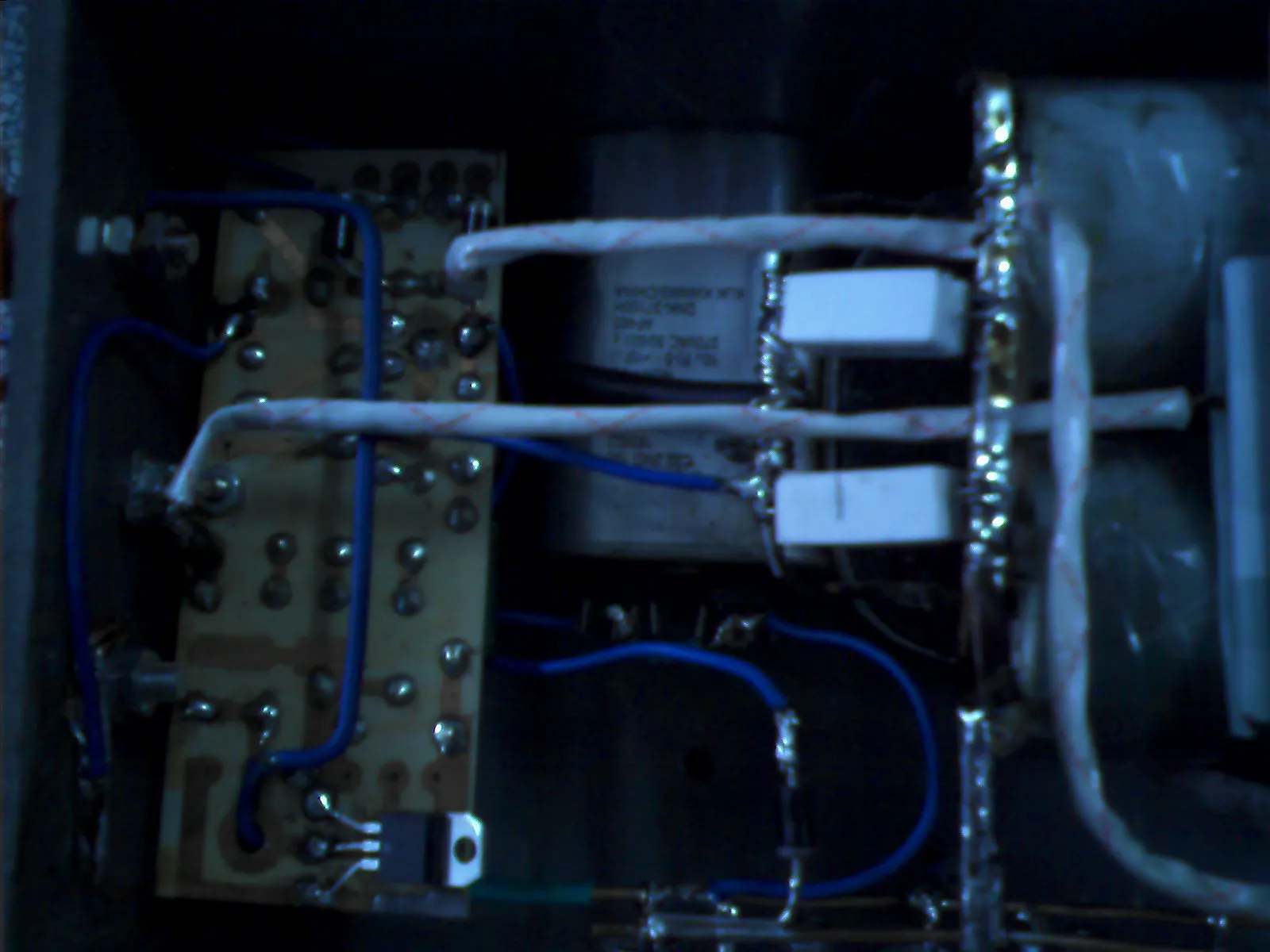

因?yàn)檫@幾天老是下雨,而且是用手機拍的,請兄弟們多包含500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1639191258087973.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1639191258087990.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1639191258088019.jpg');}" onmousewheel="return imgzoom(this);">
