我們知道單硅后級的頻率是可調的,占空比是不可調的.當然,增加電路
占空比也應該可調,問題是復雜化了.現在想請教各位大師:就單純的單
硅輸出電路的占空比是多少?是50%嗎,如果把占空比由原來的50%調到
10%,是否就意味著所消耗的電能下降5倍呢?請各位大師不惜賜教或請大家
討論討論頻率怎樣配合占空比才能打造出既省電又好用的魚機來.
單硅后級的占空比問題
全部回復(19)
正序查看
倒序查看
@hbzjcjw
LC決定的是脈寬,占空比是與脈寬與周期的比.所以頻率高時占空可能過60%,頻率低時只的1-5%
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3059221256786175.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3059221256786208.jpg');}" onmousewheel="return imgzoom(this);">

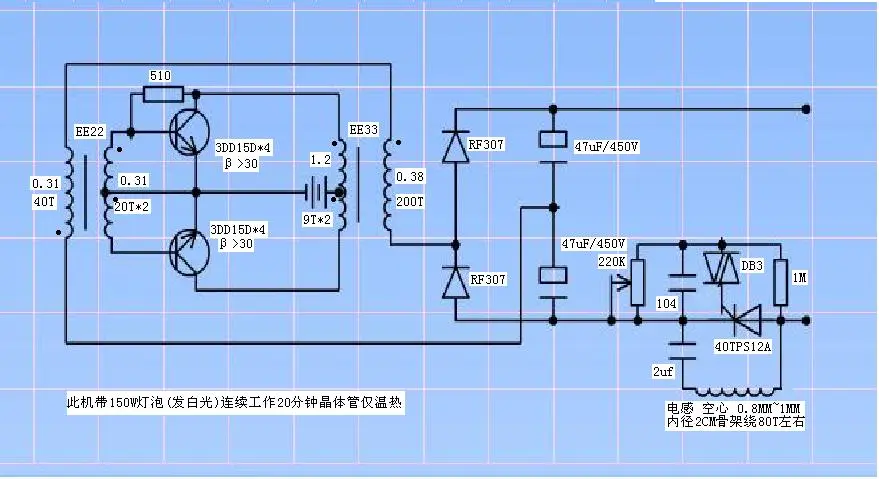

大家認為這兩圖的后級有何區別,哪個好用?
0
回復
@ynx泰然
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256786175.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256786208.jpg');}"onmousewheel="returnimgzoom(this);">大家認為這兩圖的后級有何區別,哪個好用?
圖2好一點,因?yàn)镾CR導通后就沒有新的觸發電壓.不過接在下拉電阻上調,不好,電位器會有很長一段是沒有輸出的
0
回復
@ynx泰然
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256786175.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256786208.jpg');}"onmousewheel="returnimgzoom(this);">大家認為這兩圖的后級有何區別,哪個好用?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3059221256786776.jpg');}" onmousewheel="return imgzoom(this);">

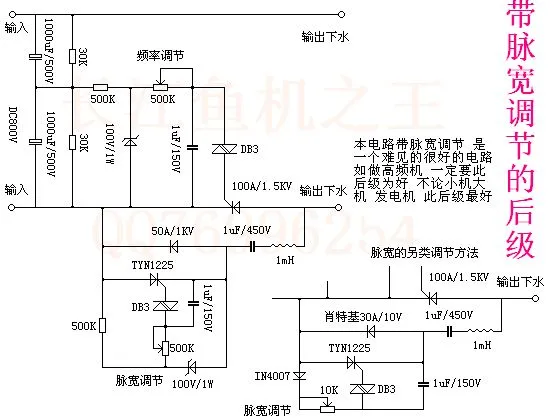

這圖參數可能要改,把1UF/450電容改為電磁爐里面的
5UF電容不知是否行得通.
0
回復
@ynx泰然
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256786776.jpg');}"onmousewheel="returnimgzoom(this);">這圖參數可能要改,把1UF/450電容改為電磁爐里面的5UF電容不知是否行得通.
hbzjcjw 稱號:高級工程師 積分: 852分 發帖: 3705帖 第7帖 [今天 11:28]二
圖2好一點,因?yàn)镾CR導通后就沒有新的觸發電壓.不過接在下拉電阻上調,不好,電位器會有很長一段是沒有輸出的
可是我認為頻率可以從零調起,是它的優點.
圖2好一點,因?yàn)镾CR導通后就沒有新的觸發電壓.不過接在下拉電阻上調,不好,電位器會有很長一段是沒有輸出的
可是我認為頻率可以從零調起,是它的優點.
0
回復
@sh22983
在我這里低于150HZ跑魚
回: sh22983 稱號:學徒 積分: 11分 發帖: 10帖 第15帖
我說個情況你參考一下,
我懶的做機,就在這里向張工(82937816)買了臺500W的機,(當時就有人指出這個機效果不好),用的情況就是和你說的一樣,頻率要調到最高才可以,低了就跑魚,電不了魚,當時調來調去就是這樣,頻率要調到最高才可以電到魚,但是看不到所謂的浮魚,我還同朋友說這個機是可以浮魚的,郁悶!
后來我仔細看了電路,把這個機來了一個大大的整改,現在就不一樣了,兩桿距離大于等于2米,頻率在40-50HZ時,浮鯽魚很好,并且鯽魚基本上都是在離網桿0.5米左右的四周浮起,基本上符合我的要求了.
我說個情況你參考一下,
我懶的做機,就在這里向張工(82937816)買了臺500W的機,(當時就有人指出這個機效果不好),用的情況就是和你說的一樣,頻率要調到最高才可以,低了就跑魚,電不了魚,當時調來調去就是這樣,頻率要調到最高才可以電到魚,但是看不到所謂的浮魚,我還同朋友說這個機是可以浮魚的,郁悶!
后來我仔細看了電路,把這個機來了一個大大的整改,現在就不一樣了,兩桿距離大于等于2米,頻率在40-50HZ時,浮鯽魚很好,并且鯽魚基本上都是在離網桿0.5米左右的四周浮起,基本上符合我的要求了.
0
回復
@阿法ch
回: sh22983稱號:學徒 積分:11分發帖:10帖第15帖我說個情況你參考一下,我懶的做機,就在這里向張工(82937816)買了臺500W的機,(當時就有人指出這個機效果不好),用的情況就是和你說的一樣,頻率要調到最高才可以,低了就跑魚,電不了魚,當時調來調去就是這樣,頻率要調到最高才可以電到魚,但是看不到所謂的浮魚,我還同朋友說這個機是可以浮魚的,郁悶!后來我仔細看了電路,把這個機來了一個大大的整改,現在就不一樣了,兩桿距離大于等于2米,頻率在40-50HZ時,浮鯽魚很好,并且鯽魚基本上都是在離網桿0.5米左右的四周浮起,基本上符合我的要求了.
怎樣改啊,分享下啦哥們...哦,師傅!
0
回復
@ynx泰然
怎樣改啊,分享下啦哥們...哦,師傅!
就按你的第8帖改吧,基本上就這樣,根據實際情況做一些調整,效果應該還過得去的.
ynx泰然 稱號:技師 積分: 194分 發帖: 119帖 第8帖 [昨天 11:28]
我的改機的帖子:
http://bbs.dianyuan.com/topic/528319#1959751
不過是不詳細的,我就說說主要的指標和思路的,實際電路沒有的,因?yàn)楦牡臇|西不一樣電路就不完全同,不能照搬,重要的是指標和思路.
ynx泰然 稱號:技師 積分: 194分 發帖: 119帖 第8帖 [昨天 11:28]
我的改機的帖子:
http://bbs.dianyuan.com/topic/528319#1959751
不過是不詳細的,我就說說主要的指標和思路的,實際電路沒有的,因?yàn)楦牡臇|西不一樣電路就不完全同,不能照搬,重要的是指標和思路.
0
回復
@阿法ch
就按你的第8帖改吧,基本上就這樣,根據實際情況做一些調整,效果應該還過得去的.ynx泰然稱號:技師 積分:194分發帖:119帖第8帖 [昨天11:28] 我的改機的帖子:http://bbs.dianyuan.com/topic/528319#1959751不過是不詳細的,我就說說主要的指標和思路的,實際電路沒有的,因?yàn)楦牡臇|西不一樣電路就不完全同,不能照搬,重要的是指標和思路.
是頻率和占空比分別可調那圖嗎?
0
回復
@ynx泰然
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256786776.jpg');}"onmousewheel="returnimgzoom(this);">這圖參數可能要改,把1UF/450電容改為電磁爐里面的5UF電容不知是否行得通.
找的就是這個
